4.4.2 隔墙的装饰构造
隔墙的设计要求：隔墙应自重轻，以减轻建筑物自重，减少竖向荷载；具有良好的强度、刚度和稳定性，确保墙体不发生变形和破坏；墙体薄、隔声性能好，防火、防水和防潮，便于拆除。
按材料的不同，隔墙可分为砌块隔墙、立筋隔墙、轻钢龙骨隔墙以及板材式隔墙，具体如下所述。
1）砌块隔墙
砌块隔墙是指采用普通黏土砖、空心砖、加气混凝土砌块、玻璃砖等块材砌筑而成的隔墙，其构造简单，应用时要注意块材之间的结合、墙体的稳定性、墙体重量及刚度对结构的影响等。图4.61 所示为玻璃砖隔墙构造图。采用玻璃砖做隔墙时，因玻璃砖两侧有凸槽，可嵌入水泥或沥青砂浆，将玻璃砖拼装在一起。
2）立筋隔墙
立筋隔墙由木骨架或金属骨架及墙面材料组成，如图4.62 所示。
（1）木龙骨
木龙骨由上槛、下槛、立筋、斜撑或横档构成。立筋靠上下槛固定。木料断面通常为50 mm×70 mm 或50 mm×100 mm，根据房间高度不同来选用。沿立筋高度方向每隔1.5 m左右设斜撑一道，与立筋撑紧、钉牢。如表面为铺钉面板，则改斜撑为水平横档。立筋与横档间距视饰面材料规格而定，通常取400 mm、450 mm、500 mm 及600 mm，一般铺钉饰面时取450 mm或600 mm。
木龙骨轻质罩面板隔墙构造如图4.63 所示。
（2）金属龙骨
金属龙骨隔墙是在金属墙筋外铺钉面板而制成的隔墙，金属墙筋一般采用薄壁型钢、铝合金或拉眼钢板制作，如图4.64 所示。
金属墙筋面板隔墙的骨架一般由沿顶龙骨、沿地龙骨、竖向龙骨、横撑龙骨和加强龙骨及各种配件组成。构造做法是用沿顶、沿地龙骨与沿墙（柱）龙骨构成隔墙边框，中间设竖龙骨，如需要还可加横撑龙骨和加强龙骨，龙骨间距一般为400～600 mm，具体间距根据面板尺寸而定。

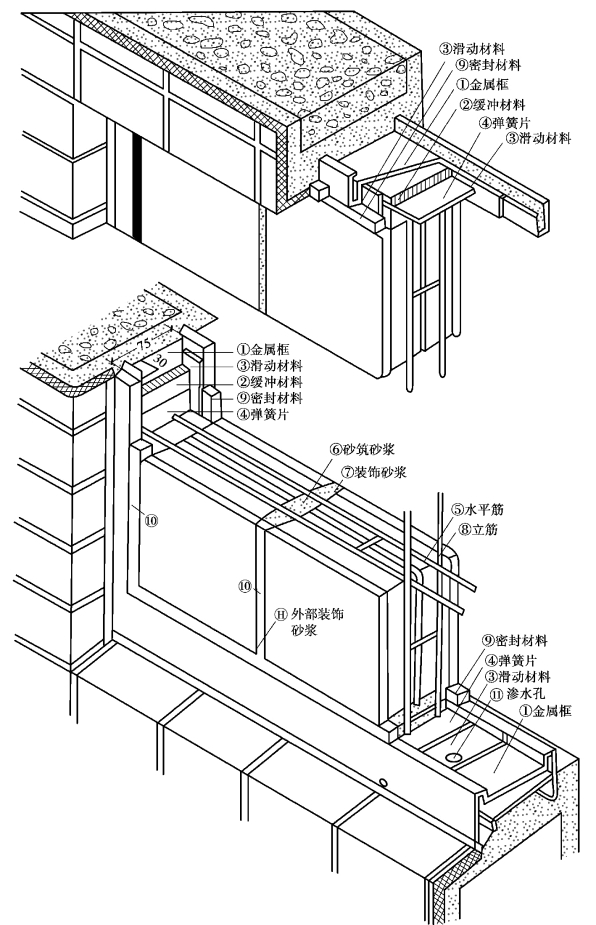

图4.61 玻璃砖隔墙

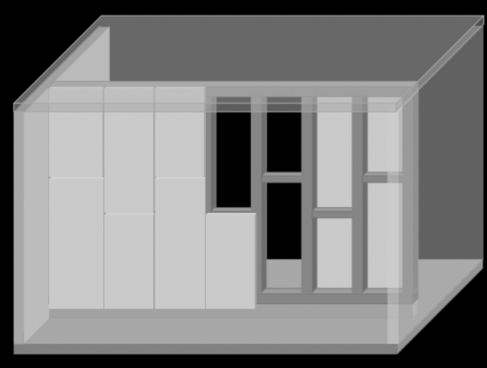

图4.62 立筋隔墙安装示意图

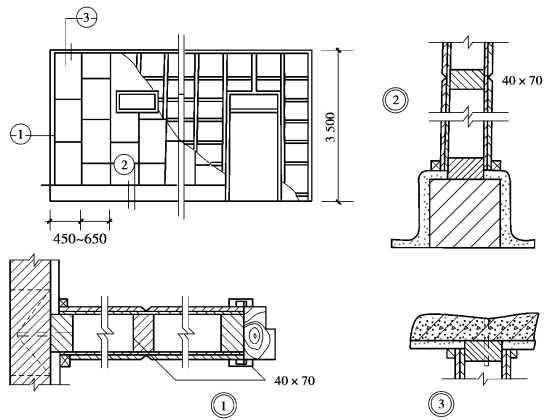

图4.63 木龙骨轻质罩面板隔墙构造

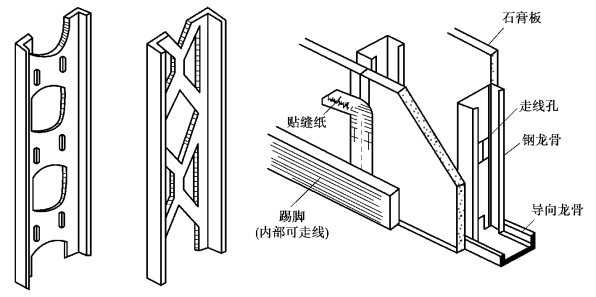

图4.64 金属墙筋
安装固定沿地、沿顶龙骨有两种构造方式（图4.65）：一种是在楼地面施工时上下设置预埋件；另一种是采用膨胀螺栓或射钉来固定，墙筋、横档之间则靠各种配件或抽心拉铆钉相互连接。面板与骨架的固定方式有钉、粘、卡3 种。

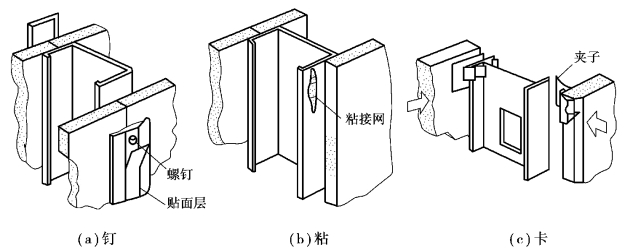

图4.65 面板与骨架的固定方式
金属墙筋面板隔墙的主要优点是强度高、刚度大、变形小、防火性能好、自重轻、整体性好，易于加工和大批量生产，还可以根据需要拆卸和组装，近几年来得到了广泛应用，如轻龙骨石膏板隔墙构造。
3）轻钢龙骨隔墙
①龙骨设置：按面板的规格和步骤固定竖向龙骨，间距为400～600 mm。
②石膏板铺贴：直接钉在金属龙骨上，采用双层石膏板时，两层板接缝一定要错开，竖向龙骨中间通常还需设置横向龙骨，距地1.2 m 左右，阴阳角处可用铁角固定，插座开孔的周围应贴玻璃纤维布。
③板面接缝：明缝和暗缝。
④防潮处理：其一，涂料法防潮，石膏墙面刮腻子，涂乳化桐油；其二，先刮腻子，再裱糊塑料壁纸。
轻钢龙骨安装及实例如图4.66、图4.67、图4.68 所示。

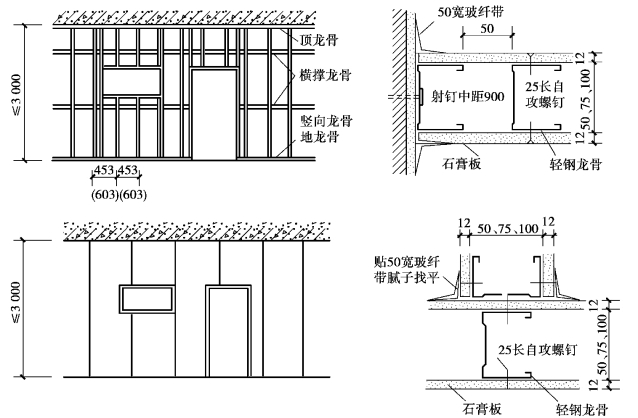

图4.66 隔墙龙骨安装示意图

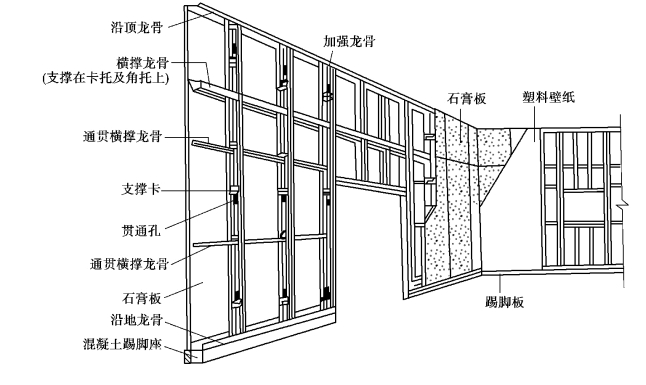

图4.67 轻钢龙骨石膏板隔墙

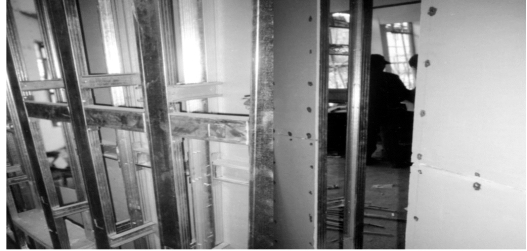

图4.68 轻钢龙骨立筋隔墙安装实例
4）板材式隔墙
板材式隔墙是不用骨架，而用厚度比较厚、高度相当于房间净高的板材拼装而成的隔墙（必要时可按一定间距设置一些竖向龙骨，以增加其稳定性）。目前条板隔墙采用的是各种材料的条板（如加气混凝土条板、石膏条板、碳化石灰板和泰柏板等），以及各种复合板（如纸面蜂窝板、纸面草板等）。板材式隔墙固定方式有：将隔墙与地面直接固定、通过木肋与地面固定和通过混凝土肋与地面固定。下面重点介绍加气混凝土条板隔墙（图4.69）。
加气混凝土条板由水泥、石灰、砂、矿渣、粉煤灰等加发气剂铝粉，经原料处理、配料、浇筑、切割及蒸压养护等工序制成。其导热系数低，保温性能、抗震性能和防火性能好，可锯、可刨、可钉，可加工性佳。但加气混凝土吸水性大、耐腐蚀性差、强度较低，在运输、施工过程中易损坏，不宜用于有高温、高湿或有化学及有害空气介质的建筑中。
当使用加气混凝土隔墙设门窗洞口时，门窗框与隔墙连接多采用胶粘圆木的做法。在条板与门窗框相连接的一侧钻孔，孔径25～30 mm，孔深80～100 mm，孔内用水湿润后，将涂满107 胶的水泥砂浆的圆木塞入孔内，然后用圆钉或木螺钉将门窗框紧固在圆木上。

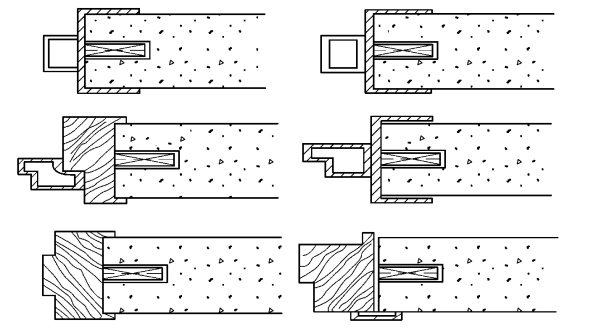

图4.69 条板与门框连接构造
