7.2.3 柔性防水平屋顶构造
柔性防水平屋顶构造是用柔性防水卷材以胶结材料粘贴在屋面上，形成一个大面积封闭的防水覆盖层。它具有一定的延伸性，能较好地适应结构温度变形，因此称为柔性防水屋面，也称为卷材防水屋面。
1）柔性防水屋面的材料
多年来，我国一直用石油沥青油毡作为屋面的主要防水材料，这种防水屋面造价低，但需进行热施工，低温脆裂、高温流淌，常需重复维修，在寒冷地区已很少使用。近年来广泛使用的一种合成高分子防水卷材，是以合成橡胶、合成树脂或两者共混体为基料，加入适量化学助剂和填充材料经塑炼混炼、压延或挤出成型，具有拉伸强度高、断裂伸长率大、耐老化及冷施工等优越性能，如三元乙丙橡胶、氯化聚乙烯、聚氯乙烯、铝箔塑胶、橡塑共混等高分子防水卷材。这些材料能冷施工，弹性好，寿命长。另外还有一种新型的高聚物改性沥青防水卷材，即用改性的沥青做基料，用高密度聚氯乙烯膜、无纺聚酯毡或玻纤毡做胎体，聚乙烯薄膜覆盖面，经滚压水冷成型的卷材，如以橡胶、塑料、改性石油沥青为浸渍材料的S 型和XS 型热融油毡防水卷材。这些新型防水材料与沥青卷材相比，具有高温不流淌、低温不脆裂、拉伸强度高、延伸率大、抗老化、黏结力强、施工方便的优点，特别适合寒冷地区的防水屋面。
目前三元乙丙橡胶防水卷材得到了广泛的推广应用，这里主要论述其屋面的防水构造方法。
2）柔性防水屋面的防水构造
（1）柔性防水屋面防水基本构造
柔性防水屋面防水基本构造如图7.8 所示。

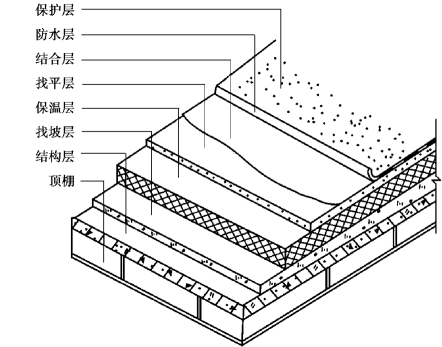

图7.8 柔性防水屋面
①找平层、结合层。找平层的作用是保证防水层的基层表面平整。一般用1∶3或1∶2.5水泥砂浆做找平层，厚20 mm，抹平收水后应二次压光。在找平层上面均匀地涂刷一层与三元乙丙橡胶卷材配套的胶粘剂作为结合层。
②防水层。采用氯化聚乙烯、三元乙丙橡胶防水卷材作为防水层，一般选用一层设防，在屋面易漏水的部位如天沟、泛水、雨水口与屋面阴阳角等处的凸凹部位均需附加一层同类卷材。采用油毡卷材作为防水层，一般选用二毡三油，寒冷地区和屋面易漏水的部位选用三毡四油。做防水层时应注意，防水卷材应干燥，铺防水卷材之前必须保证找平层干透，如果找平层含有一定水分，做上防水层后，在太阳的照射下，水就会变成水蒸气，其上又受到防水层的阻挡，水蒸气无法排出，就聚集形成一定的体积，使屋面防水层鼓泡，易造成防水层破裂，使屋面漏水。因此，在防水层和找平层之间应有一个能让水蒸气扩散流动的场所和渠道，常将防水层采取点铺、条铺（俗称花铺法）。当屋面坡度小于3%时，卷材宜平行于屋脊铺贴；当屋面坡度大于3%时，卷材可平行或垂直于屋脊铺贴，上下搭接宽度不少于70 mm，左右搭接宽度不少于100 mm。空铺、点铺、条铺时，搭接宽度为100 mm，防水层鼓泡形成如图7.9 所示。
③保护层。对于非上人屋面，为防水层采用氯化聚乙烯、三元乙丙共混防水卷材时，由于均是非硫化型材料，强度较好，屋面可以不铺设保护层。采用油毡做防水层时，上面的沥青在阳光和大气的长期作用下会因失去弹性而变脆开裂，其表面呈黑色，夏季表面温度可达60～70 ℃，沥青可能流淌，使油毡滑移脱落。为防止沥青老化和流淌，必须做保护层，一般采用趁防水沥青热时撒绿豆砂的方法。
上人屋面（图7.10）可在防水层上浇筑30～40 mm 厚细石混凝土面层，为防止屋面变形、保护层开裂，每2 m 左右留分格缝，并用配套油膏嵌缝。也可预制30 mm 厚490 mm×490 mm混凝土板或缸砖做面层，铺在20 mm 厚的水泥砂浆或砂浆结合层上，并用水泥砂浆嵌缝。

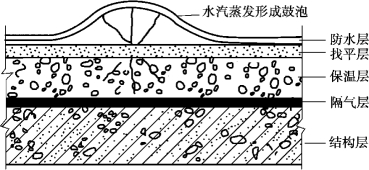

图7.9 防水层鼓泡形成
图7.10 柔性卷材上人屋面
（2）柔性防水平屋面的细部构造
①泛水构造。泛水指屋面防水层与垂直墙交接处的构造，如伸出屋面的女儿墙、烟囱、变形缝等凸出物，当它们穿过防水层时与屋面交界处容易漏水，必须将屋面防水层延伸到这些凸出物的立墙上，并加铺一层防水卷材，形成立铺的防水层。泛水高度不应小于250 mm，转角处应将找平层做成半径不小于20 mm 的圆弧或45°斜面，使防水卷材紧贴其上。贴在墙上的卷材上口易脱离墙面或张口，导致漏水，因此上口处要做收口和挡水处理。收口一般采用钉木条、压铁皮、嵌砂浆，以及配套油膏和盖镀锌铁皮等处理方法。还有在泛水上口挑出1/4 砖用于挡水，需抹水泥砂浆斜口和滴水。柔性卷材屋面的泛水构造如图7.11 所示。
②檐口。落水檐口的卷材收头极易开裂渗水，采用配套油膏嵌缝。挑檐沟的檐口在檐沟处要多加一层卷材，可以采用空铺的方法，沟口处的卷材收头一般采用嵌配套油膏或插铁卡住等方法，其中嵌配套油膏较为合理，且施工方便。天沟、檐沟内用轻质材料做出不小于1%的纵向坡度。女儿墙外排水一般直接利用屋顶倾斜坡面在靠近女儿墙屋面低处做成排水沟，也可采用专用的槽板做成矩形天沟。天沟内防水层应铺设到女儿墙上形成泛水，天沟内做纵向排水坡度。新型檐口的油毡收头要嵌油膏，坡面要用1∶3水泥砂浆抹20 mm 厚，檐口有关做法如图7.12 所示。
③雨水口。雨水口是屋面雨水排至落水管的连接构件，通常为定型产品，多用铸铁、钢板制作。雨水口分直管式和弯管式两大类。直管式适用内排水中间天沟、外排水挑檐等，弯管式只适用女儿墙外排水天沟。

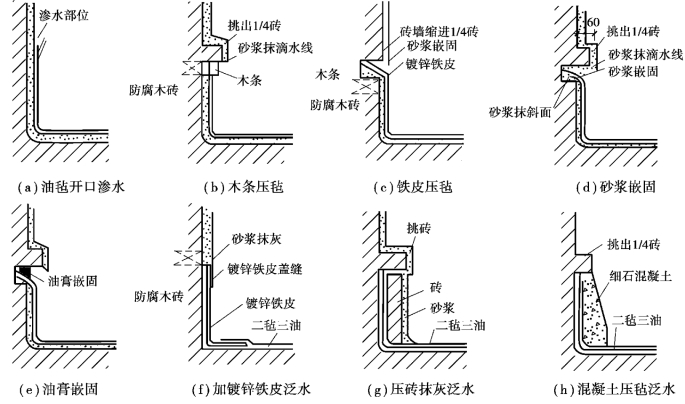

图7.11 柔性卷材屋面泛水构造

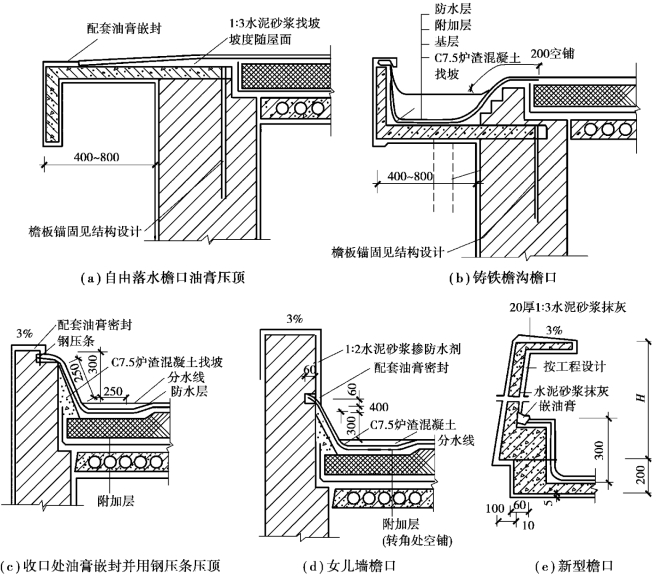

图7.12 柔性卷材防水屋面檐口构造
直管式雨水口根据降雨量和汇水面积选择型号，套管呈漏斗形，安装在挑檐板，防水卷材和附加卷材均粘在套管内壁，再用环形筒嵌入套管内。将卷材压紧，嵌入深度不小于100 mm，环形筒与底座的接缝须用油膏嵌缝。雨水口周围直径500 mm 范围内坡度不小于5%，并用密封材料涂封，其厚度不小于2 mm。雨水口套管与基层接触处应留宽20 mm、深20 mm的凹槽，并嵌填密封材料。
弯管式雨水口呈90°弯状，由弯曲套管和铸铁箅两部分组成。弯曲套管置于女儿墙预留的孔洞中，屋面防水卷材和泛水卷材应铺到套管的内壁四周，铺入深度至少100 mm，套管口用铸铁箅遮挡，防止杂物堵塞雨水口。
柔性卷材屋面雨水口构造如图7.13 所示。

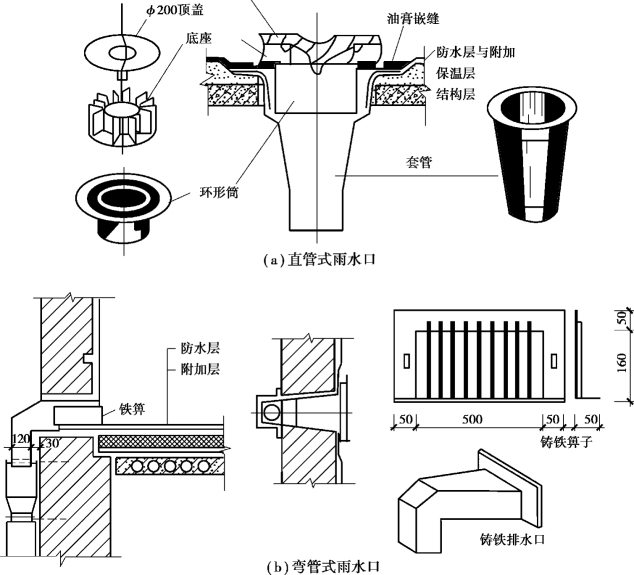

图7.13 柔性卷材屋面雨水口构造
