9.2.4　基础变形缝

9.2.4　基础变形缝

沉降缝要求将基础断开，缝两侧一般可为双墙或单墙处理，变形缝处墙体结构如图9.10所示。

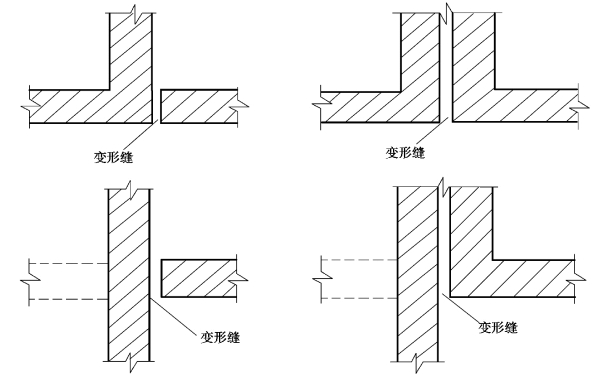

图9.10　基础变形缝处墙体结构

1）双墙基础方案

双墙双条形基础（图9.11）、且地面以上独立的结构单元都有封闭连续的纵横墙，结构空间刚度大，但基础偏心受力，并在沉降时相互影响。另一种做法是设双墙挑梁基础（图9.12），特点是保证一侧墙下条形基础正常均匀受压，另一侧采用纵向墙悬挑梁，梁上架设横向托墙梁，再做横墙。这种方案适合基础埋深相差较大或新旧建筑物相毗邻的情况。

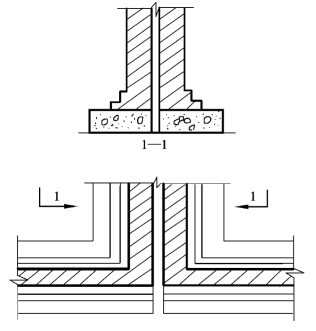

图9.11　双墙双条形基础

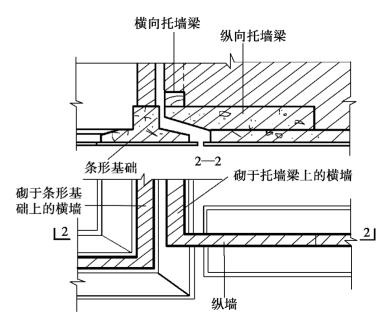

图9.12　双墙挑梁基础

2）单墙基础方案

单墙基础方案也称挑梁式方案，即一侧墙体正常做条形受压基础，而另一侧也做正常条形受压基础，两基础之间互不影响，用上部结构出挑实现变形缝的要求宽度，如图9.13 所示。这种做法尤其适用于新旧建筑毗连时，处理时应注意旧建筑与新建筑的沉降不同对楼地面标高的影响，一般要计算新建建筑物的预计沉降量。

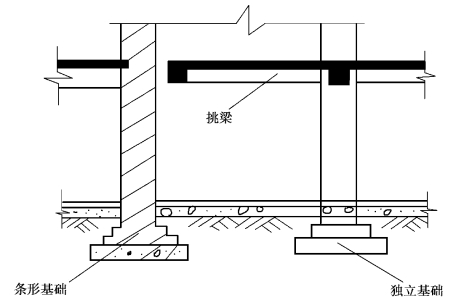

图9.13　单墙基础
