7.3.2　坡屋顶的支承结构

7.3.2　坡屋顶的支承结构

坡屋顶的支承结构常用的有横墙承重（图7.26）和屋架承重两类。对于房屋开间较小的建筑，如住宅、宿舍常采用横墙承重；对于要求有较大空间的建筑，如食堂、礼堂、俱乐部等则采用屋架承重。

图7.26　横墙承重

1）横墙承重

横墙的间距，即檩条的跨度尽可能保持一致。檩条常用木材和钢筋混凝土制作。木檩条跨度在4 m 以内，截面为矩形或圆形；钢筋混凝土檩条跨度最大可达6 m，截面为矩形、L 形、T形。檩条截面尺寸需经结构计算确定。檩条的间距屋面板的厚度或椽子的截面尺寸有关。设置檩条应预先在横墙上搁置木块或混凝土垫块，使荷载分布均匀，木檩条端头需涂沥青以防腐。

2）屋架承重

屋架搁置在建筑物外纵墙或柱上，屋架上设置檩条，传递屋面荷载，使建筑物内有较大的使用空间。屋架间距通常为3～4 m，一般不超过6 m。屋架是用木、钢木、钢筋混凝土和钢等材料制作，其高度和跨度的比值应与屋面的坡度一致。常采用三角形屋架，构造简单、施工方便，适用于各种瓦屋面。

当坡屋顶垂直相交时，屋架结构布置有两种方法：在插入屋顶的跨度不大时，把插入屋顶的檩条搁在原来房屋的檩条上；另一种做法是将斜梁或半屋架的一端搁在转角墙上，另一端搁在屋架上。其他转角和四坡屋顶的端部屋架布置基本上按此原则。

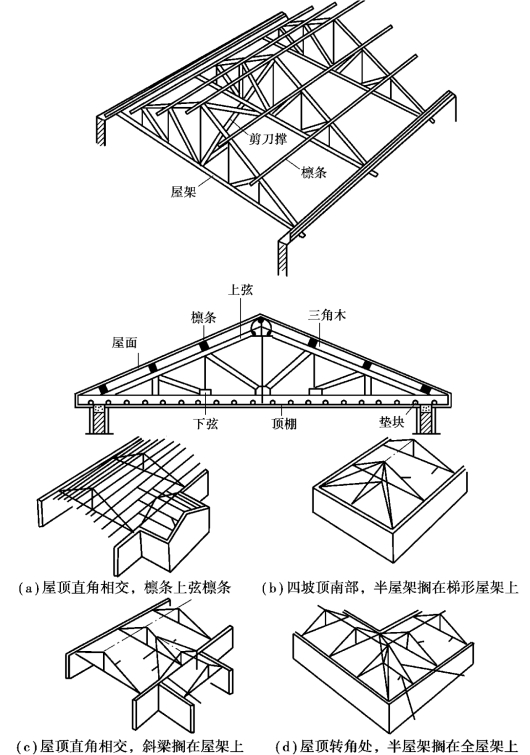

屋架承重如图7.27 所示。

图7.27　屋架承重
