7.3.1　坡屋顶的形式、排水、屋面材料及其坡度

7.3.1　坡屋顶的形式、排水、屋面材料及其坡度

1）坡屋顶的形式

坡屋顶的形式如图7.23 所示。

①单坡屋顶：房屋宽度很小或临街时采用。

②双坡屋顶：房屋宽度较大时采用，可分为悬山屋顶、硬山屋顶。硬山是指两端山墙高出屋面的屋顶形式；悬山是指屋顶两端挑出山墙外的屋顶形式。

③四坡屋顶，也称四坡落水屋顶。古代宫殿庙宇常用的庑殿顶和歇山顶都属于四坡屋顶。四坡屋顶的组成名称如图7.24 所示。

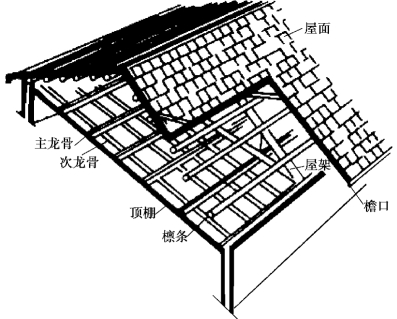

图7.22　坡屋顶的组成

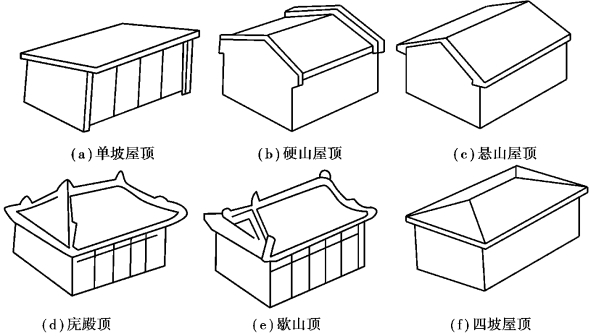

图7.23　坡屋顶的形式

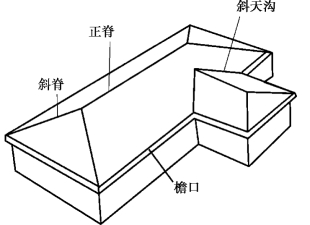

图7.24　四坡屋顶的组成名称

2）坡屋顶的排水方式

坡屋顶的排水方式也分为无组织排水和有组织排水两种，如图7.25 所示。

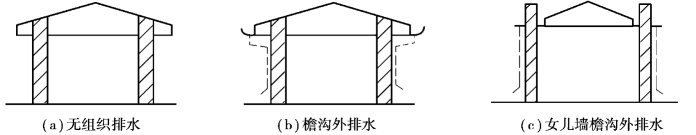

图7.25　坡屋顶排水示意

（1）无组织排水

雨水少的地区或房屋较低时宜采用无组织排水，这种排水方式构造简单、造价低、施工方便。

（2）有组织排水

有组织排水分为檐沟外排水和女儿墙檐沟外排水两种。

①檐沟外排水。在坡屋顶挑檐处挂檐沟，雨水经檐沟雨水管排至地面，雨水管和檐沟通常采用镀锌铁皮或石棉水泥轻质耐锈材料制作而成。

②女儿墙檐沟外排水。屋顶四周设檐沟，檐沟外设女儿墙，雨水经过檐沟、雨水口、雨水管排至地面。檐沟一般由镀锌铁皮或钢筋混凝土制成；雨水口、雨水管采用镀锌铁皮、铸铁管、石棉水泥、缸瓦管和玻璃钢管制成。镀锌铁皮雨水管、檐沟规格见表7.2。

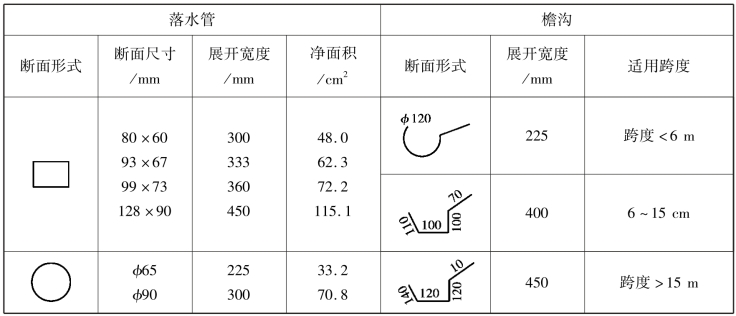

表7.2　镀锌铁皮落水管、檐沟规格

注：①表列规格是按900 ×1 800，1 000 ×2 000 的24号镀锌铁皮裁剪。
②白铁皮容易锈蚀，需经常油漆，一般10～15 年就要更换。
③本表摘自《建筑设计资料集》第八册。

3）屋面材料及其坡度

坡屋顶的屋面材料有弧瓦（俗称小青瓦）、千瓦、波形瓦、金属瓦、琉璃瓦、屋面材料、构件自防水及草顶、黄土顶等。坡屋顶的屋面坡度一般大于10%。
