多讯道扩展及信号传输

讯道数量是衡量户外转播系统规模和制作能力的主要指标，摄像机讯道在整个系统投资中也占很大的比例，因此户外转播系统集成完成后，讯道数就基本固定下来，无法随意增加。然而四川传媒学院的各种大型户外活动的转播工作中，常常需要增加摄像机。原因有两点：一是转播活动需要的摄像机太多；二是场地太大。这就涉及转播系统扩展的问题。系统扩展的目标是为制作人员提供尽可能多的功能，使导播感觉不到扩展设备与既有设备的差异，给予节目制作人员充分的舒适感和便利性。现场转播的系统扩展包括视频、音频、通话和切换指示的接入等技术。下面就以四川传媒学院2017年春季运动会开幕式作为案例进行解析。

四川传媒学院2017年春季运动会共使用9个机位进行拍摄。如第二节图7.5所示，其中1、2、3号机位主要拍摄主席台上主持人与领导致辞，4、5号机位主要拍摄各院系代表方阵队，6号机位拍摄院领导进入主席台，7号航拍，8号为斯坦尼康游动机位，9号机位拍摄远景。

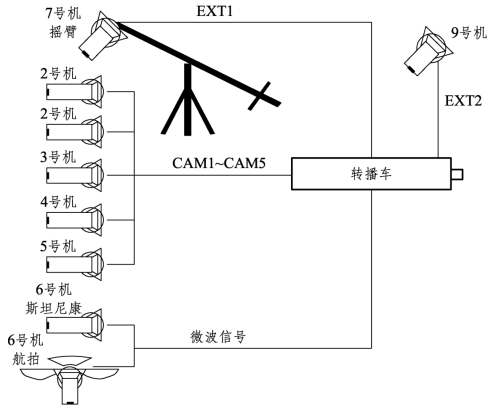

为了能够全方位地对运动会开幕式进行报道，运动会开幕式转播团队指定了详细的技术方案，如图7.11所示。四川传媒学院转播车现场有五路信号，只使用一个切换台，讯道摄像机进入CAM1—CAM5，外接的单机通过EXT1、EXT2进入转播车，斯坦尼康摄像机通过微波发射器，经过转播车内接收机、解码器进入转播车。摄像机拍摄画面进入摄像机控制器CCU，经过控制面板RCP进行颜色、参数的设置，进入切换台进行现场切换，叠加字幕之后，加嵌输出。

图7.11

如果需要扩展讯道，需要单独加装摄像机控制器CCU和控制面板RCP。视频录制通过一根HD-SDI信号进行传输进入录像机，回传会演播室的信号通过光纤进行传输，视频直播信号通过一根HD-SDI线或者一根HDMI线接入视频直播编码器进行直播。
