1.3.1　单柱独立基础钢筋计算实例

1.3.1　单柱独立基础钢筋计算实例

1）矩形独立基础底板底部钢筋

（1）平法施工图

DJJ1平法施工图如图1.21所示。这是一个普通阶形独立基础，两阶高度为500／300mm，其剖面示意图如图1.22所示。

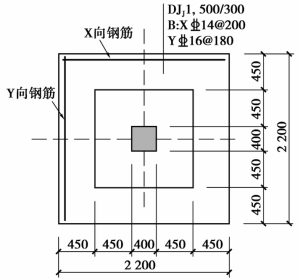

图1.21　DJJ1平法施工图

图1.22　剖面示意图

（2）钢筋计算

①X向钢筋

长度：X向钢筋长度计算见表1.9。

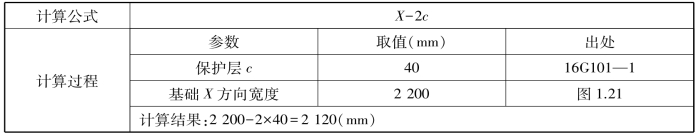

表1.9　DJJ1X向钢筋长度计算

根数：X向钢筋根数计算见表1.10。

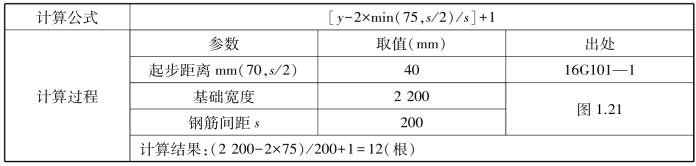

表1.10　DJJ1X向钢筋根数计算过程

②Y向钢筋

长度：Y向钢筋长度计算见表1.11。

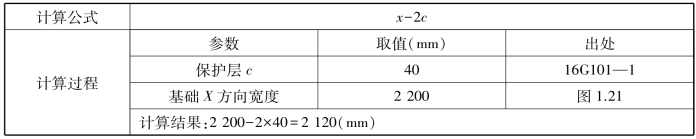

表1.11　DJJ1Y向钢筋长度计算

根数：Y向钢筋根数计算见表1.12。

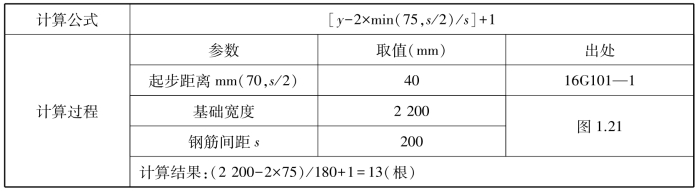

表1.12　DJJ1Y向钢筋根数计算过程

2）长度缩减10%时构造要求

（1）对称配筋

①平法施工图

DJ2平法施工图见图1.23。

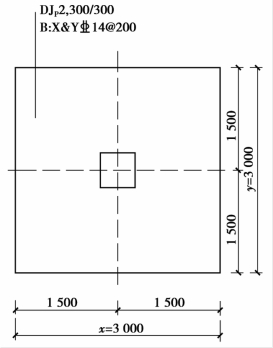

图1.23　DJP2平法施工图

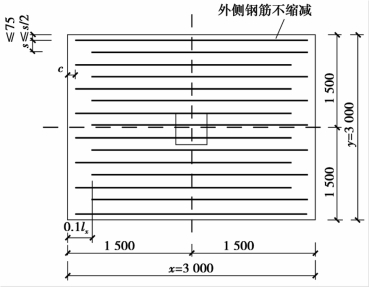

图1.24　DJP2钢筋示意图

②钢筋计算

DJP2为正方形，X向钢筋与Y向钢筋完全相同，本例中以X向钢筋为例进行计算，计算过程见表1.13，钢筋示意图见图1.24。

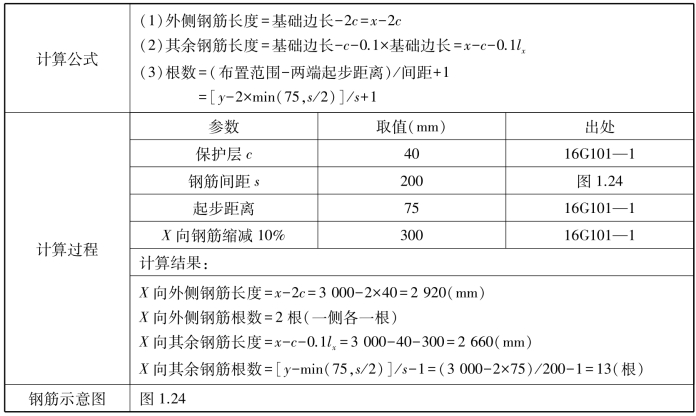

表1.13　DJP2钢筋计算过程

（2）非对称配筋

①平法施工图

DJP3平法施工图见图1.25。

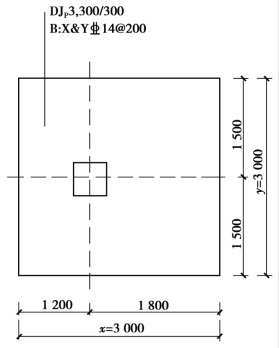

图1.25　DJP3平法施工图

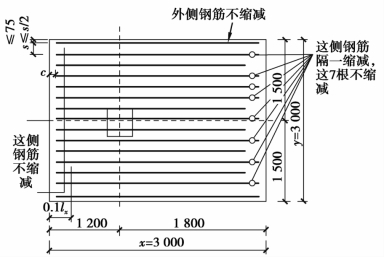

图1.26　DJP3钢筋示意图

②钢筋计算

本例Y向钢筋与上例DJP2完全相同。本例讲解X向钢筋的计算见表1.14，钢筋示意图见图1.26。

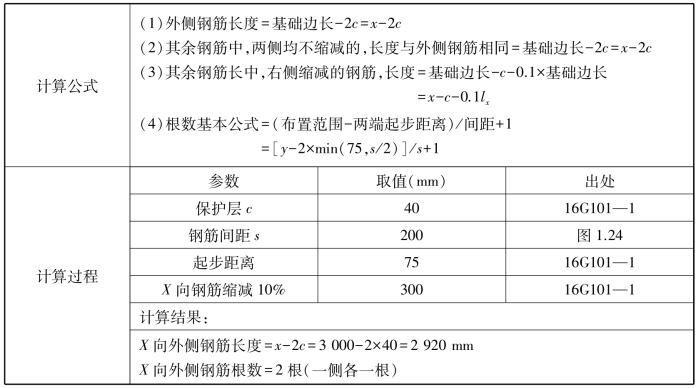

表1.14　DJP3钢筋计算过程

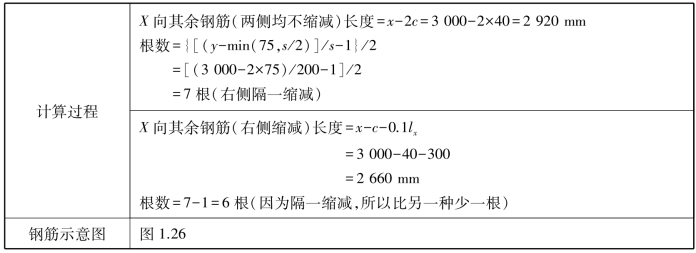

续表
