6.3.1　基础梁钢筋计算实例

6.3.1　基础梁钢筋计算实例

1）普通基础梁JL01

（1）JL01平法施工图（图6.24）

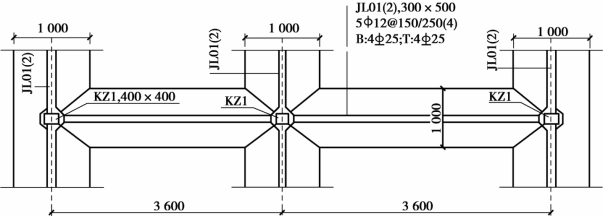

图6.24　JL01平法施工图

（2）钢筋计算（本例中不计算加腋筋）

①钢筋计算参数，见表6.46。

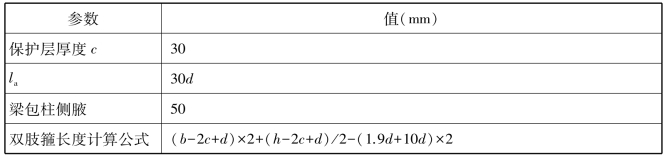

表6.46　JL01钢筋计算参数

②钢筋计算过程，见表6.47。

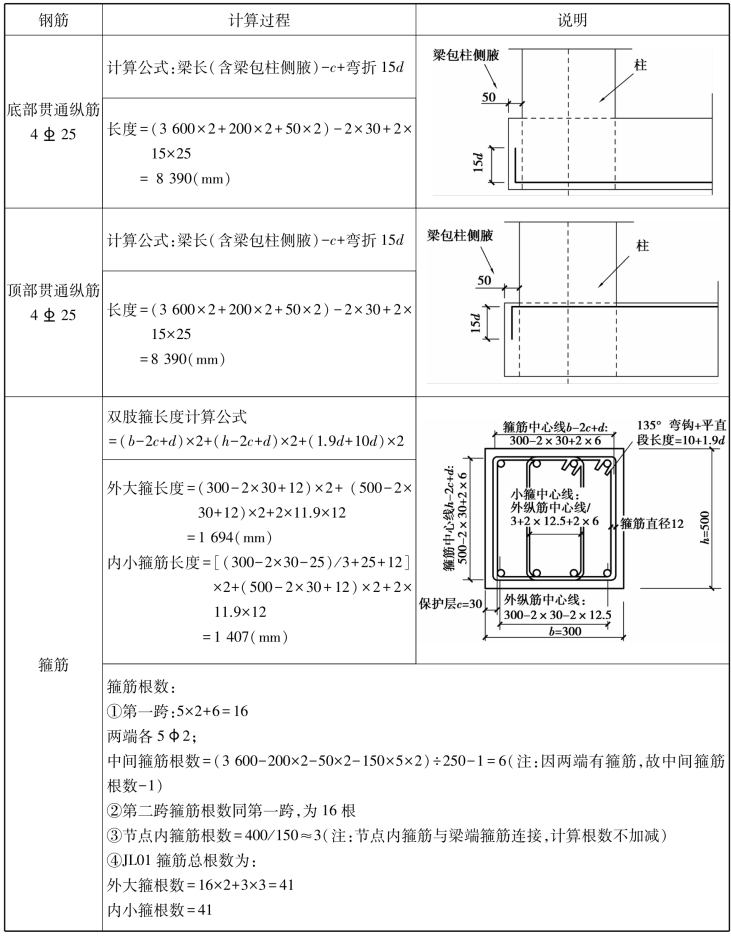

表6.47　JL01钢筋计算过程

续表

2）基础梁JL02（底部非贯通筋、架立筋、侧部构造筋）

（1）JL02平法施工图（图6.25）

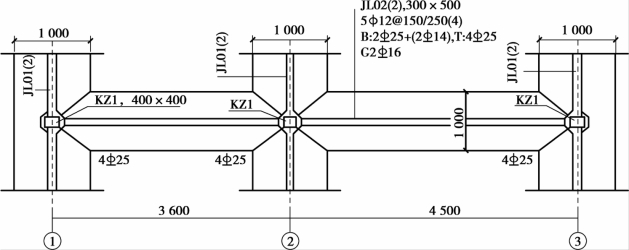

图6.25　JL02平法施工图

（2）钢筋计算（本例中不计算加腋筋）

①钢筋计算参数，见表6.48。

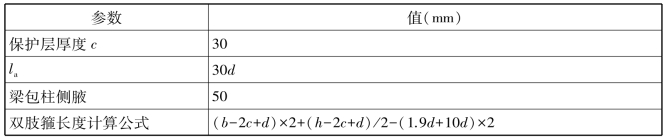

表6.48　JL02钢筋计算参数

②钢筋计算过程，见表6.49。

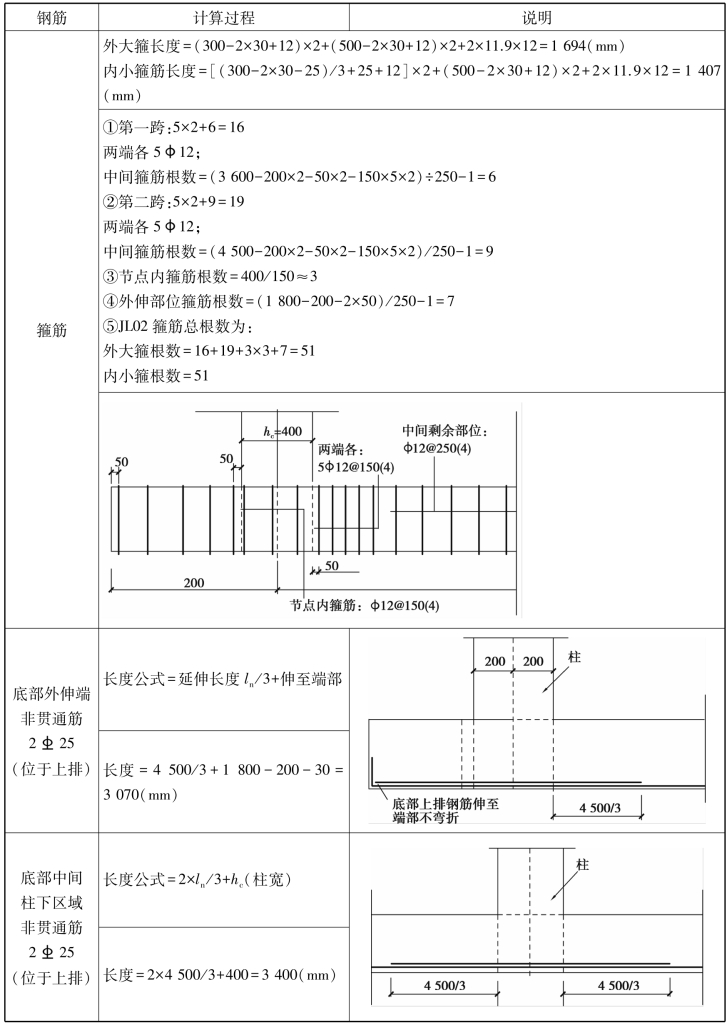

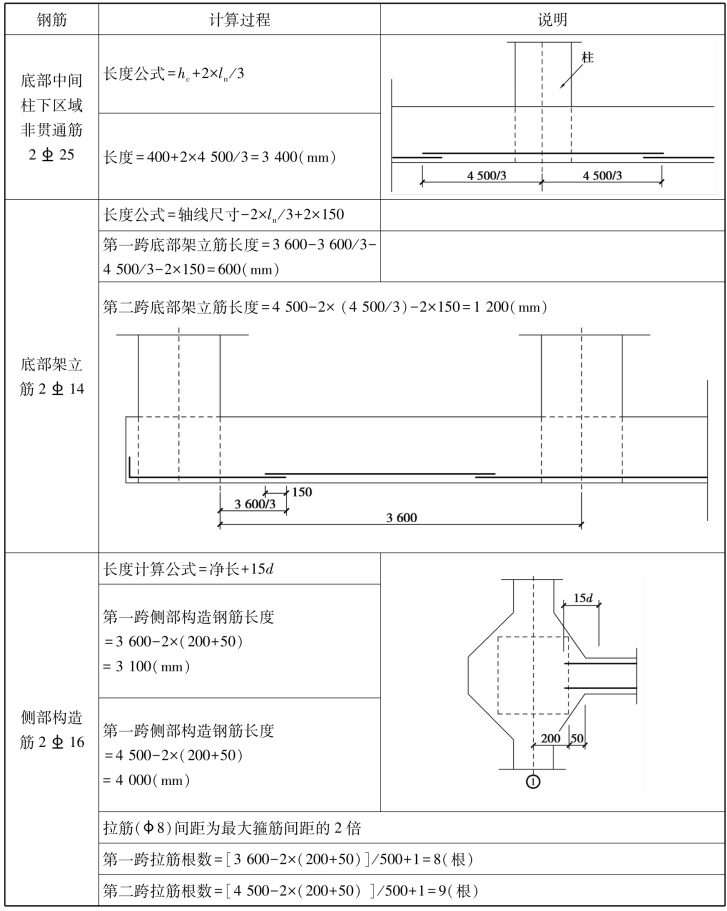

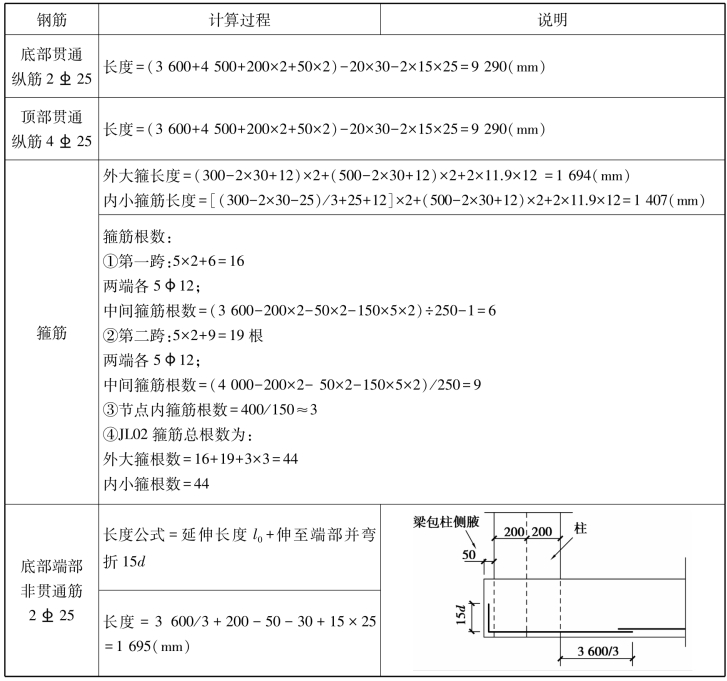

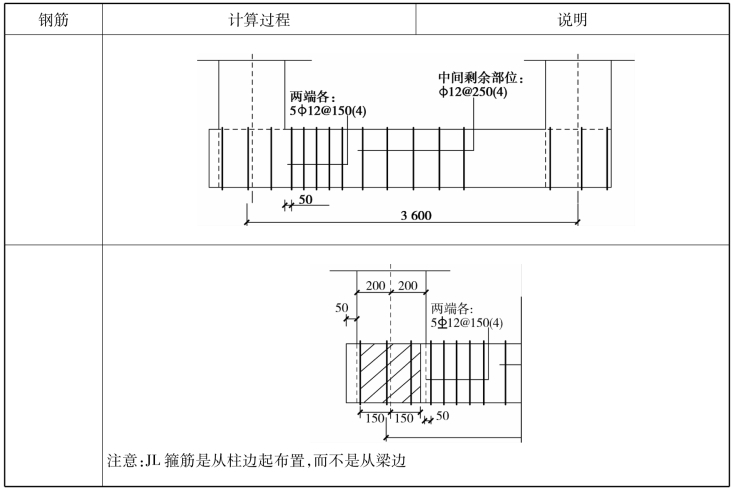

表6.49　JL02钢筋计算过程

续表

3）基础梁JL03（双排钢筋、有外伸）

（1）JL03平法施工图（图6.26）。

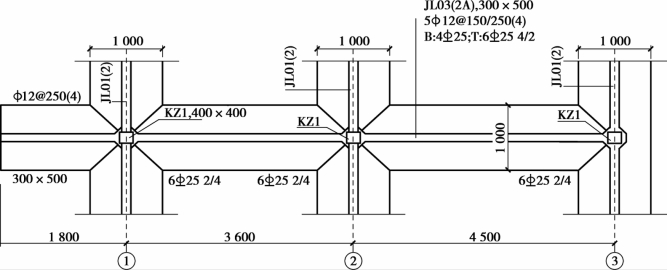

图6.26　JL03平法施工图

（2）钢筋计算（本例中不计算加腋筋）

①钢筋计算参数，见表6.50。

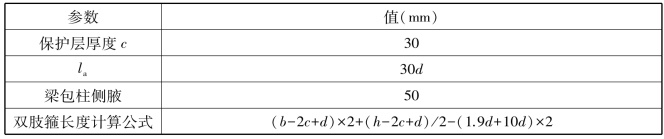

表6.50　JL03钢筋计算参数

②钢筋计算过程，见表6.51。

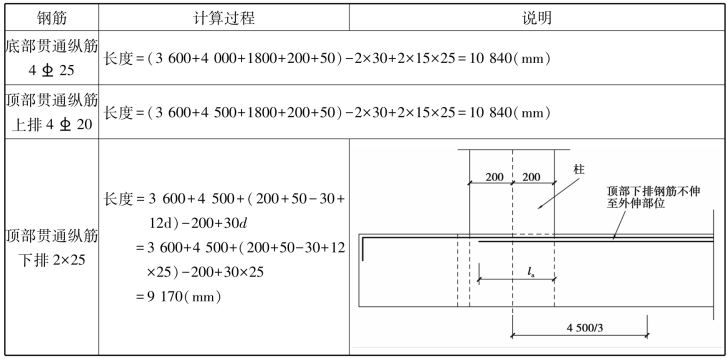

表6.51　JL03钢筋计算过程

续表

续表

4）基础梁JL04（有高差）

（1）JL04平法施工图（图6.27）

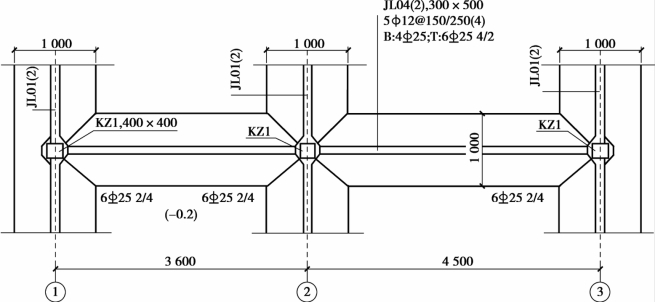

图6.27　JL04平法施工图

（2）钢筋计算（本例中不计算加腋筋）

①钢筋计算参数，见表6.52。

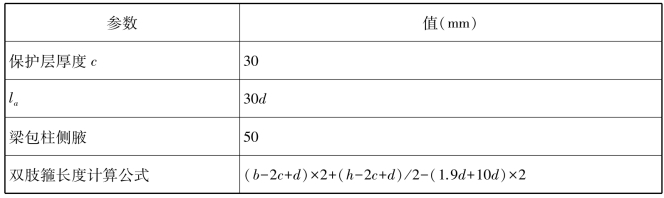

表6.52　JL04钢筋计算参数

②钢筋计算过程，见表6.53。

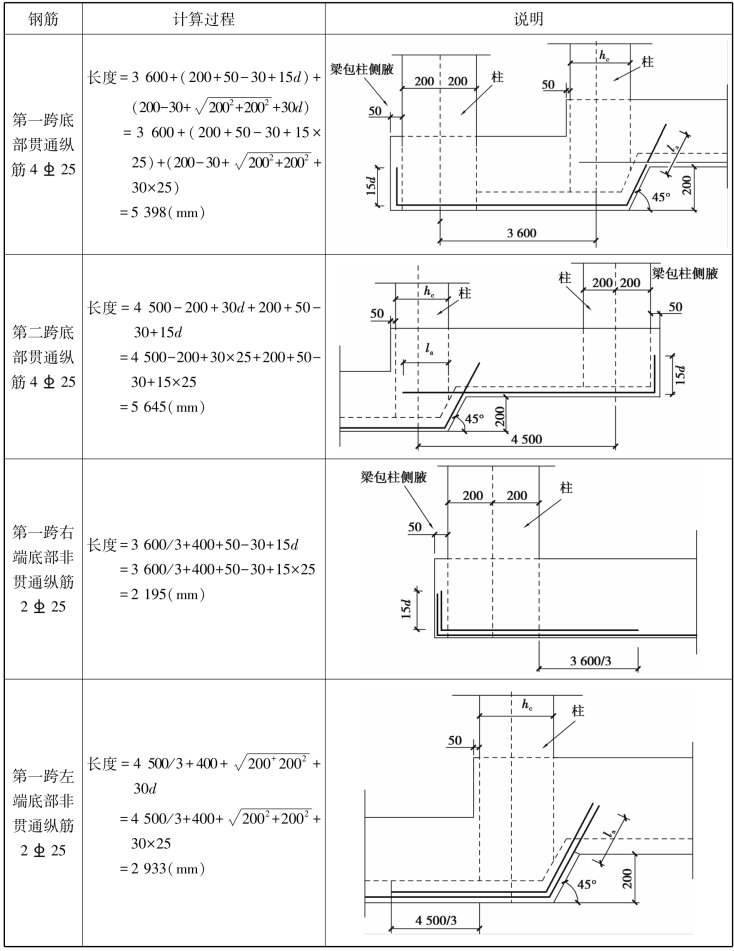

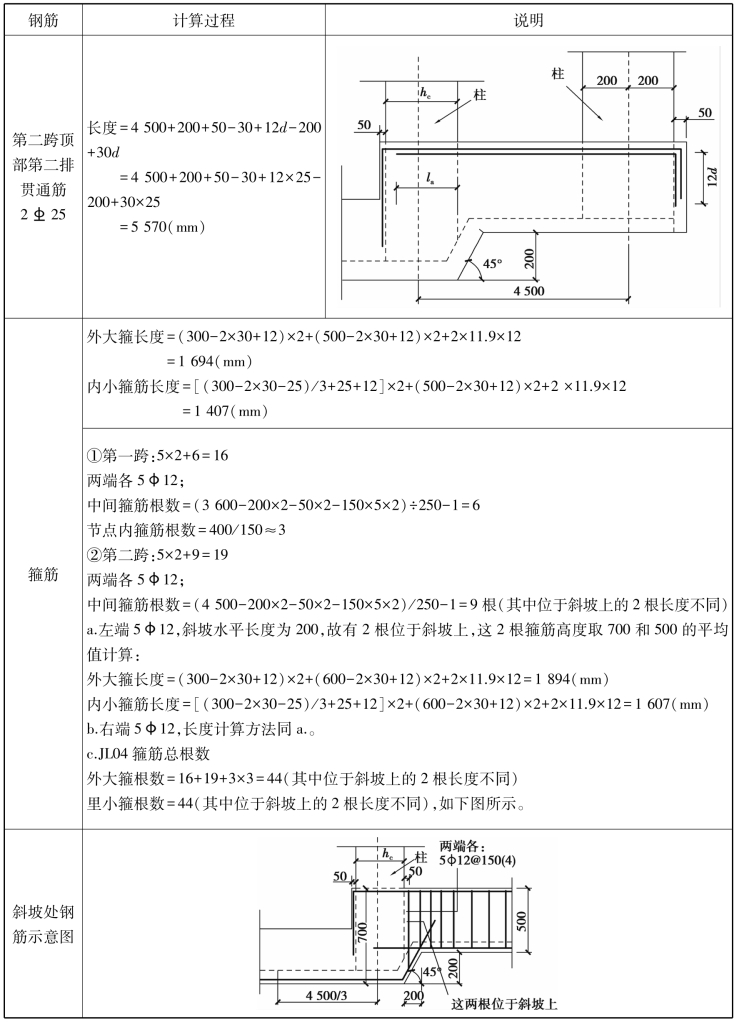

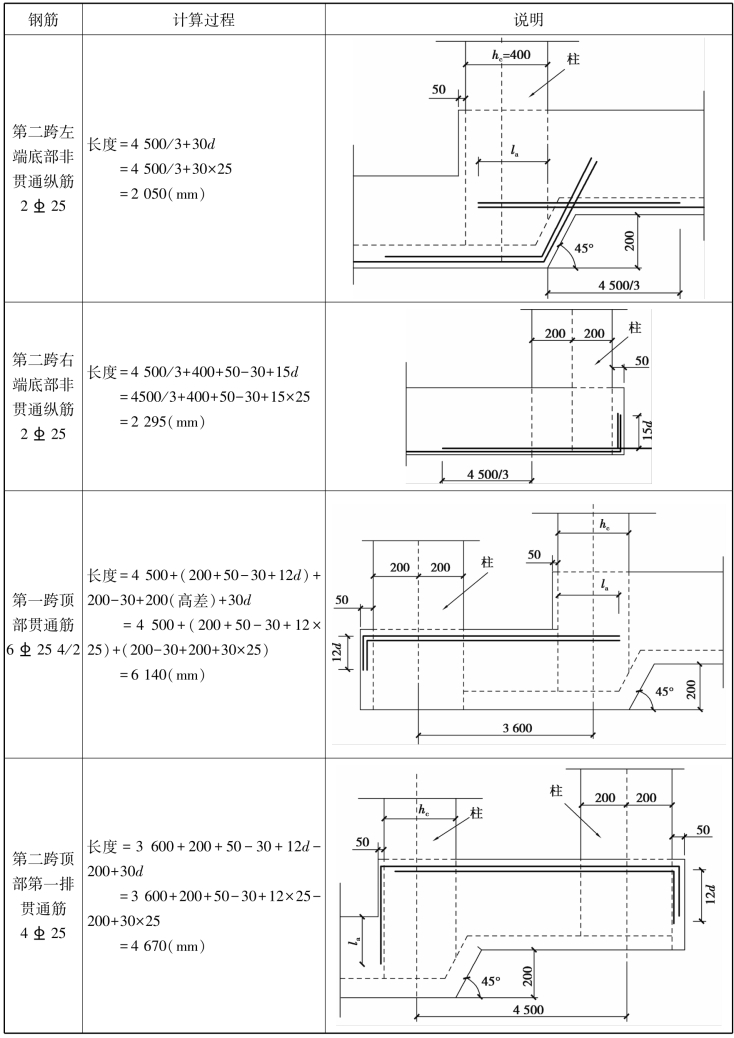

表6.53　JL04钢筋计算过程

续表

续表

5）基础梁JL05（侧腋筋）

（1）JL05平法施工图（图6.28）。

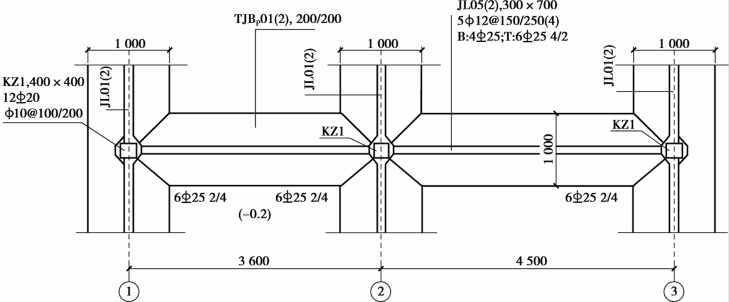

图6.28　JL05平法施工图

（2）钢筋计算（本例以①轴线加腋筋为例，②、③轴位置的加腋筋同理）

①钢筋计算参数，见表6.54。

表6.54　JL05钢筋计算参数

②钢筋计算过程，见表6.55。

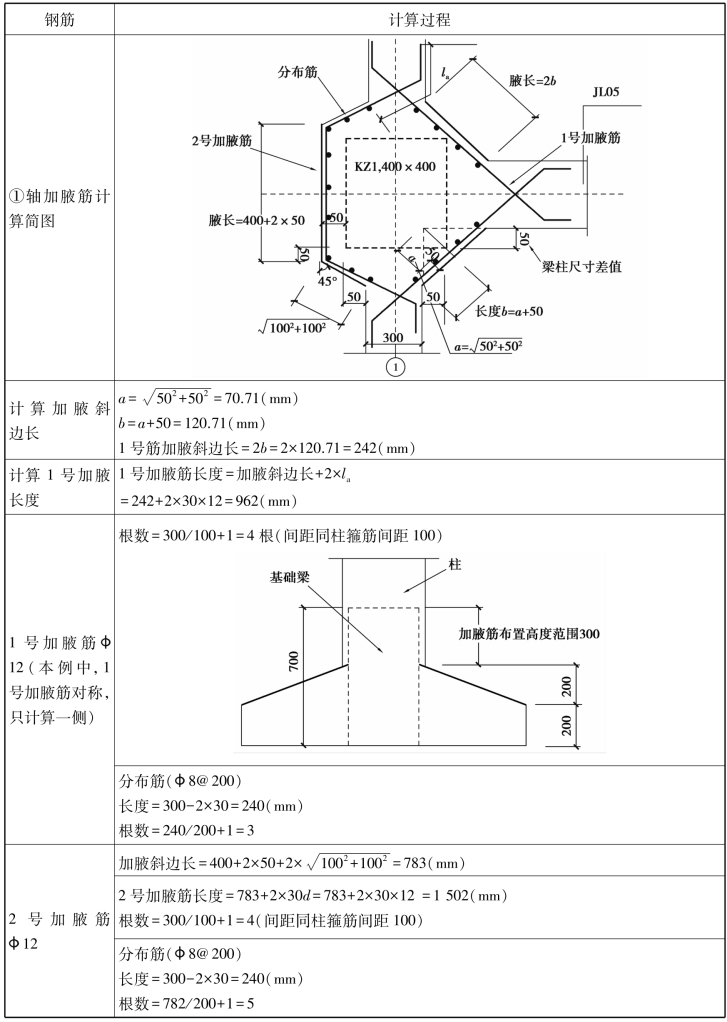

表6.55　JL05钢筋计算过程
