7.2.3 梁板式筏形基础平板（LPB）的钢筋构造
梁板式筏形基础的基础平板的跨数是以构成柱网的主轴线为准，两主轴线之间无论有几道辅助轴线（例如框筒结构中混凝土内筒中的几道墙体或某些次梁），均按一跨考虑。根据基础梁的底部的位置关系，又分低板位、高板位和中板位。
（1）基础平板（LPB）的钢筋的基本特点（表7.23）

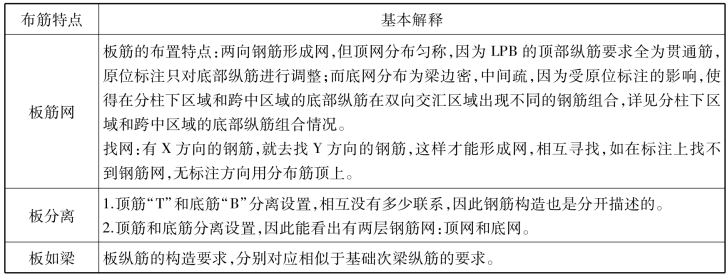

表7.23 基础平板LPB主要纵筋的布筋基本特点

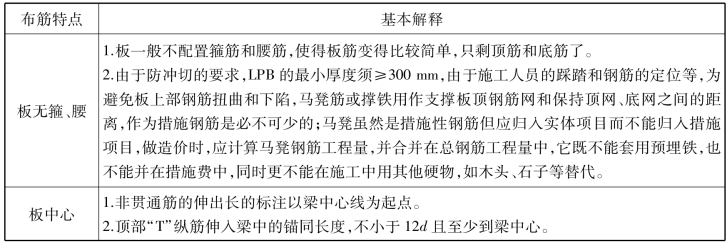

续表
（2）LPB的钢筋构造中的柱下区域和跨中区域
梁板式筏形基础的基础平板（LPB）的钢筋构造分柱下区域和跨中区域。平板的同一层钢筋，何向纵筋在下，何向纵筋在上，应按具体设计说明。
LPB钢筋的柱下区域和跨中区域，见图7.24。

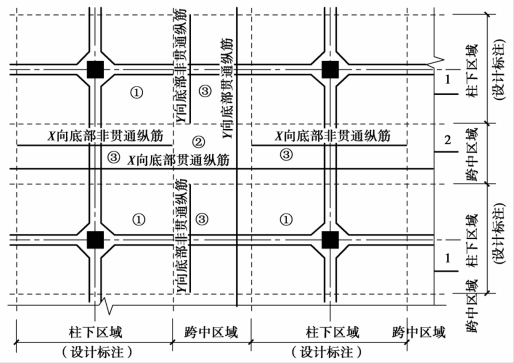

图7.24 梁板式筏形基础平板（LPB）底部钢筋平面布置
由图7.24可知：
柱下区域：单排X向或Y向底部非贯通筋延伸至跨内的全部非贯通筋长度范围所围成的区域，区域宽度取决于设计标注的非贯通筋长度。
跨中区域：同向相邻X向或Y向底部非贯通筋在跨内延伸不到的区域，区域宽度取决于除去柱下区域剩下宽度。
顶部纵筋的连接区域，与其平行布置的所在区域有关，平行布于柱下区域，则连接区为图柱两边ln／4再加柱宽hc范围，即2×ln／4＋hc；平行布于跨中区域，则连接区为主梁两边ln／4再加主梁宽bb范围，即2×ln／4＋bb；其中ln为左右相邻跨净长的较大值。但顶部钢筋的X向和Y向贯通筋的布置组合不受柱下和跨中区域影响。
底部纵筋的连接区域，在本跨跨中ln／3，不受柱下和跨中区域影响，但钢筋的组合却受影响。以一个板格为例：图7.24所示正中这4根梁所围成的板格，底部钢筋的组合和布筋特点见表7.24。

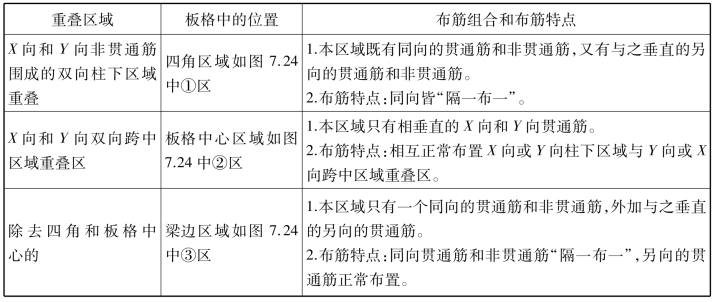

表7.24 柱下和跨中区域重叠区底部纵筋的组合
注：本表中“隔一布一”方式参照图7.25。

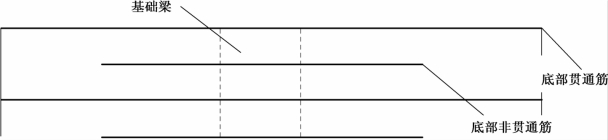

图7.25 LPB底部非贯通筋与同向底部贯通筋“隔一布一”示意图
（3）LPB钢筋的具体构造
LPB钢筋主要由顶部贯通筋、底部贯通筋和非贯通筋组成；但若LPB的厚度大于2m时，除在底部和顶部配置钢筋外，一般还要在板的中部配置水平构造钢筋网，其平面标注方法是在平法结构施工图上直接注明中部须配置水平构造钢筋网，水平构造钢筋的直径不宜小于12mm，间距不宜大于300mm，材料可选HPB300级及以上。
下面只就LPB的主要钢筋在各种情况下的构造要点做详细说明。LPB的主要钢筋的各种情况见图7.26。

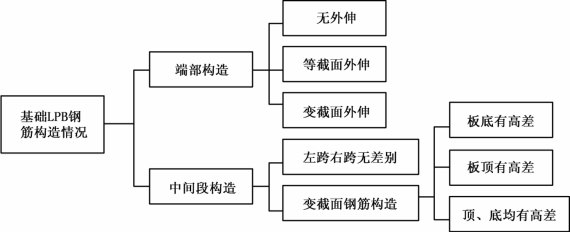

图7.26 基础平板（LPB）钢筋构造情况
分两步来说明：首先介绍一般构造要求，包括端部构造和中间段无截面标高变化的情况，并就外伸部位的封边做详细说明；然后介绍LPB所能遇到的特殊情况，即变截面、有高差的情况。

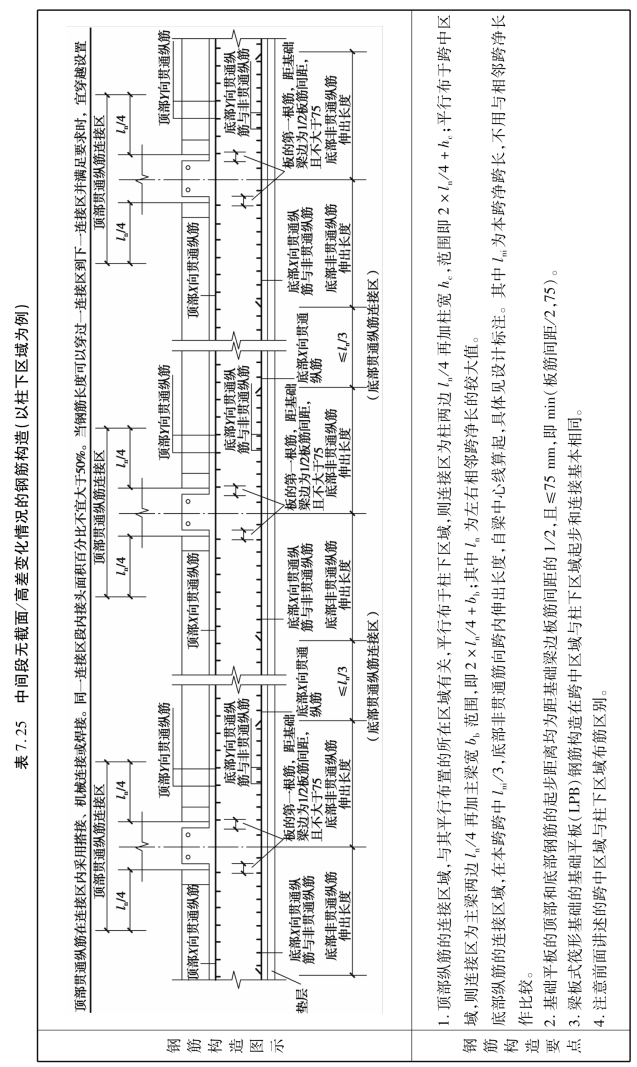

①梁板式筏形基础的基础平板（LPB）的钢筋一般构造要点见表7.25、表7.26。

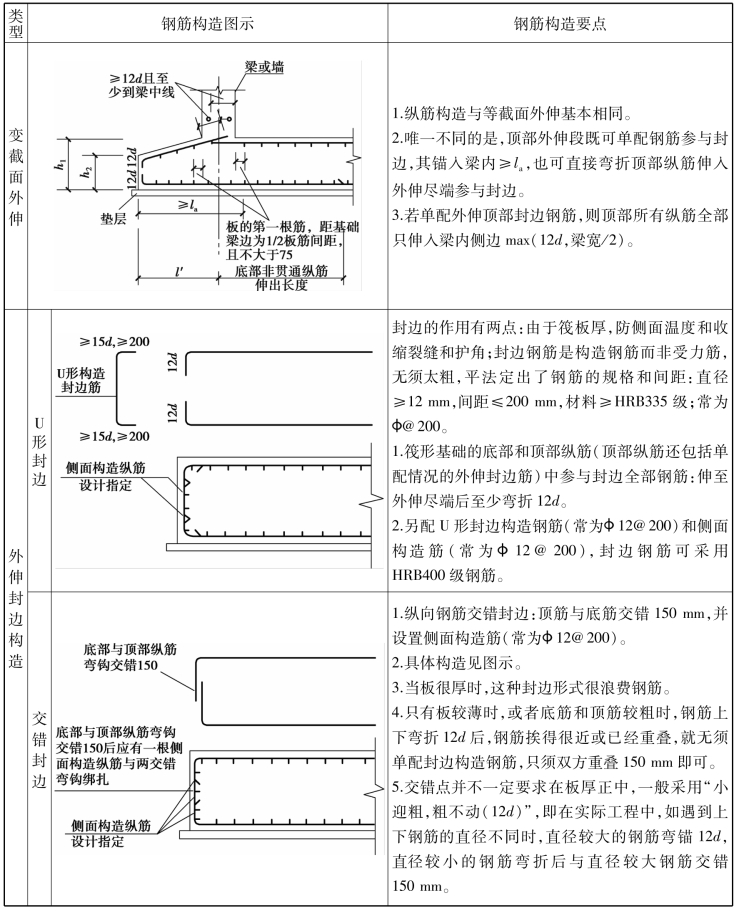

表7.26 端部一般构造情况
续表
②梁板式筏形基础的基础平板（LPB）的钢筋的特殊情况，见表7.27。

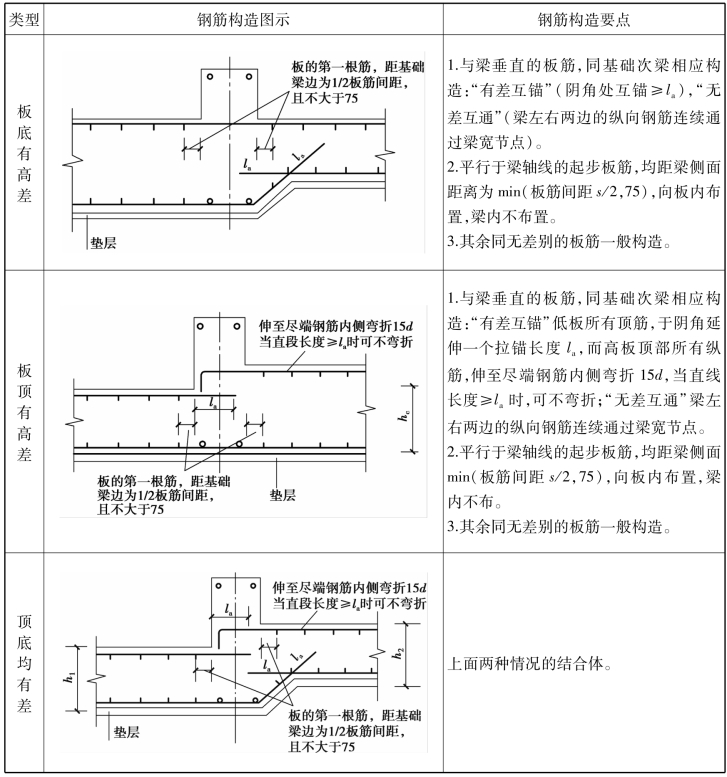

表7.27 LPB的钢筋的特殊情况
