6.3.2　条形基础底板钢筋计算

6.3.2　条形基础底板钢筋计算

1）条形基础底板底部钢筋（直转角）

（1）TJPP01平法施工图（图6.29）

图6.29　TJPP01平法施工图

（2）钢筋计算

①钢筋计算参数，见表6.56。

表6.56　TJPP01钢筋计算参数

②钢筋计算过程，见表6.57。

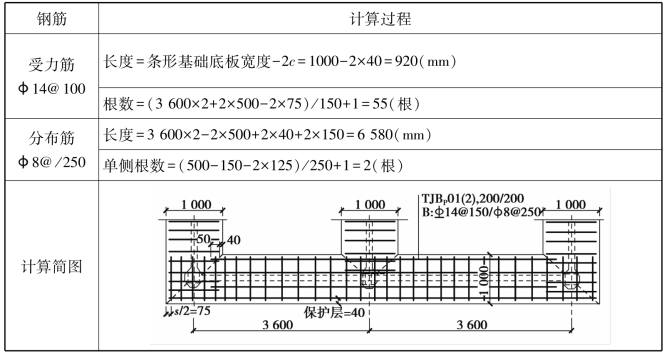

表6.57　TJPP01钢筋计算过程

2）条形基础底板底部钢筋（丁字交接）

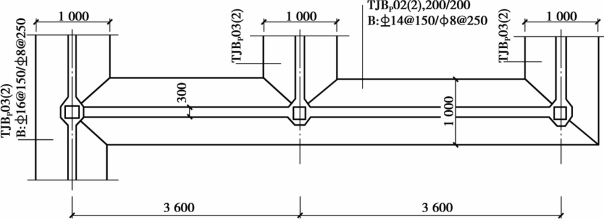

（1）TJPP02平法施工图（图6.30）

图6.30　TJPP02平法施工图

（2）钢筋计算

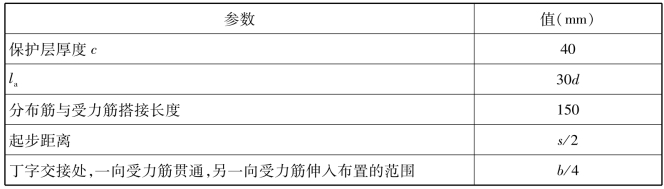

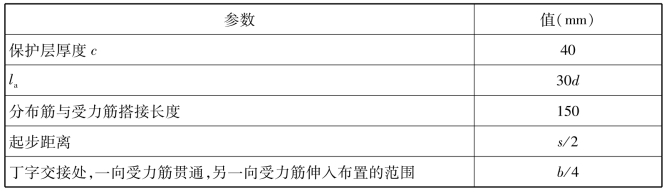

①钢筋计算参数，见表6.58。

表6.58　TJPP01钢筋计算参数

②钢筋计算过程，见表6.59。

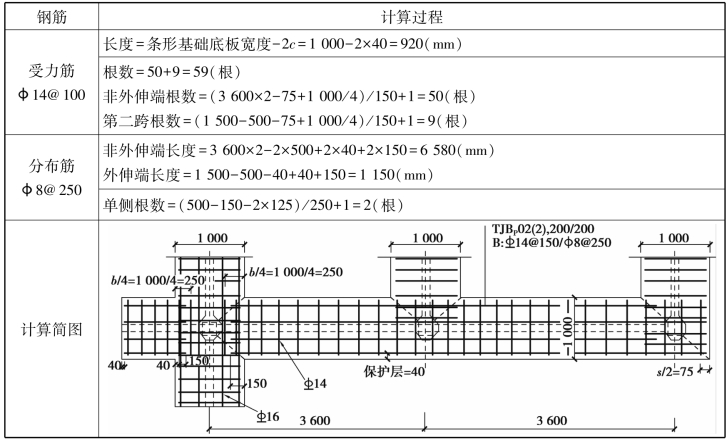

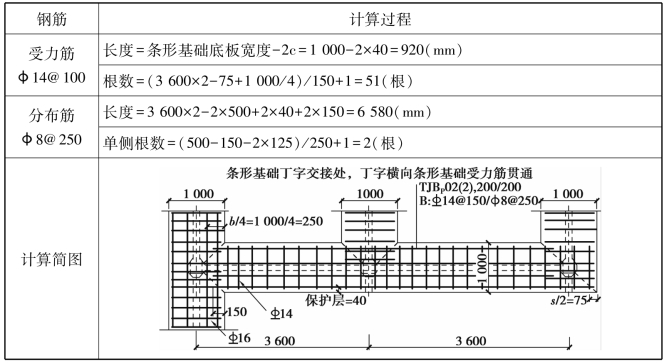

表6.59　TJPP02钢筋计算过程

3）条形基础底板底部钢筋（十字交接）

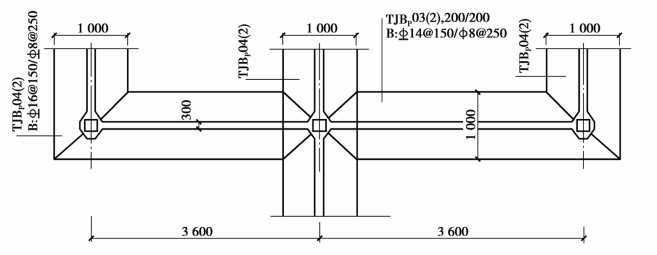

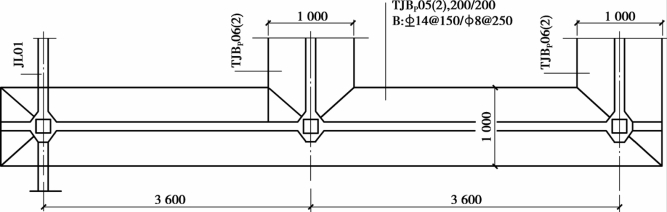

（1）TJPP03平法施工图（图6.31）

图6.31　TJPP03平法施工图

（2）钢筋计算

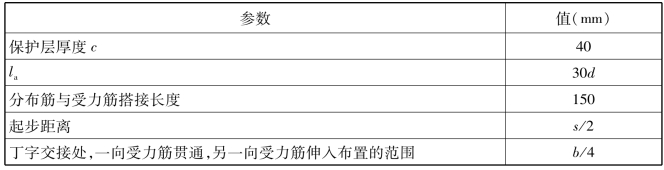

①钢筋计算参数，见表6.60。

表6.60　TJPP03钢筋计算参数

②钢筋计算过程，见表6.61。

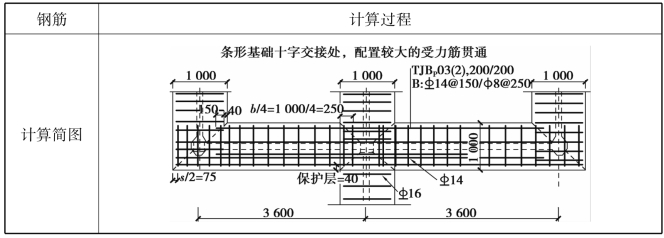

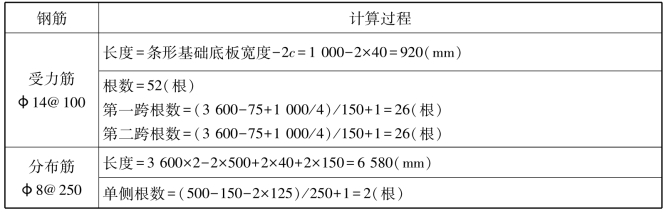

表6.61　TJPP03钢筋计算过程

续表

4）条形基础底板底部钢筋（直转角外伸）

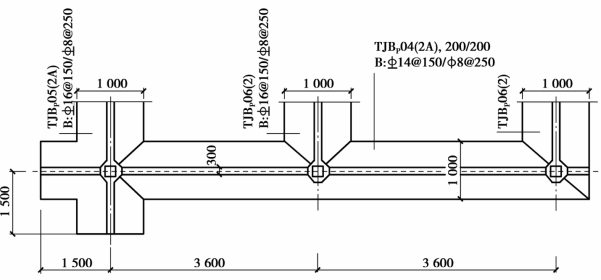

（1）TJPP04平法施工图（图6.32）

图6.32　TJPP04平法施工图

（2）钢筋计算

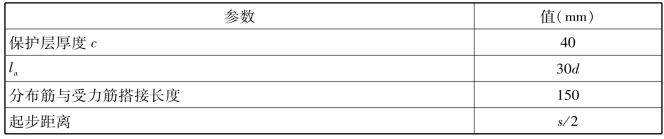

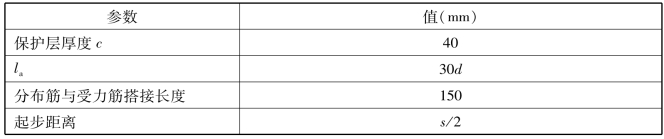

①钢筋计算参数，见表6.62。

表6.62　TJPP04钢筋计算参数

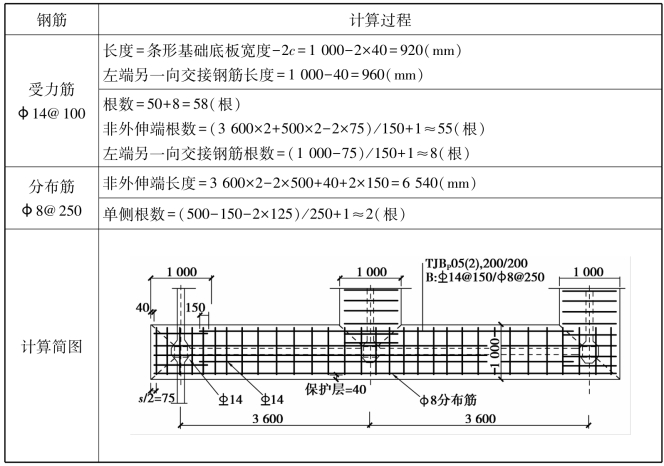

②钢筋计算过程，见表6.63。

表6.63　TJPP04钢筋计算过程

5）条形基础底板端部无交接底板

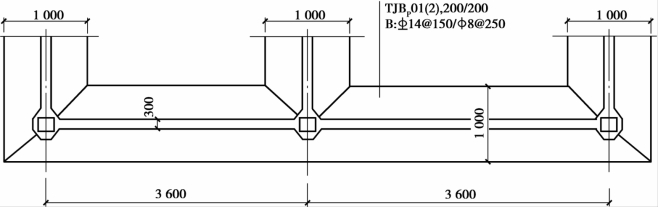

TJPP05平法施工图见图6.33。

图6.33　TJPP05平法施工图

①钢筋计算参数，见表6.64。

表6.64　TJPP05钢筋计算参数

②钢筋计算过程，见表6.65。

表6.65　TJPP04钢筋计算过程
