筏形基础一般用于高层建筑框架柱或剪力墙下，筏形基础示意图如图7.1。

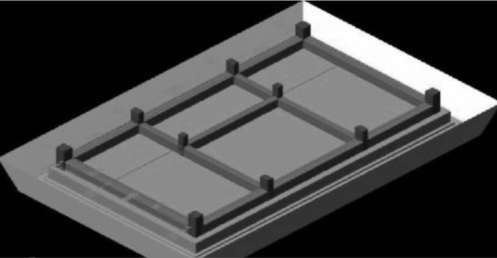

图7.1 筏形基础示意图
（1）筏形基础分类
筏形基础分为梁板式筏形基础和平板式筏形基础。梁板式筏形基础由基础主梁、基础次梁和基础平板组成；平板式筏形基础有两种组成形式：一是由柱下板带、跨中板带组成；二是不分板带，直接由基础平板组成。筏形基础的分类及构成见表7.1。

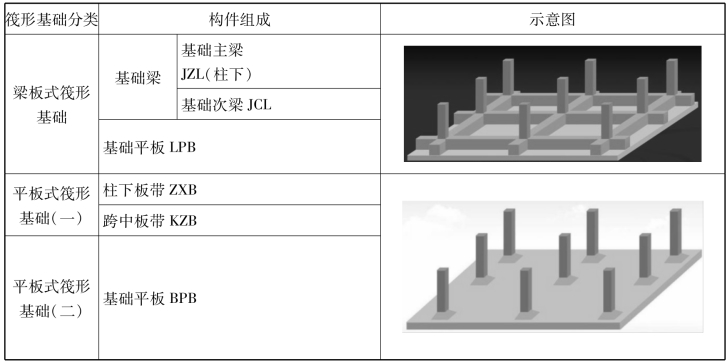

表7.1 筏形基础的分类及构成
（2）筏形基础平法识图知识体系（表7.2）

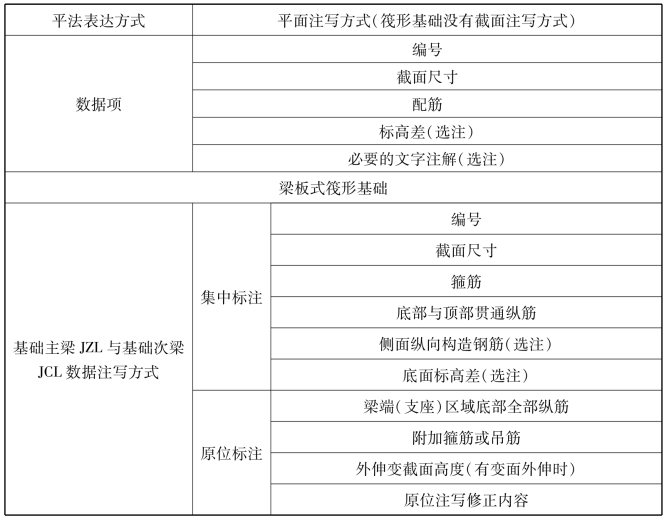

表7.2 筏形基础平法识图知识体系

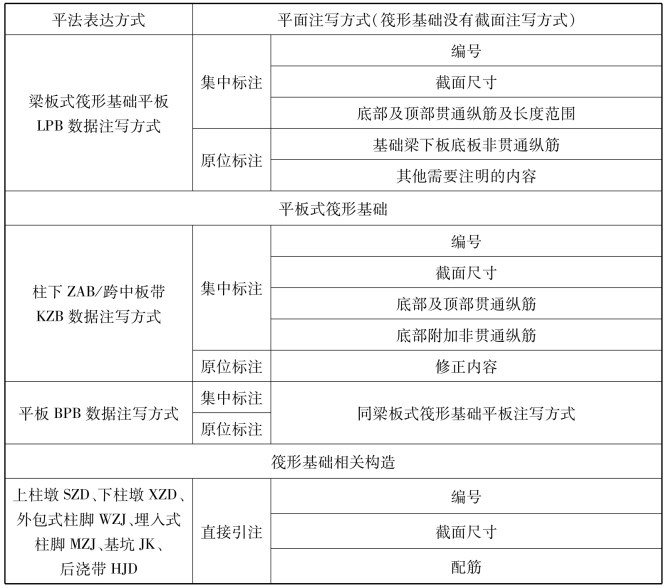

续表
