5.2.7　控制电路设计

5.2.7　控制电路设计

量子模式控制电路主要由分压采样电路、参考比较电路和逻辑控制电路部分组成。采样电路将高压电容的输出电压通过分压送入参考比较电路,与预设参考电压的上下限进行比较,并输出相应的高低电平。逻辑控制电路部分负责分频产生选择的带有固定占空比的开关频率信号,并连同比较电路的输出信号,调制后输出到功率开关的驱动电路端。

1.采样分压电阻的确定

采样分压电阻的设计原则主要考虑保证变换器对电容的充电功率,同时也不影响压电变压器的工作特性。由式(5.19)可知,假设变换器的输出端不加采样电阻,有

所以有

因此,在保证分压电阻的消耗功率远小于变换器输出功率的情况下,考虑到在充电前期采样电阻的大小不影响变压器频率随阻抗的变化特性,应满足两等效电阻值的大小差别不超过一个数量级。由式(5.34)知,本书取R L=100 MΩ,可以满足要求。

2.比较电路和逻辑控制电路

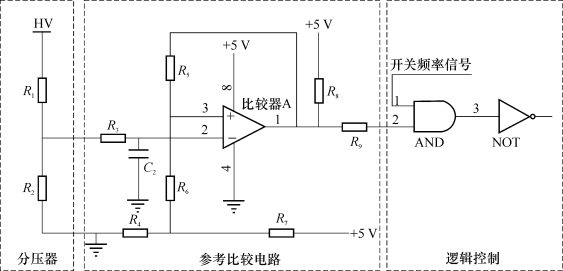

图5.15所示为比较和逻辑控制电路示意图,采样信号经过RC滤波器输入比较器的比较端,电阻R 4～R 7实现参考值的上下限设置,正反逻辑电路在控制电路中是由“与非门”电路实现的。本书的控制逻辑部分由控制电子安全系统的保险与解除保险的可编程逻辑器件来实现。

图5.15　比较和控制逻辑电路示意图
