承压水等水压线图

三、承压水等水压线图

承压水面上高程相等各点的连线图（图2-9）称为等水压线图。作图的方法与绘制潜水等水位线图相似。即根据一定数量的某含水层的承压水位资料，用内插法求得承压水位相等的点，连成等水压线。一系列不同标高的等水压线，组成等水压线图。等水压线图上必须附有地形等高线和含水层顶板等高线。

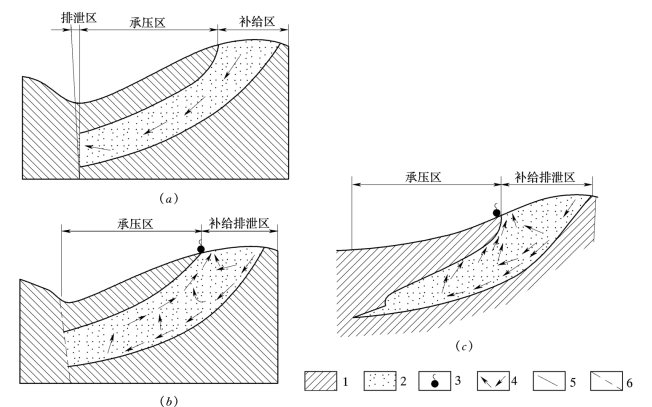

图2-7　断块构造及岩相变化形成的承压斜地

1—隔水层；2—含水层；3—泉；4—地下水流向；5—导水断层；6—隔水断层

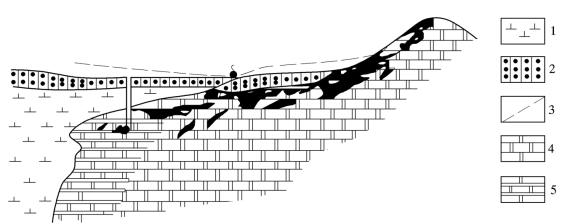

图2-8　济南自流斜地水文地质剖面图

1—闪长岩及辉长岩；2—胶结较好的砾石；3—地下水位；4—奥陶纪白云质灰岩；5—大理岩

承压水等水压线图可以判断承压水的流向及计算水力坡度；确定初见水位、承压水位的埋深及承压水头的大小；判断含水层岩性或厚度的变化；确定自溢区范围；确定合理的取水地段等。

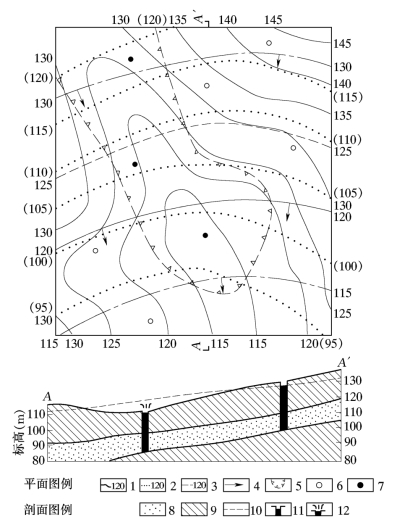

图2-9即为由地形等高线、等水压线及承压含水层顶板标高等高线组成的承压含水层等水压线图。由图可见，在地形低洼处承压水位高于地形标高，根据地形等高线与等水压线可以找出二者相等之点，即为承压水位埋深为零之点，它的连线可圈定自流水范围。

图2-9　承压含水层等水压线图

1—地形等高线（m）；2—含水层顶板等高线（m）；3—等水压线（m）；4—地下水流向；5—承压水自溢区；6—钻孔；7—自流井；8—含水层；9—隔水层；10—承压水位线；11—钻孔；12—自流井
