取水构筑物类型

不同类型的取水构筑物具有不同的水动力特征和规律。因此，在进行取水构筑物的水文地质计算时，应先确定取水构筑物的类型。地下水取水构筑物分水平取水构筑物和垂直取水构筑物两大类。水平取水构筑物有渗渠、沟、渗水管、渗水廊道等（图4-12），它是在水平面上铺展，设在一定深度范围内，地下水从两侧渗入构筑物内。主要用于埋藏较浅，厚度不大的含水层中截取河流渗透水和潜水。

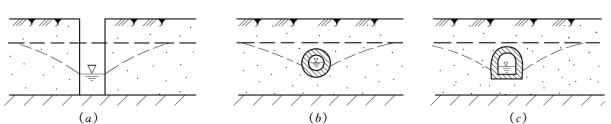

图4-12　水平取水构筑物

（a）沟渠；（b）管；（c）廊道

垂直取水构筑物有管井、大口井、钻孔等。由于垂直取水构筑物可以汲取较深层的地下水，因此实际工作中应用较多，地下水流向垂直取水构筑物的运动为水文地质计算的主要内容。垂直取水构筑物中根据含水层的类型可分为潜水井和承压井。根据井揭示含水层的程度和进水条件可分为完整井和非完整井。图4-13中的1为完整井，其主要特征是揭露了整个含水层的厚度，并在其全部厚度上井壁都能进水，此时地下水从四周以辐射流的形式向井内渗流。图4-13中的2、3、4为非完整井，进水条件可以是井底、井壁同时进水，也可以只是井壁进水或只是井底进水。一般说来，对于管井（井径小，深度大）主要为井壁进水，在管井的最下部常要设置沉砂管，因此，管井底部进水的情况是很少的。对于大口井（直径大，深度小）则要看含水层的厚度、岩性和井的深度、直径，来决定进水方式。

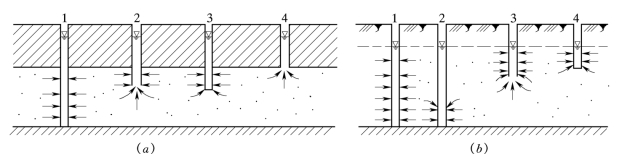

图4-13　垂直取水构筑物

（a）承压井；（b）潜水井
1—完整井；2、3、4—非完整井
