二、基体组织

二、基体组织

球墨铸铁的基体组织取决于化学成分、一次结晶和二次结晶过程，可以是铁素体、珠光体（包括片间距细小的索氏体和托氏体）、奥氏体、贝氏体（包括上贝氏体和下贝氏体）和马氏体。其中，在生产中大约有90%的球墨铸铁基体组织是由铁素体和珠光体组成（包括有纯铁素体或纯珠光体基体组织）。

（一） 珠光体和铁素体

根据国家标准 《球墨铸铁金相检验》 （GB9441—88）评定珠光体数量。其百分比，按大多数视场对照标准图谱进行评定，并按石墨大小分别有A、B两组。珠光体分级说明列于表4-6。与珠光体数量 （%）对应的则是铁素体数量 （%），两者相加按百分之百计。此外，珠光体因其片间距不同，被区分为粗片状珠光体、片状珠光体和细片状珠光体，它们的标准金相照片在 《球墨铸铁金相检验》 （GB9441—88）中均有规定。

（二） 奥氏体

奥氏体形态及生成条件示于表4-7。由表4-7中可以看出，在含有多量 （质量分数超过10）镍或锰时，即可在铸态获得奥氏体基体组织。同时还可以看出，奥氏体组织还可以与上贝氏体、下贝氏体及马氏体或回火组织相伴随存在。

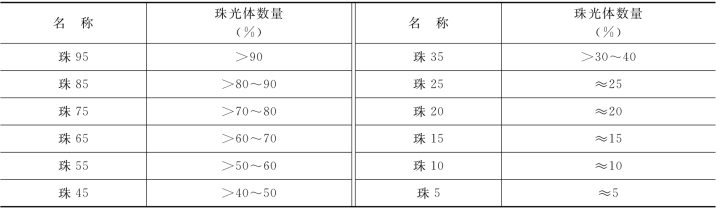

表4-6　珠光体数量分级说明 [ 《球墨铸铁金相检验》 （GB9441—88）]

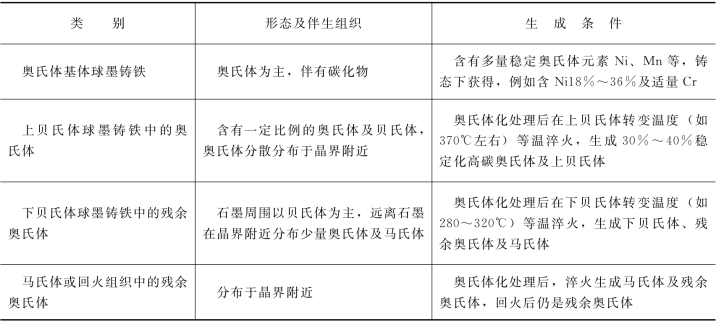

表4-7　奥氏体形态及生成条件

（三） 贝氏体

贝氏体的分类及生成条件列于表4-8中。上贝氏体和下贝氏体的金相组织标准图谱，在国家标准《球墨铸铁金相检验》（GB9441—88）中均有列举 （可参阅 《铸铁手册》，北京：机械工业出版社，2002年，第二版）。

表4-8　贝氏体分类及生成条件

（四） 马氏体及其回火组织

淬火马氏体、回火马氏体、回火索氏体和回火托氏体在球墨铸铁的基体组织中均可出现。它们的组成特征和生成条件列于表4-9。

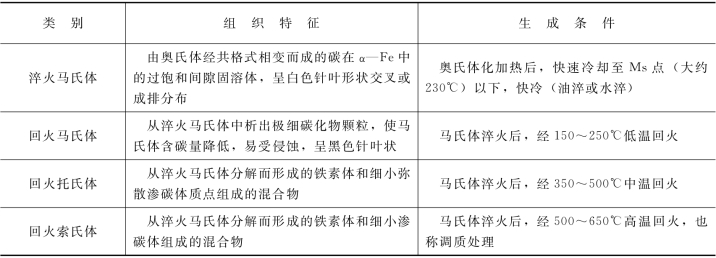

表4-9　马氏体及其回火组织特征和生成条件
