三、疲劳性能

三、疲劳性能

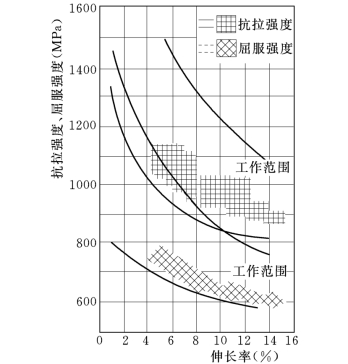

图11-11　经等温淬火后球墨铸铁抗拉强度、屈服强度和伸长率的关系

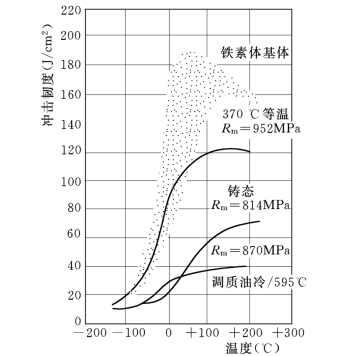

图11-12　等温淬火球墨铸铁冲击韧度随温度的变化

Rm—抗拉强度

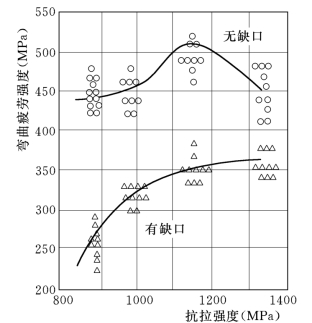

图11-13　等温淬火球墨铸铁弯曲疲劳强度与抗拉强度的关系

至今，在等温淬火球墨铸铁的弯曲疲劳强度与抗拉强度之间并没有直线关系。并且，在中间温度 （380℃左右）进行等温转变时，得到的弯曲疲劳强度是最高的。这显然与观察到的、呈稳定态的奥氏体含量有关。由此，可以改善有缺口的和无缺口的试样的弯曲疲劳强度。图11-13示出含有铜钼合金的等温淬火球墨铸铁有缺口和无缺口弯曲疲劳强度与抗拉强度的关系。

此外，等温淬火球墨铸铁的疲劳强度还与试样的表面状况 （经过冷加工或未经过冷加工）有关，并且它还取决于疲劳试样的形式。例如，在385℃进行等温转变处理后，等温淬火球墨铸铁的疲劳强度值因试样不同和是否有圆角滚压而具有下列不同的数值（见表11-7）。

由图11-13可以看出，对于工业上采用的铜钼合金等温淬火球墨铸铁来说，当抗拉强度达1000MPa时，其弯曲疲劳强度可达330～460MPa。表11-8列举了几种材质弯曲疲劳强度的对比数据。经等温淬火含体积分数20%～40%奥氏体的球墨铸铁的弯曲疲劳强度可与合金锻钢相当；而经等温淬火，基体由下贝氏体组成的球墨铸铁弯曲疲劳强度只有320MPa。

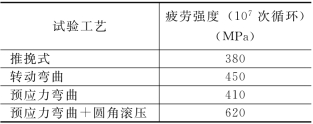

表11-7　球墨铸铁因试验工艺不同而具有不同的疲劳强度

表11-8　几种材质的弯曲疲劳强度
