发动机的气缸有多少排列形式？

在往复式发动机中，汽车发动机一般都由多个圆筒状的气缸组成，每个气缸可以独立工作，并将它们的合力组合在一起，共同驱动汽车前进。这些多个气缸可以以不同形式组合，从而产生出不同形式的发动机。目前最常见的有3种气缸排列形式，它们分别是直列、V型和水平对置。

虽然还有W型发动机气缸排列形式，但由于这种形式极为少见，而且它与V型发动机极为近似，因此，可以说发动机气缸排列形式只有以上3种。

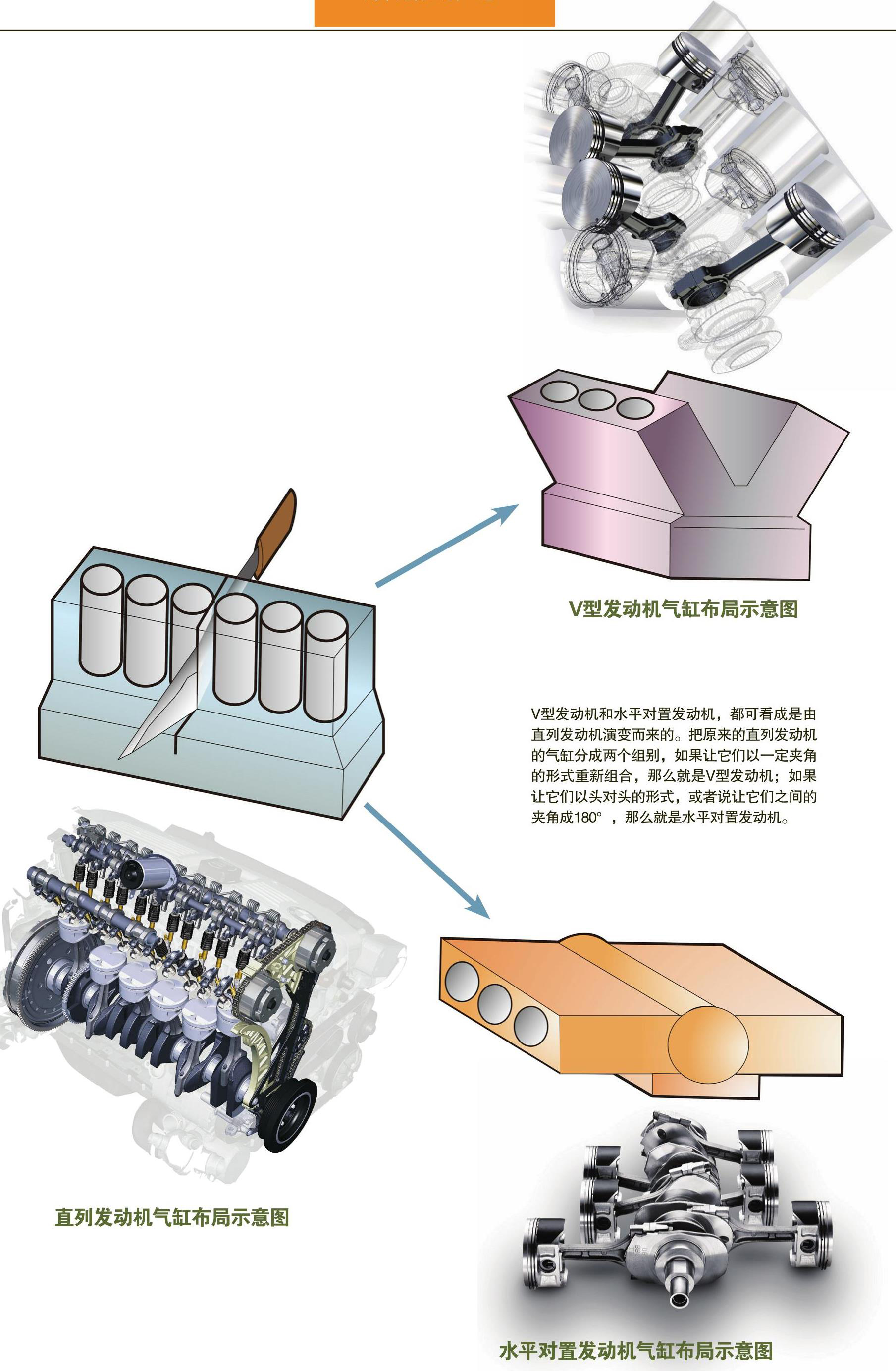

V型发动机气缸布局示意图

直列发动机气缸布局示意图

水平对置发动机气缸布局示意图

V型发动机和水平对置发动机，都可看成是由直列发动机演变而来的。把原来的直列发动机的气缸分成两个组别，如果让它们以一定夹角的形式重新组合，那么就是V型发动机；如果让它们以头对头的形式，或者说让它们之间的夹角成180°，那么就是水平对置发动机。
