2.1.3　桩土相互作用性状的描述

在侧向荷载作用下,桩身产生抗弯应力,从而引起桩的侧向变形y、转角θ、弯矩M和剪力V。同时在桩基变形方向上,土体将对桩产生反方向的抗力p。这些参量之间存在如下关系：

对于桩头自由和桩头固定(转动约束但可自由平移)的柔性桩(定义将在下面进行讨论),这些参量分别如图2-3和图2-4所示。侧向受荷桩的性状应包括上述五要素。不过,对于工程设计而言,工程师们往往关心的是桩头变形、桩身最大弯矩和地面处桩的转角。

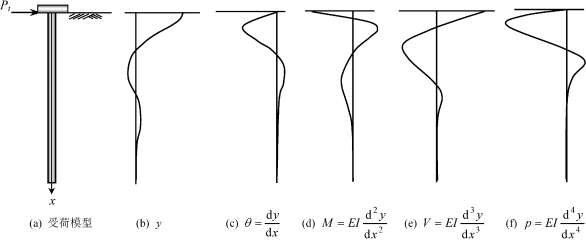

图2-3　桩头自由侧向受荷桩性状示意图

图2-4　桩头固定侧向受荷桩性状示意图
