1.3.3  I/O状态

Micro810控制器的LCD面板上提供I/O状态显示，用于监视控制器和I/O（输入/输出）状态。在主菜单界面中，使用LCD键盘上的向上或向下键选择I/O Status（状态），然后按LCD键盘上的“OK”键，控制器I/O状态界面如图1-18所示。通常情况下，LCD的默认界面就是控制器I/O状态界面。

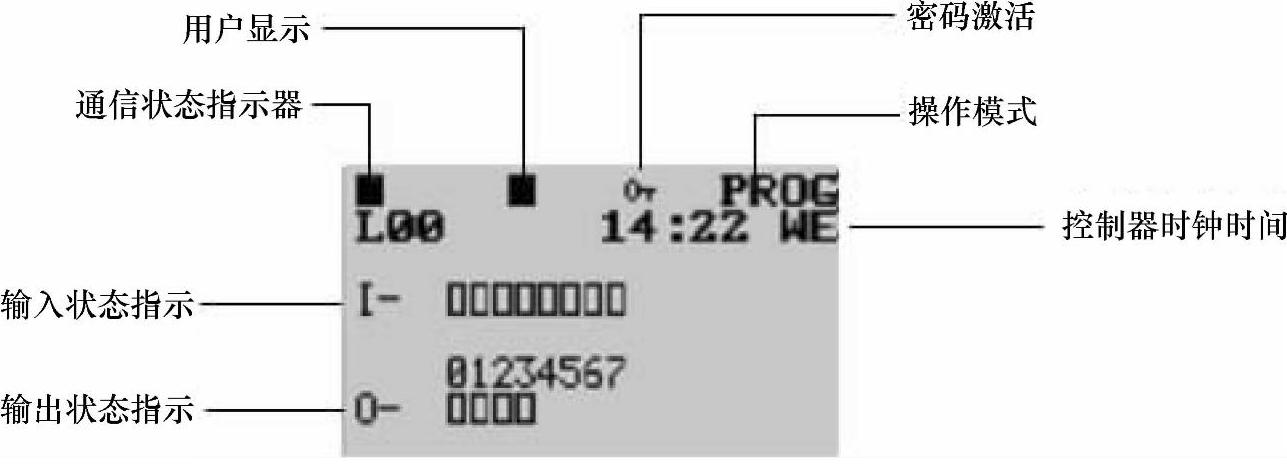

图1-18 控制器I/O状态界面

图中指示的信息有：

1）通信状态指示器：当矩形闪烁时，说明控制器正通过USB接口与个人计算机（PC）通信。

2）用户显示：当为实心矩形时，表示用户用LCD指令编写了一个用户自定义屏幕。

3）密码激活：当密码激活时，显示这个图标；当不激活时，没有显示。

4）操作模式：显示控制器当前的模式，有编程和运行两种模式。

5）控制器时钟时间：显示的是控制器时钟当前的时间。

6）I/O状态：当输入和输出断电时，显示为空心的矩形，当通电时为实心矩形。
