1.6.2 数据记录和配方
1.数据记录
在Micro820主菜单中双击“Data Log”，如图1-35所示。首先单击“Add Data Set”，这时在“Data Set List”中建立了一个变量库，命名为“DEST1”，最多可建10个这样的变量库。单击“Add Variable”添加该变量库所记录的变量。

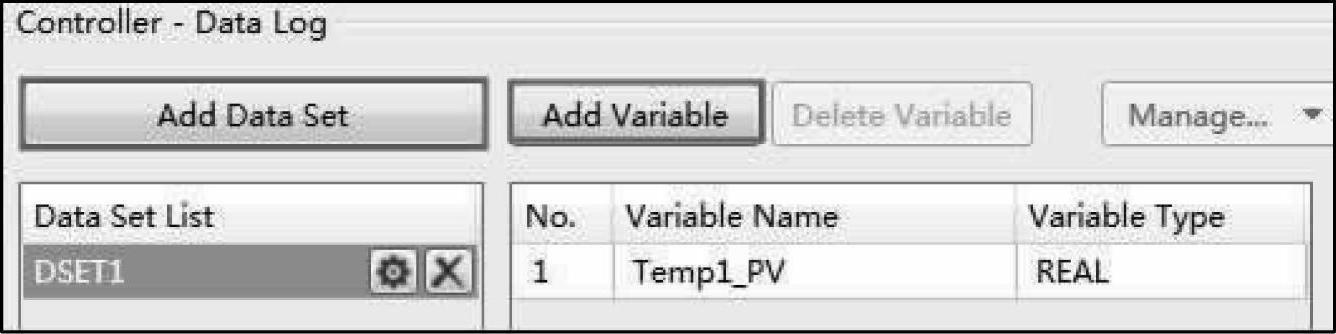

图1-35 添加所需记录的变量
Micro820控制器每天支持记录10MB的数据，数据记录目录的结构如图1-36所示。其中DATALOG文件夹是在microSD卡中自动生成的，其下属文件夹表示数据记录时控制器RTC时间，“2014”代表“年”，其下属文件夹代表“月份”，“月份”下属文件夹代表“日”，“Grpxx”文件夹是数据记录自动生成的，每天最多只能生成50个“Grpxx”文件夹，“Grpxx”文件夹下的数据记录文件“Filexx”，从“File01”开始，当文件的存储量大于4KB时，“File02”文件就自动生成了，每个“Grpxx”文件夹最多只能包含50个该文件。

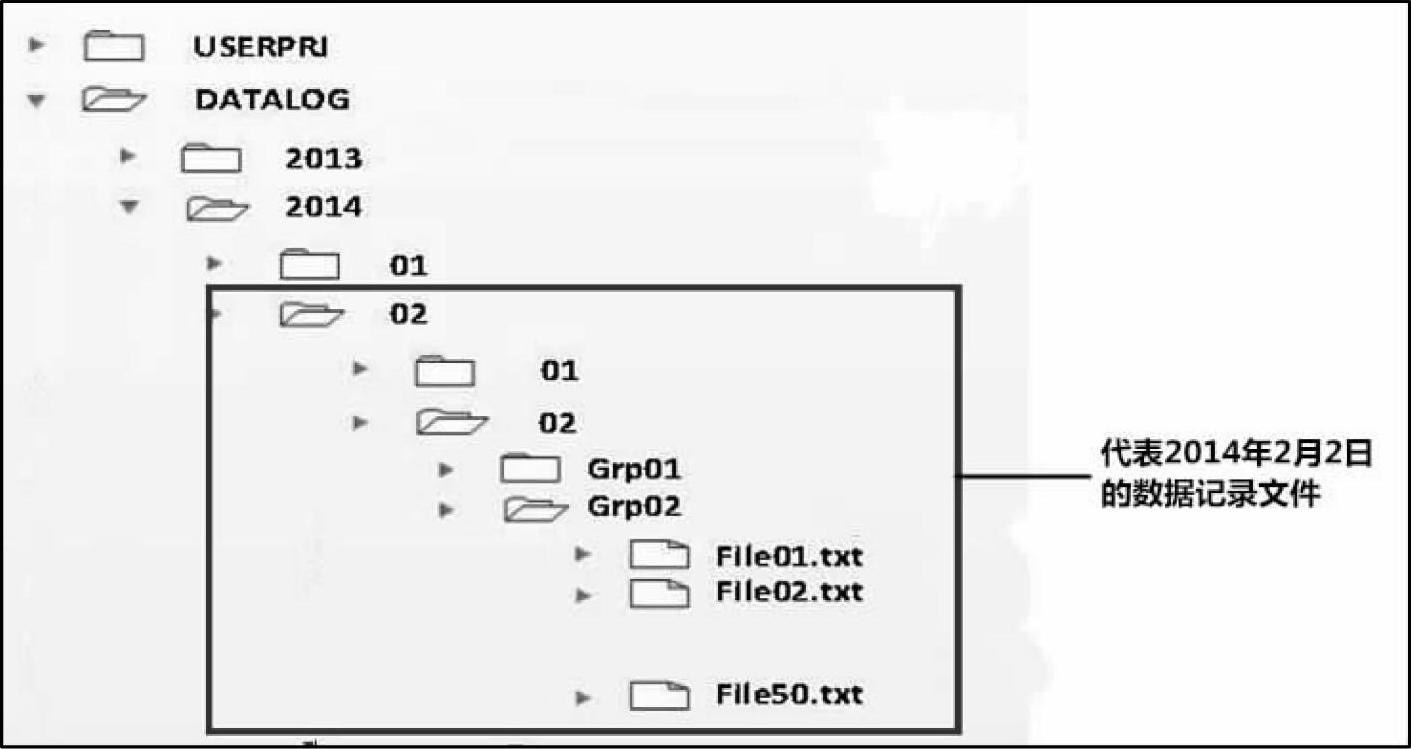

图1-36 数据记录目录的结构
用户可以通过数据记录功能块来记录程序运行时的数据，DLG指令如图1-37所示。
DLG功能块的输入/输出参数，见表1-18，DLG功能块状态，见表1-19，DLG功能块错误代码，见表1-20。
2.配方
配方的变量添加方式与数据记录的变量添加方式类似，在Mi-cro820主菜单中双击“Recipe”，如图1-38所示。首先单击“Add Recipe”，这时在“Recipe List”中建立了一个配方，命名为“RCP1”，单击“Add Variable”添加该数据库所记录的变量。

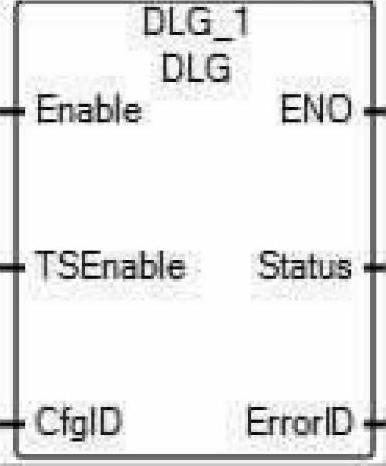

图1-37 DLG功能块

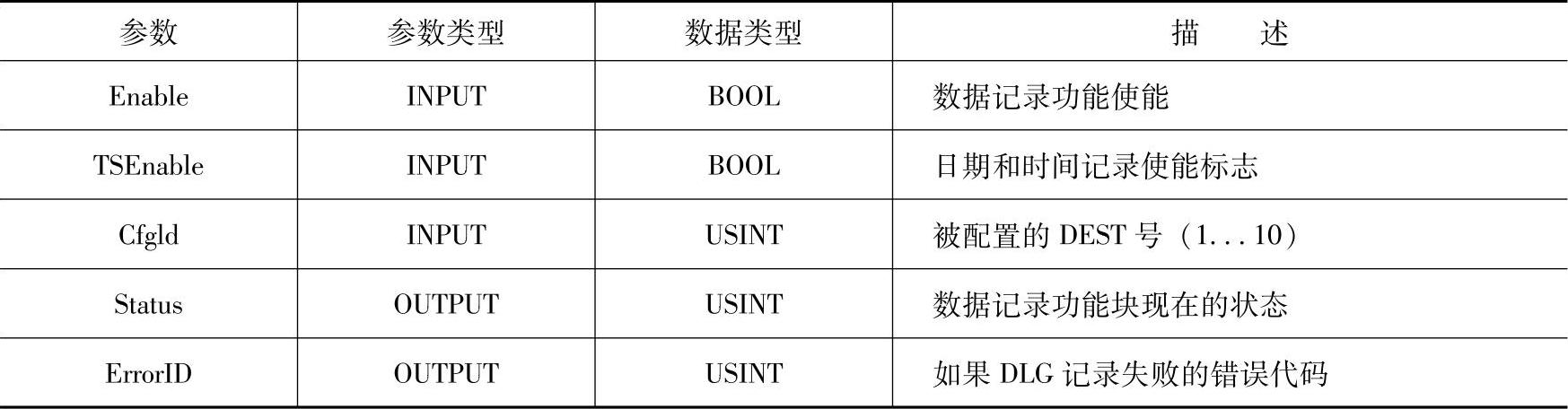

表1-18 DLG功能块的输入/输出参数

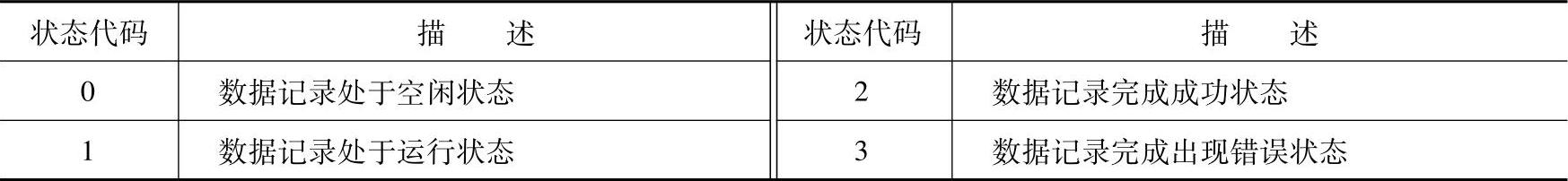

表1-19 DLG功能块状态

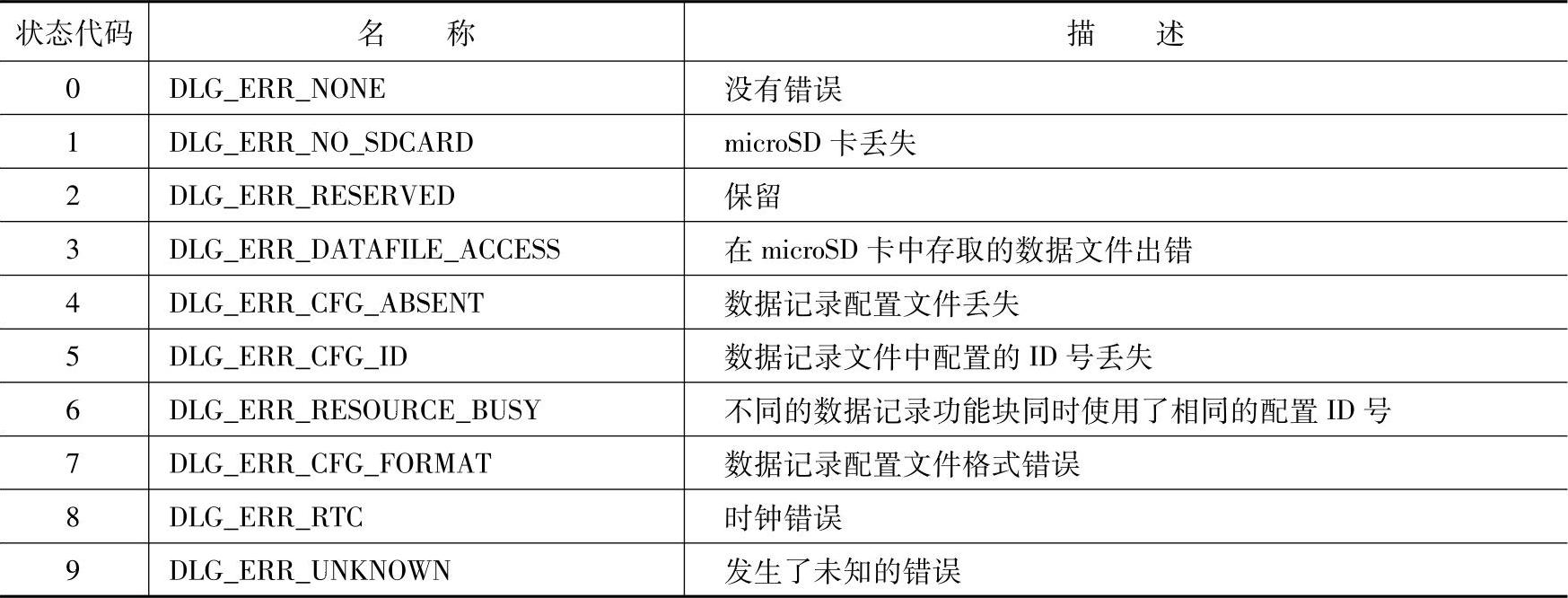

表1-20 DLG功能块错误代码

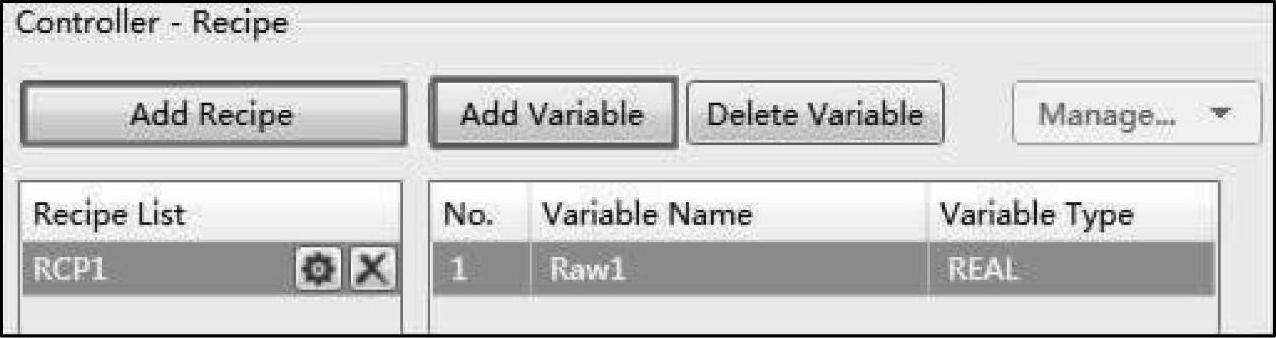

图1-38 添加配方的变量
配方目录的结构如图139所示，“RECIPE”文件夹下最多有10个文件命名为“Rcp_idxx”（如果“CfgID”值为1，那么指定的文件夹为“Rcp_ld01”），每个“Rcp_idxx”最多只能包含50个配方文件或变量集，配方文件的文件名不能超过30个字符。
RCP功能块如图140所示，RCP功能块允许用户程序从存储在microSD卡中配方文件夹中的配方数据文件中读取变量值，同时刷新控制器中实时的全局或本地变量值。RCP功能块也允许从小型控制器向microSD卡中的配方数据文件中写入实时的全局或本地变量值。

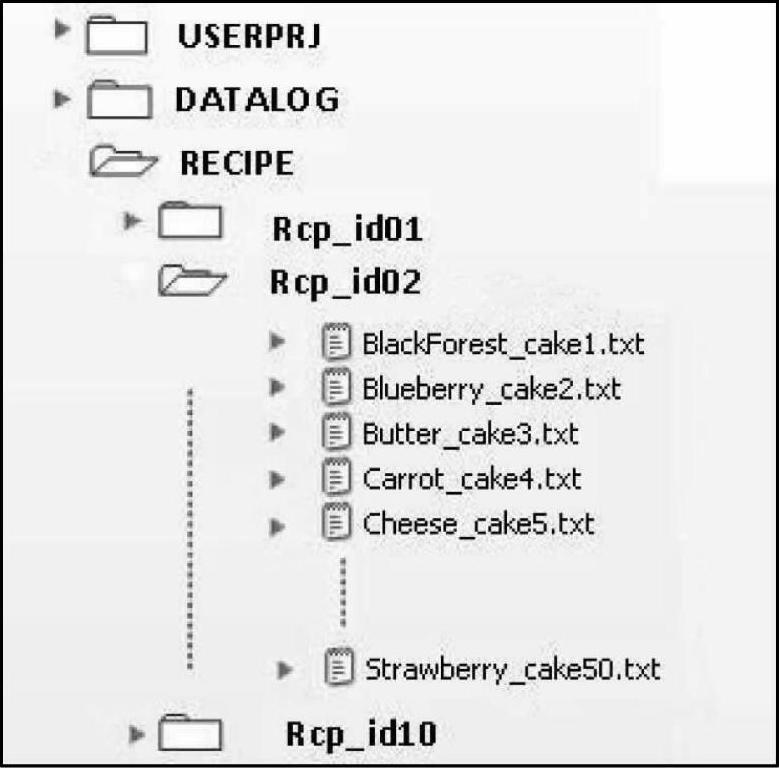

图1-39 配方目录结构

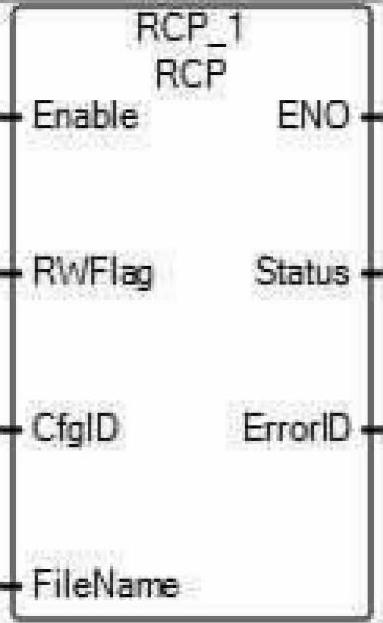

图1-40 RCP功能块
RCP功能块的输入/输出参数，见表1-21。RCP功能块状态，见表1-22。RCP功能块错误代码，见表1-23。

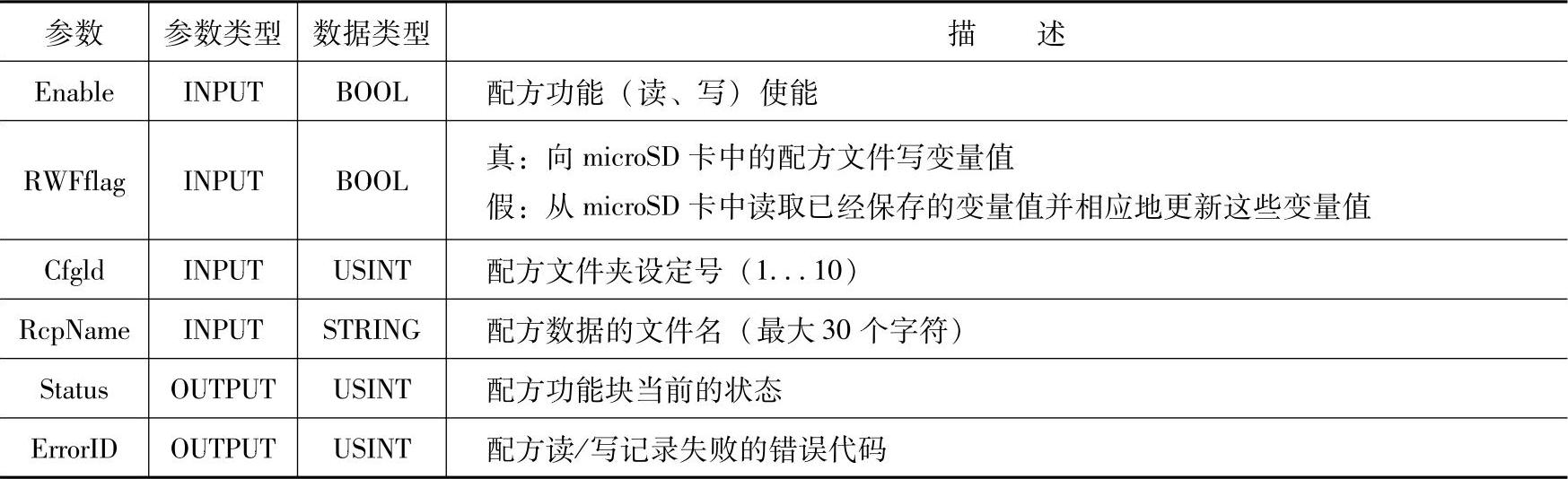

表1-21 RCP功能块的输入/输出参数

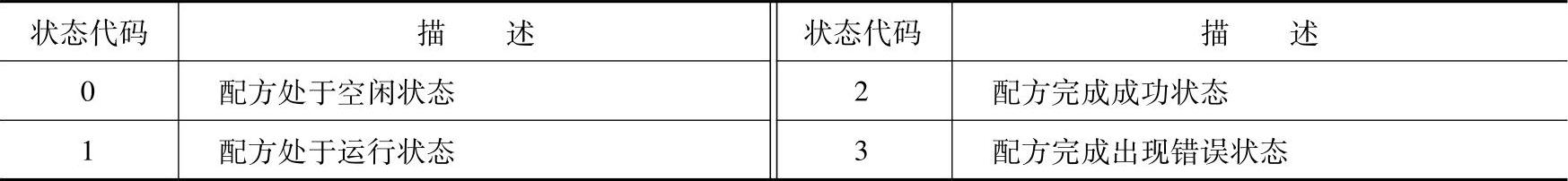

表1-22 RCP功能块状态

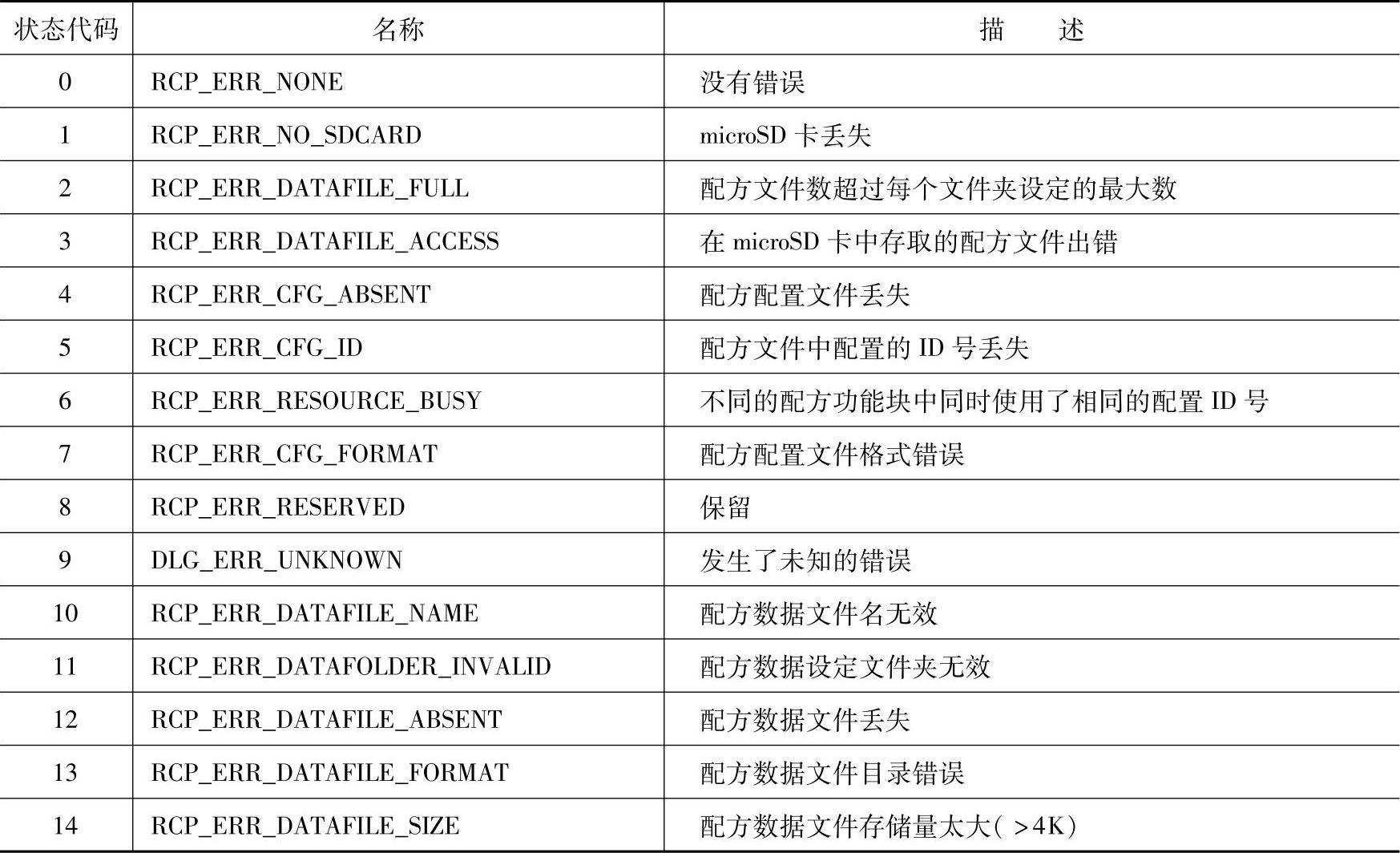

表1-23 RCP功能块错误代码
