9.4.3  AWA功能块设置

9.4.3 AWA功能块设置

1）AWA指令执行以下操作：

●源变量通过串行端口给连接设备发送指定数量的字符（AWA Input长度）。

●增加了字符的结尾（追加一个或两个在控制器属性窗口中定义的字符）。

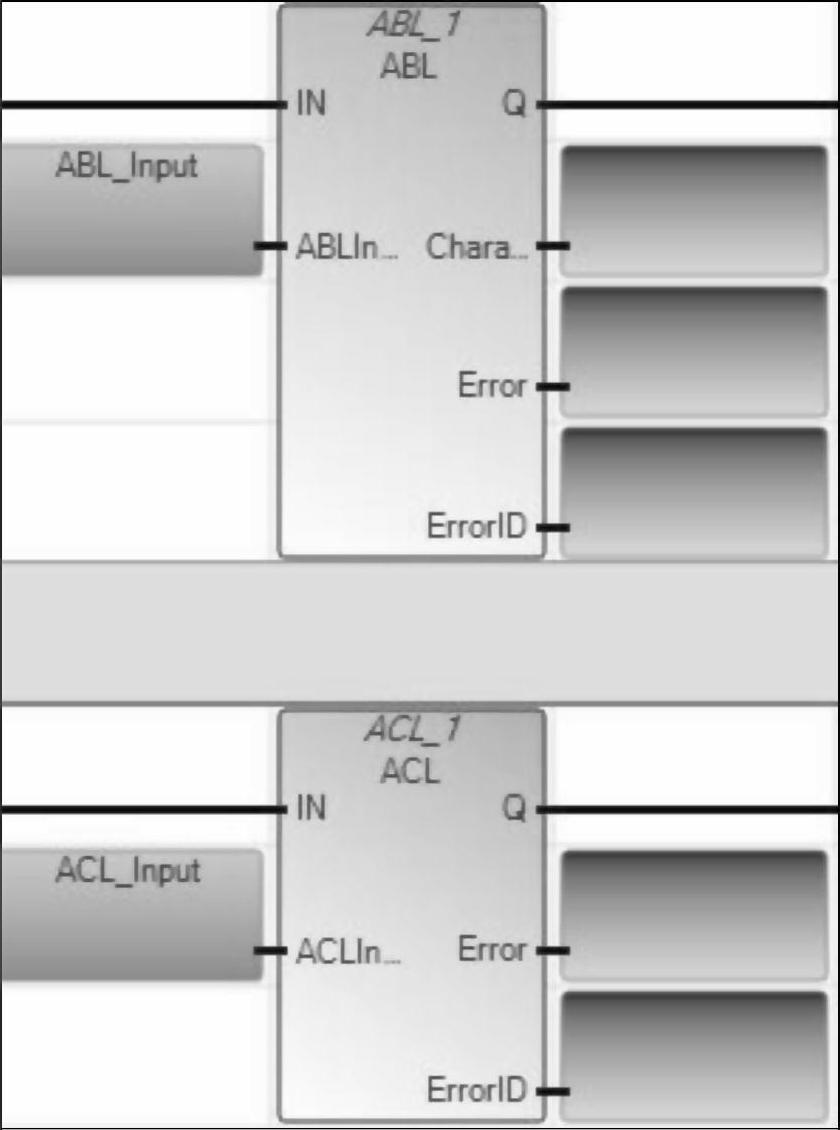

图9-27 ACL Input功能块创建

2）插入AWA功能块，对于此块，创建数据类型分别为“AWAAWT”和“ASCIILO-CADDR”的变量，分别命名为“AWA Input”、“CHAR SOURCE”。

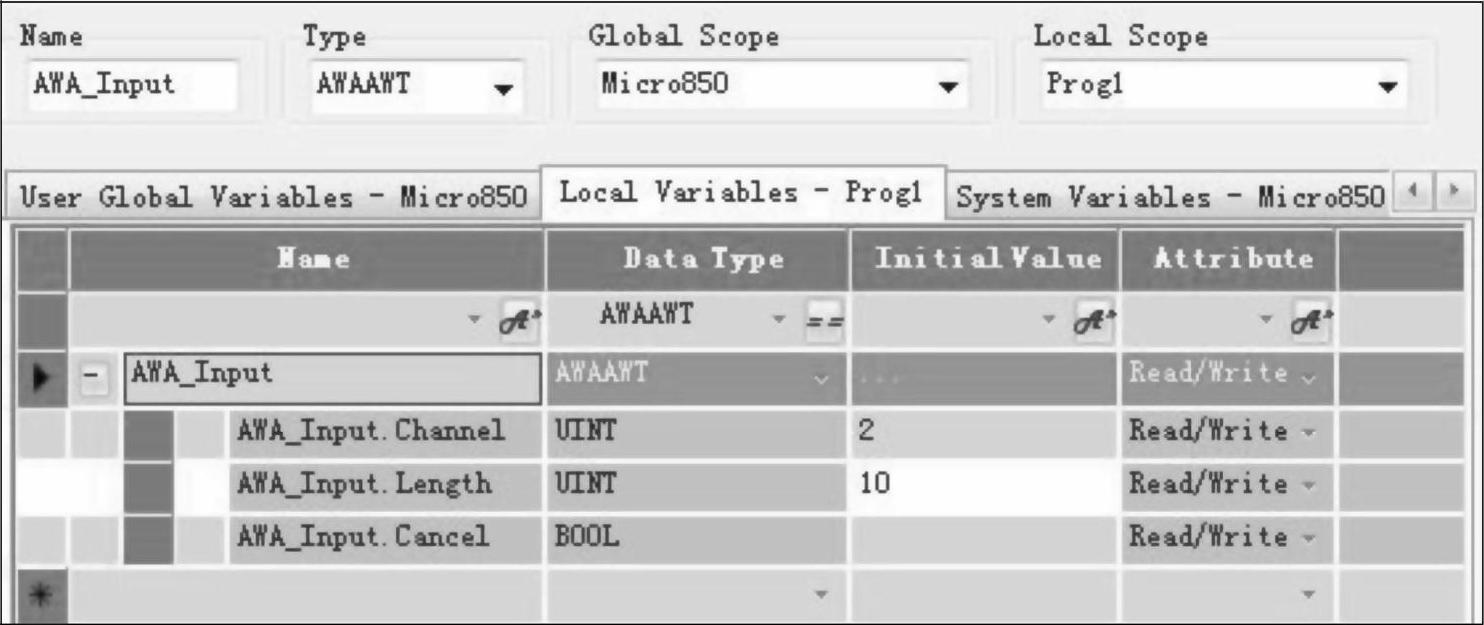

3）展开“AWA Input”变量，设置通道及要发送字符的数量，如图9-28所示。

图9-28 AWA功能块通道及字符数量设置

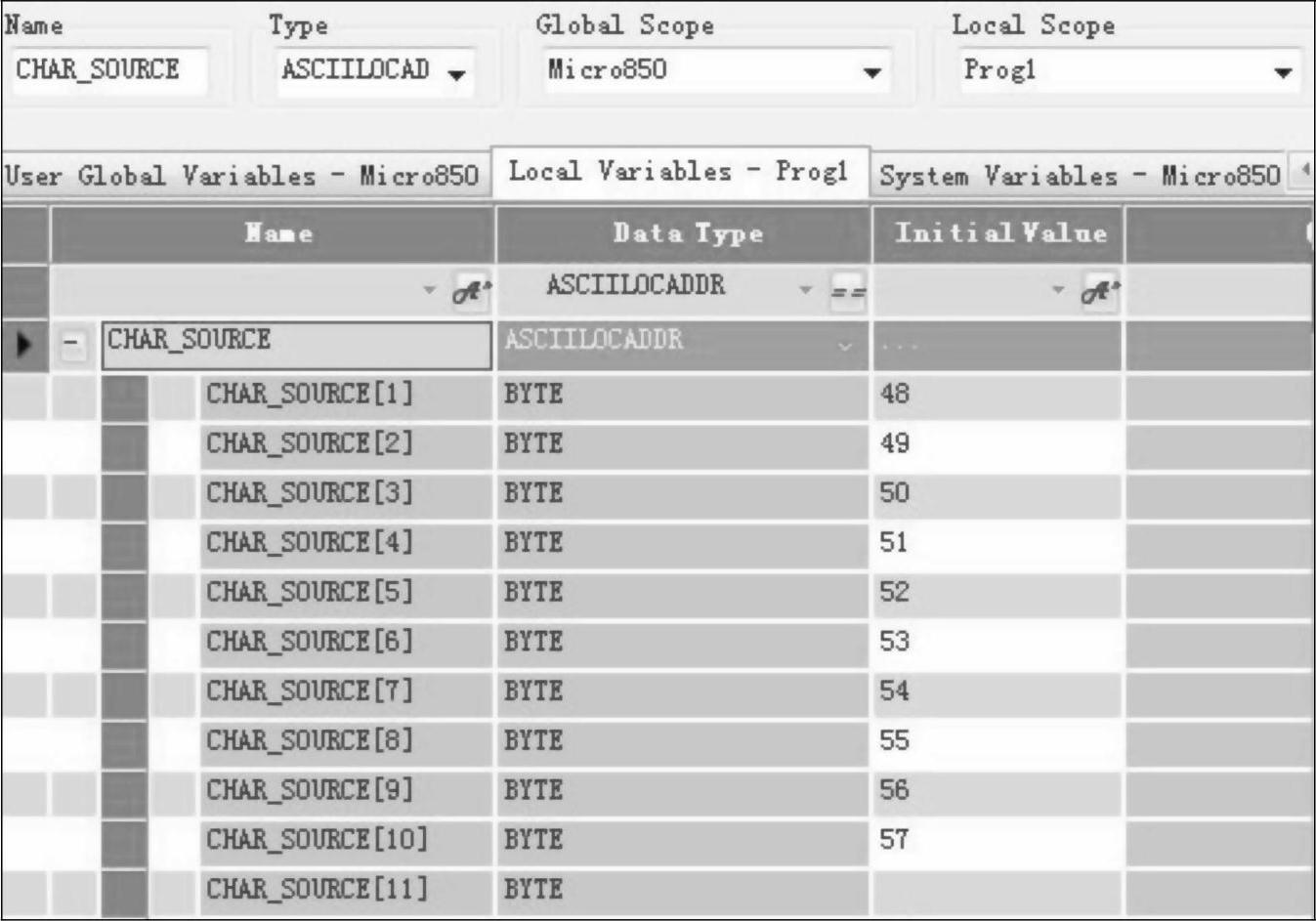

4）展开“CHAR SOURCE”变量，输入要显示的ASCII字符。如要显示数字0～9，则按照如图9-29所示设置初值。

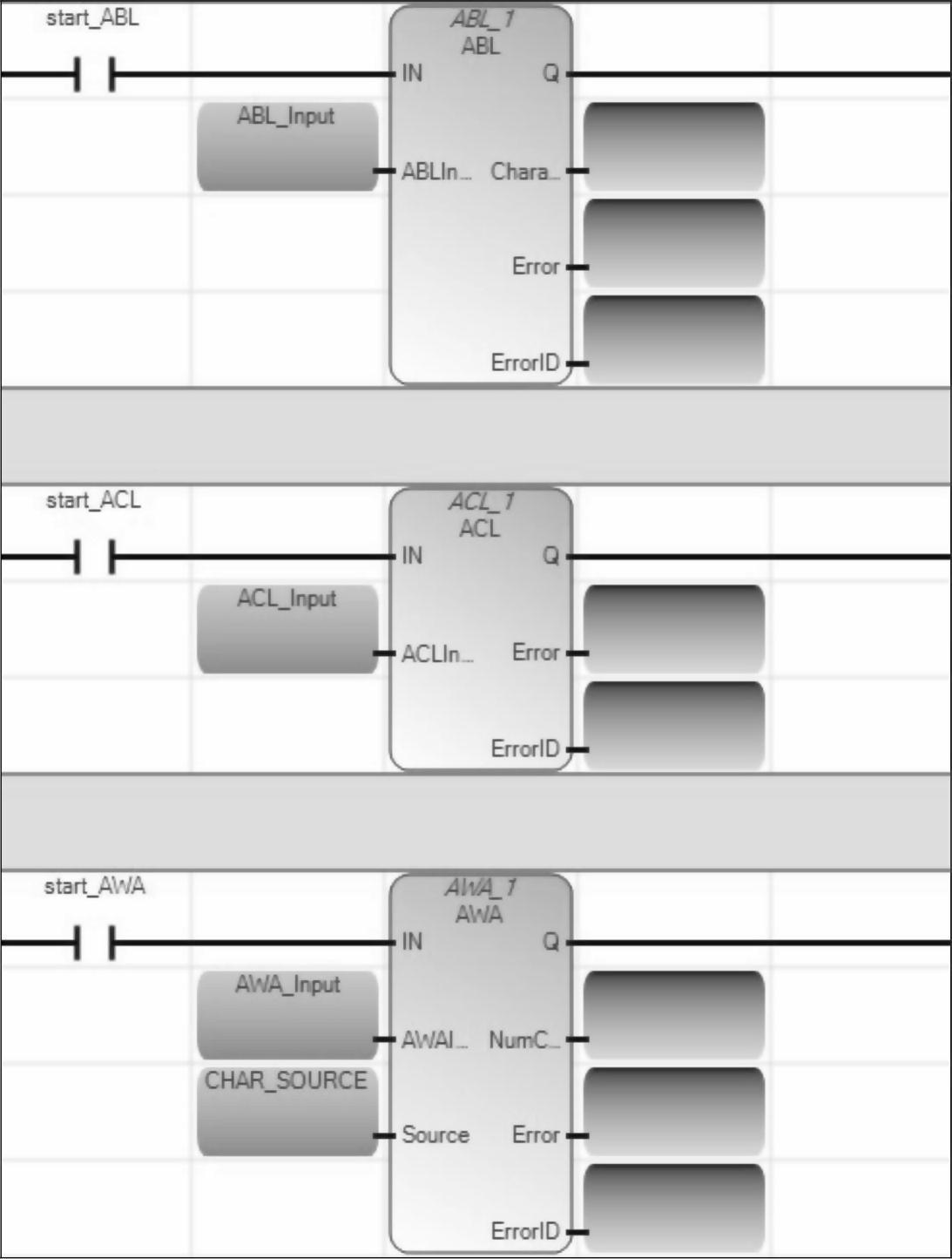

5）添加常开触点避免功能块直接触发，如图9-30所示。

图9-29 CHAR SOURCE变量设置初值

图9-30 添加常开触点

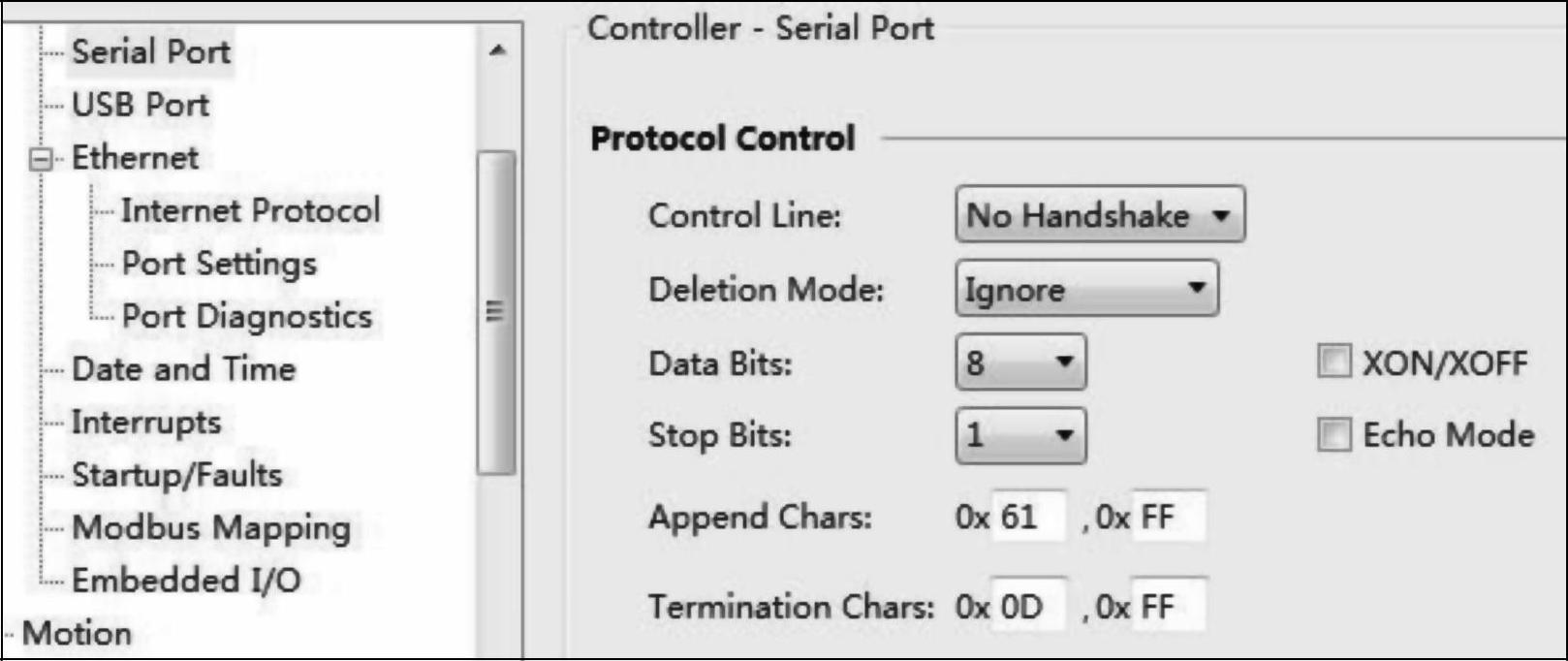

6）给AWA功能块设置一个附加字符，可根据图9-31进行设置。

图9-31 ASCII属性

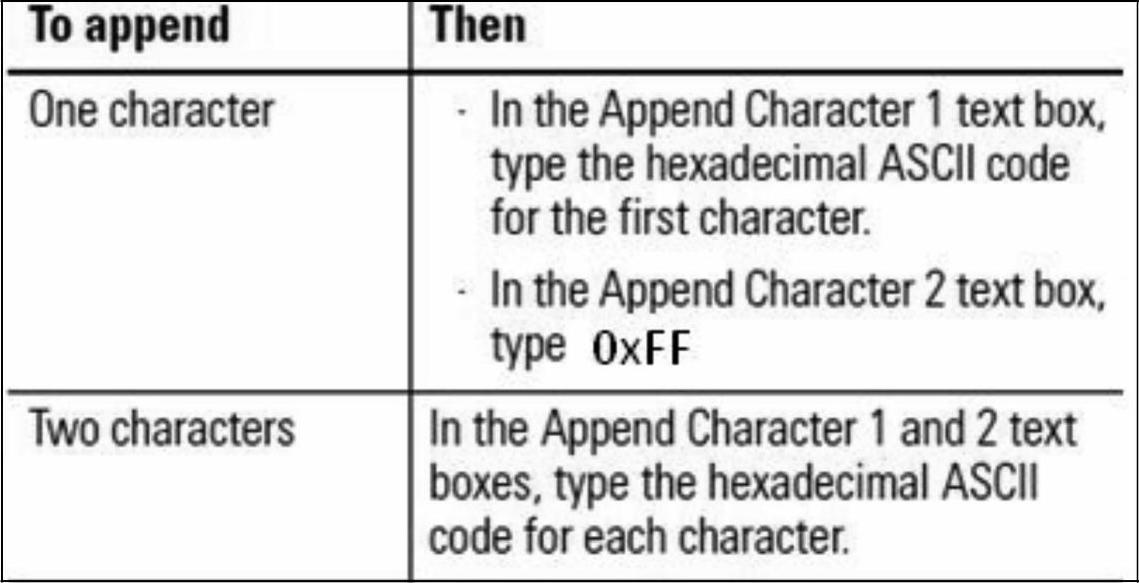

如选择附加字符“a”，则输入“0x61”来表示字符并以“0xFF”结束附加，如图9-32所示。

图9-32 AWA功能块字符设置

7）将程序编译，下载并进入调试模式，将开关start ABL置1，激活ABL功能块，字符数将显示为0，如图9-33所示。
