4.6.1  RSLinx中以太网通信

首先构成一个以太网网络，或将计算机的以太网口与PowerFlex 525变频器的以太网口进行直连。单击开始→所有程序→Rockwell Software→RSLinx→RSLinx Classic，启动RSLinx，单击图标，打开组态驱动对话框，在Available Driver Types（可选择驱动器类型）中，选择建立EtherNet/IP Driver驱动，如图4-18所示，点击Add New（添加新驱动），打开对话框，为驱动命名，点击“OK”。在Configure Driver窗口下的列表中出现AB ETHIP-1 A-B Ethernet RUN-NING字样，表示该驱动程序已经运行。关闭窗口，单击Communications→RSWho，或单击图标即可看到变频器出现在新建网络中，如图4-19所示，至此，变频器已经同计算机成功连接。

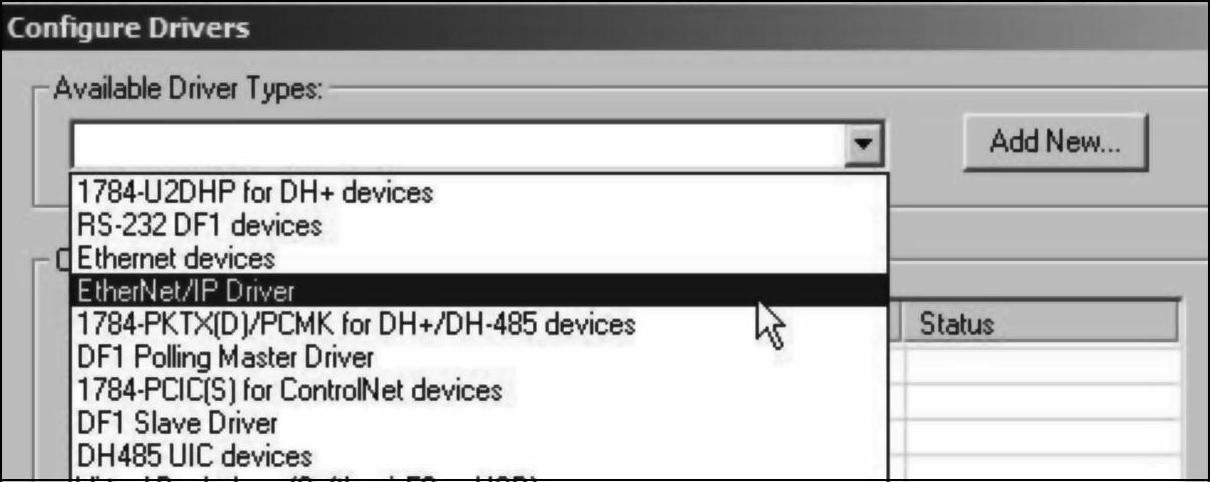

图4-18 添加以太网驱动

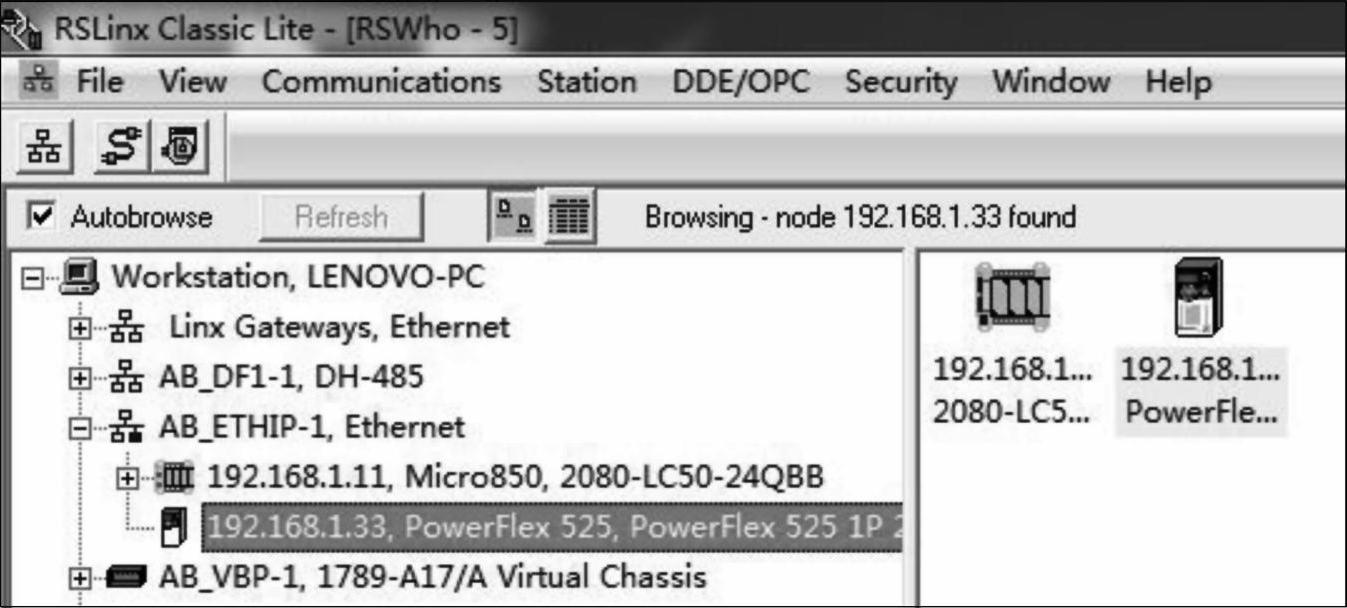

图4-19 变频器成功连接
