9.4.1  ABL功能块设置

9.4.1 ABL功能块设置

1）如图9-20所示，拖入一个功能块，然后从指令块中选择ABL功能块。ABL指令计数在缓冲区中的字符，并包括第一个终止符。

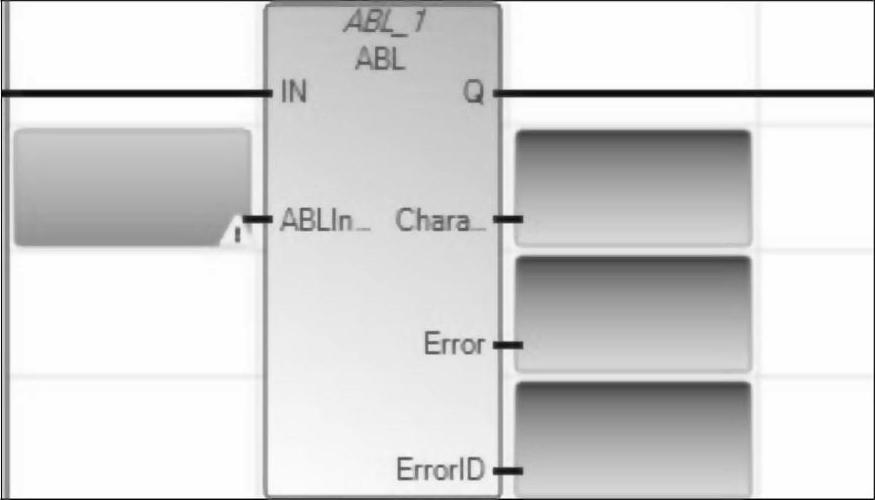

图9-20 ABL功能块选择

2）双击ABLInput输入脚，创建数据类型为ABLACB的新变量，并命名为“ABL In-put”，如图9-21所示。

3）在创建变量“ABL Input”时，可依据图9-22进行通道设置。由于使用嵌入式串口，所以分配通道2作为通信端口，如图9-23所示。

4）现在，进入Micro850的属性窗口设置通信协议，选择“Serial Port”（串行端口），ASCII作为驱动程序，波特率设为9600，如图9-24所示。

5）要使用的ABL功能模块，以读取的最后一个字符为止，并包括第一个回车（Enter键）。因此，将第一个终止符设置为0x0D，第二终止符设置为0xFF，如图9-25所示。

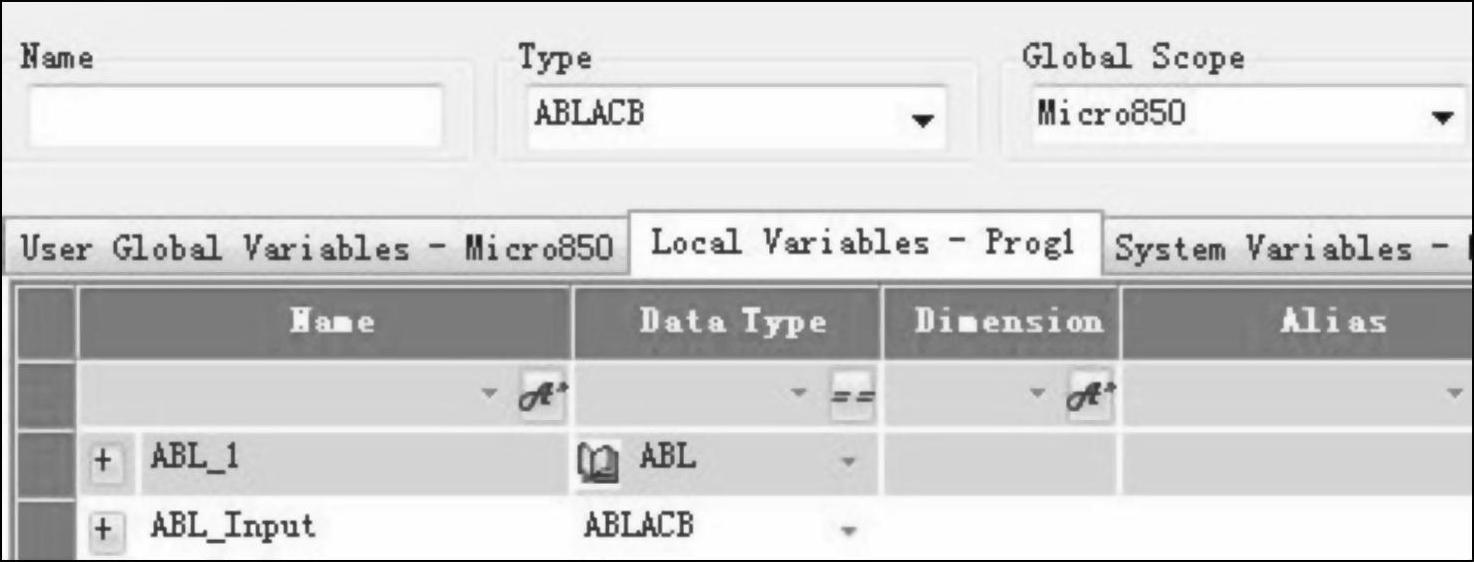

图9-21 创建“ABL Input”变量

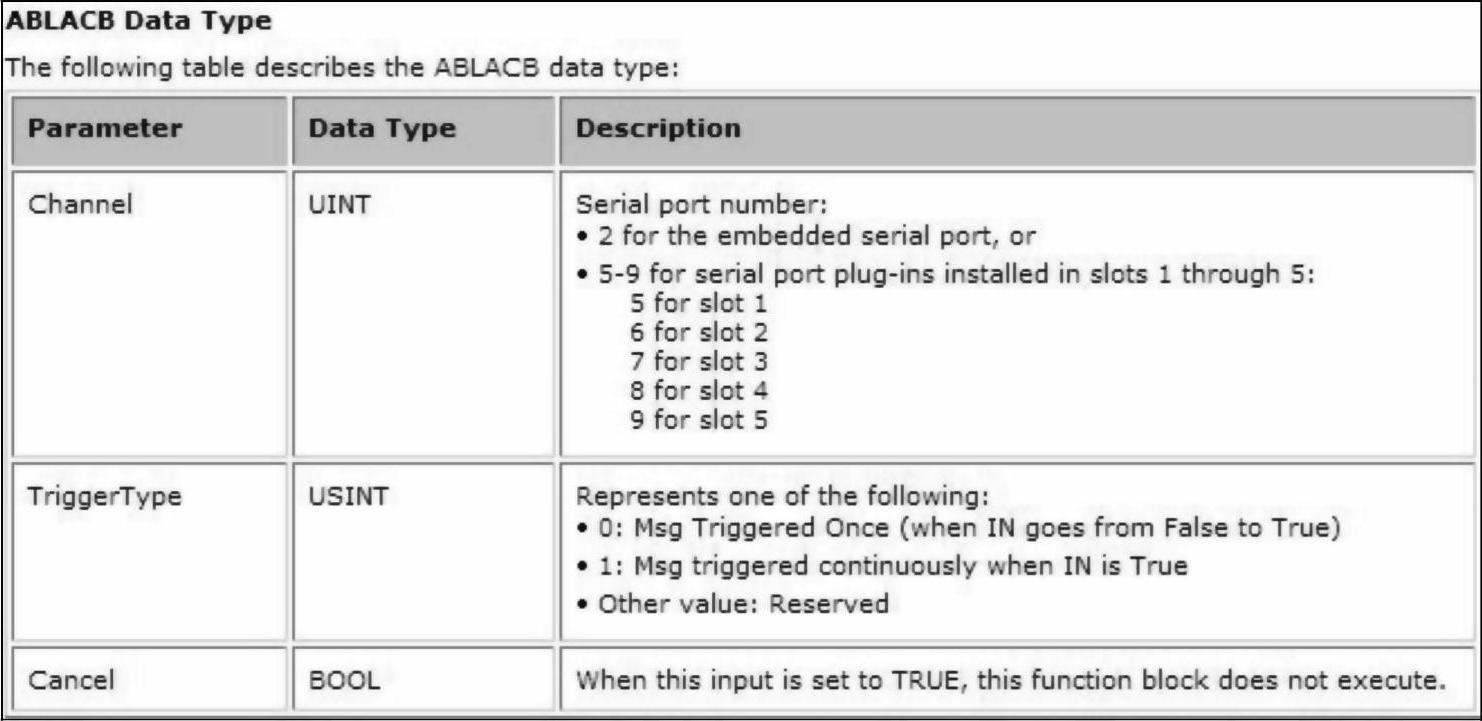

图9-22 ABLACB数据类型设置

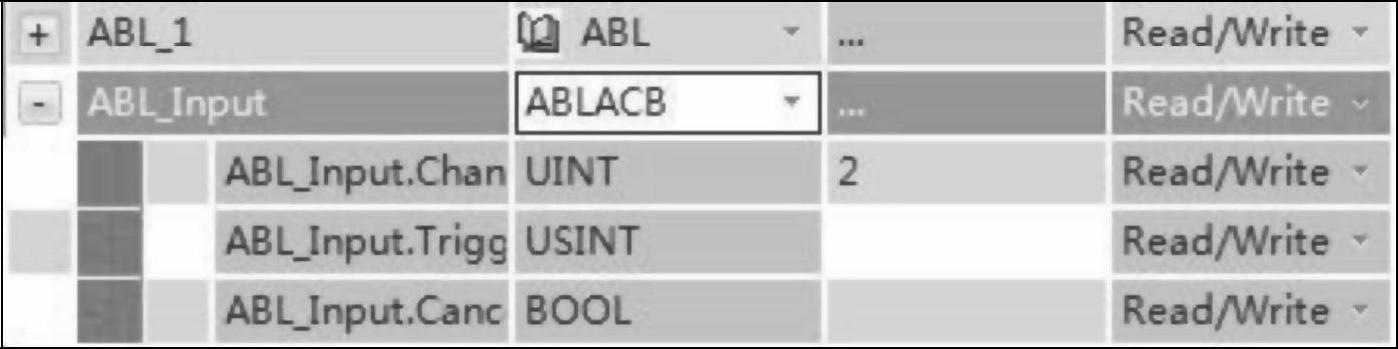

图9-23 通道设置

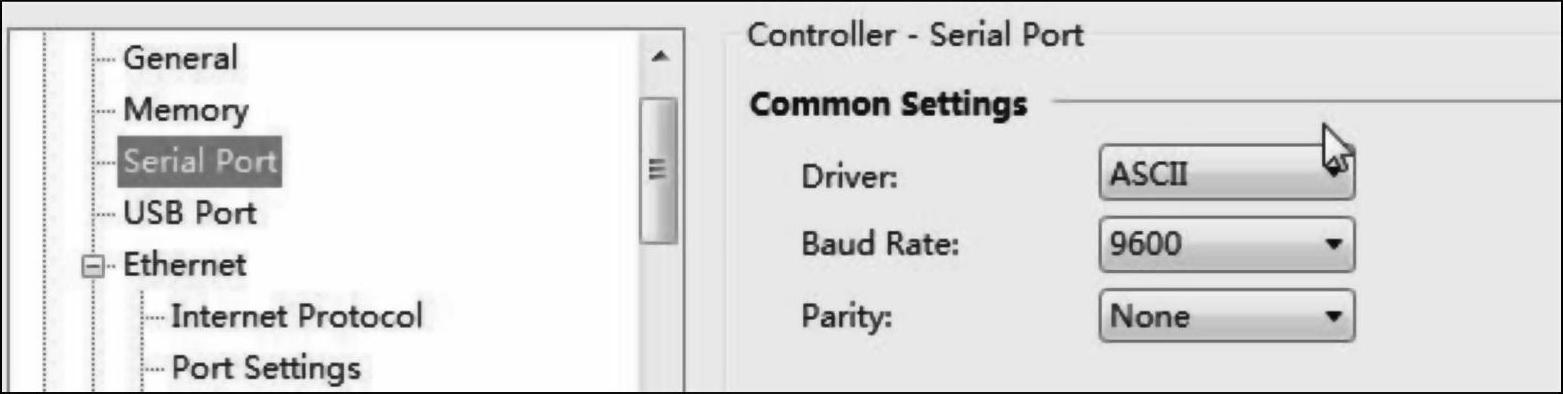

图9-24 属性窗口设置

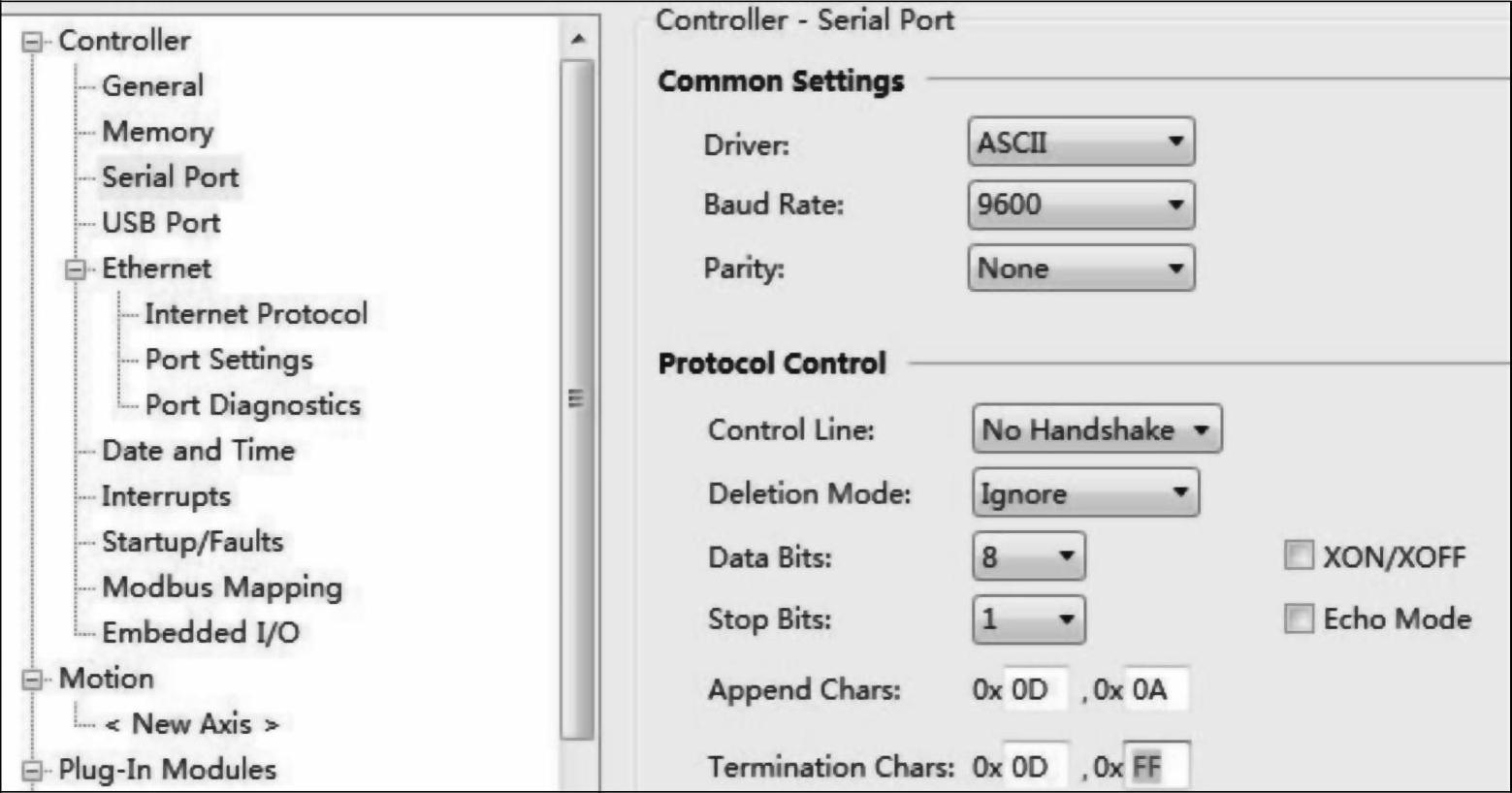

图9-25 ABL功能块终止符设置

●如果ASCII设备配置为XON/XOFF流量控制，选择XON/XOFF复选框。

●如果ASCII设备是CRT或预先配置为半双工传输，选择回波模式复选框。
