6.3  MSG功能块的使用

6.3 MSG功能块的使用

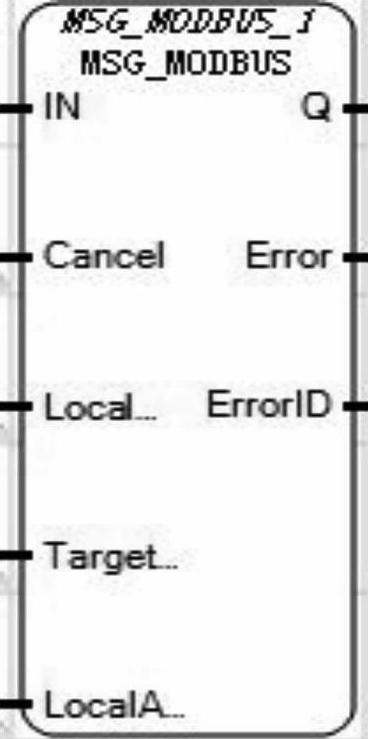

在Modbus通信中要用到的通信指令块为网络通信协议信息传输（MSG MODBUS）指令，如图6-6所示。

图6-6 网络通信协议信息传输功能块

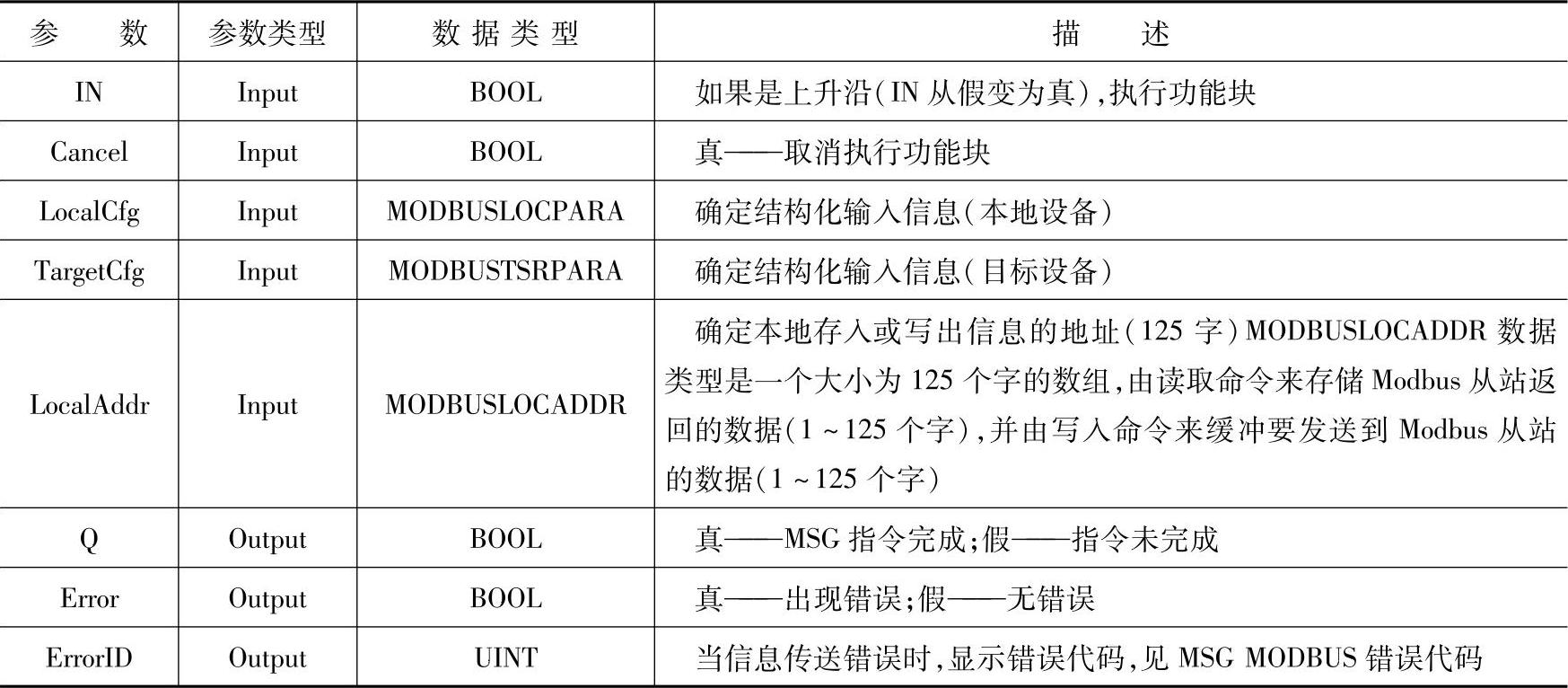

该功能块用于传送网络通信协议（Modbus）信息，例如读写目标设备的寄存器中的信息。其参数列表见表6-1。

表6-1 网络通信协议信息传输功能块参数列表

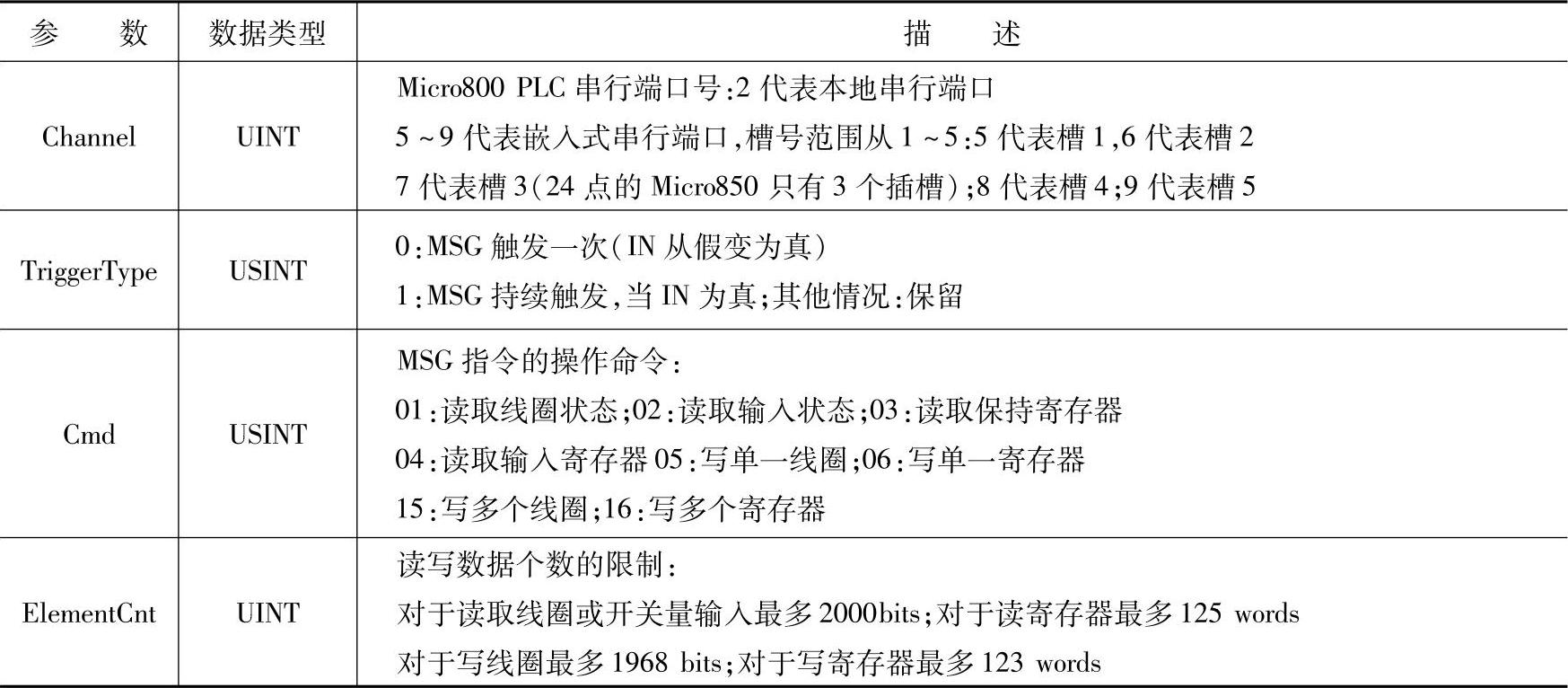

MODBUSLOCPARA数据类型见表6-2。

表6-2 MODBUSLOCPARA数据类型

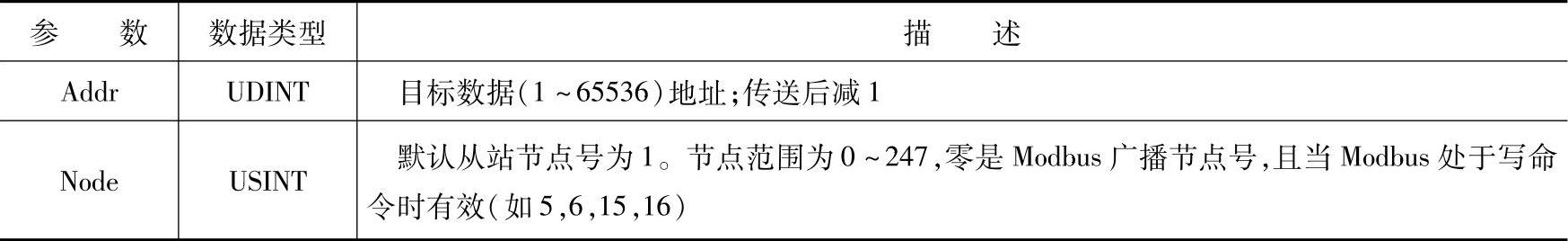

MODBUSTARPARA数据类型见表6-3。

表6-3 MODBUSTARPARA数据类型

提示：由于目标数据地址传送后会自动减1，所以在给MSG指令读写地址时，需要在要读写的实际地址基础上加1后给到Addr上，这样才能使MSG指令读写到正确的地址。

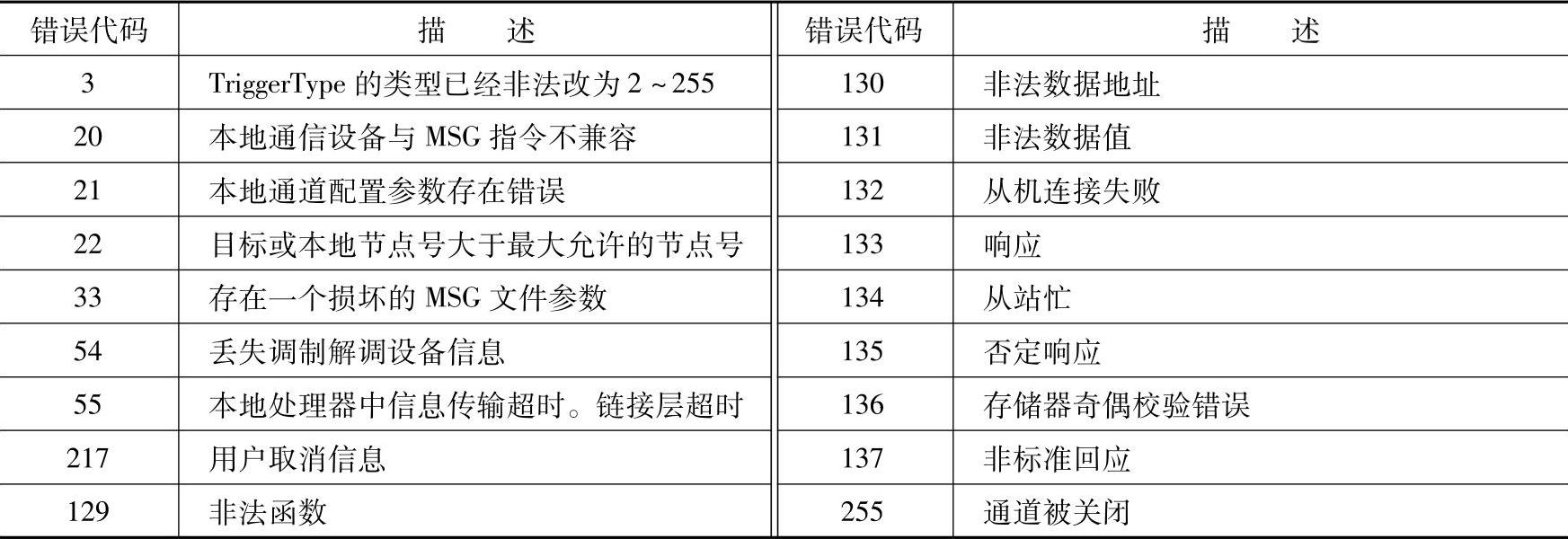

MSG MODBUS错误代码见表6-4。

表6-4 MSG MODBUS错误代码
