9.6.2 OPC Client调试设置

1）通过“Programs→Rockwell Software→RSLinx→Tools”打开“OPC Test Client”。

2）单击“Server→Connect”，然后选择“RSLinx OPC Server”，如图9-54、图9-55所示。

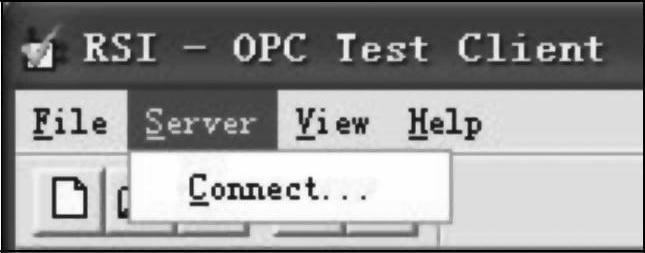

图9-54 运行OPC Test Client

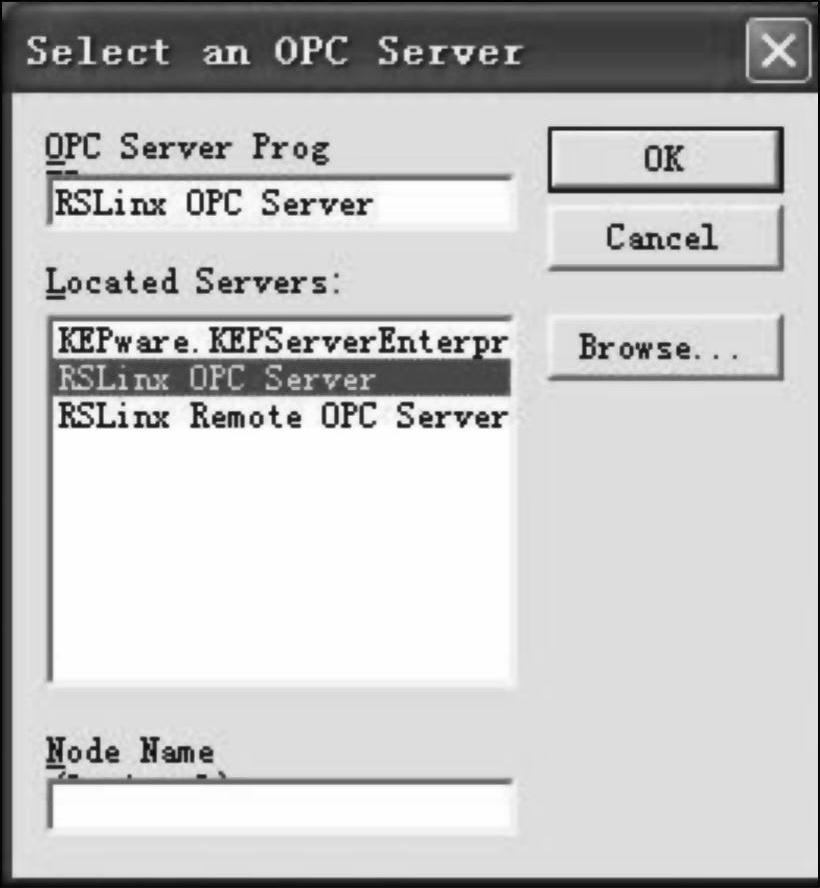

图9-55 选择“RSLinx OPC Server”

3）依次点击“Group→Add New Group”，然后在“Group Name”中输入“Test”并点击“OK”结束，如图9-56所示。

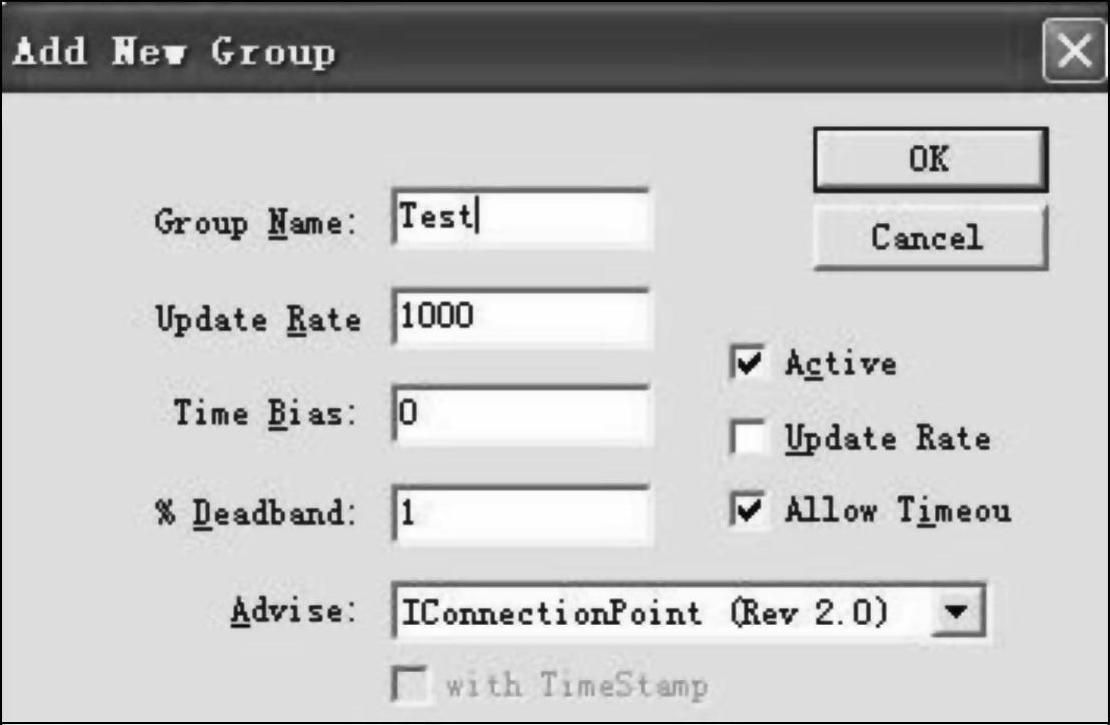

图9-56 添加一个新组

4）单击“Item→Add New OPC Item”，然后在“Item Name”中输入项目名称“[zzz]M850 INT”，如图9-57所示。

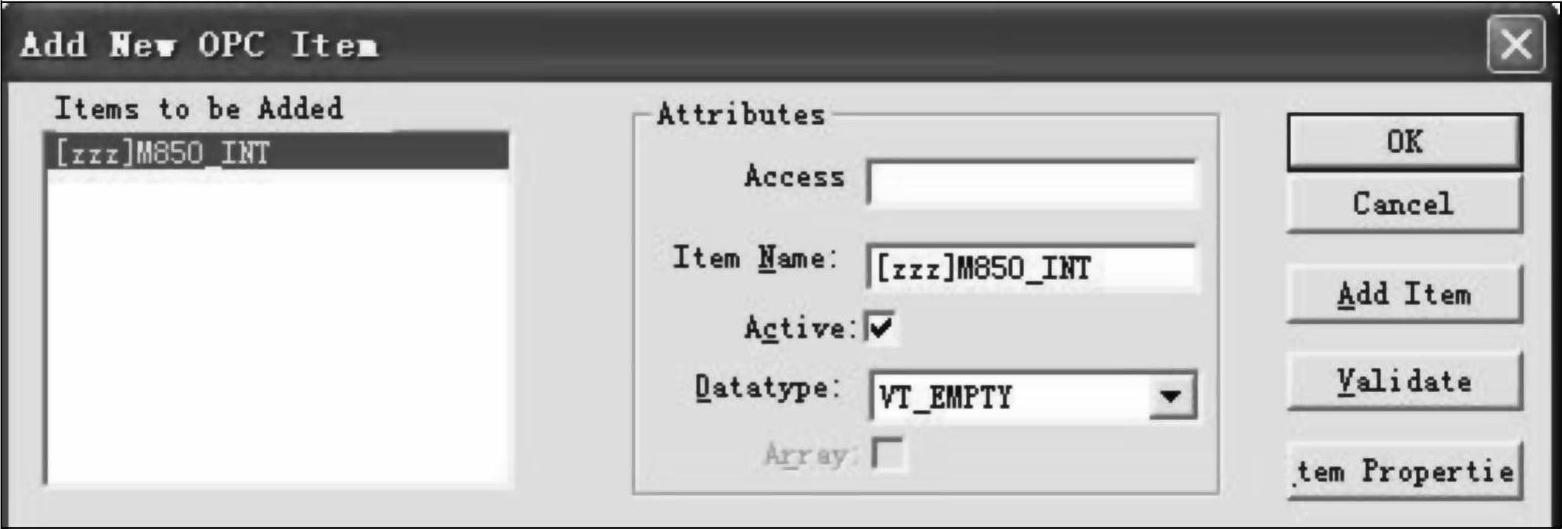

图9-57 添加新的项目

5）点击“Add Item”按钮依次加入其余变量：“[zzz]M850 DINT、[zzz]M850REAL、[zzz]M850 BOOL”，如图9-58所示。

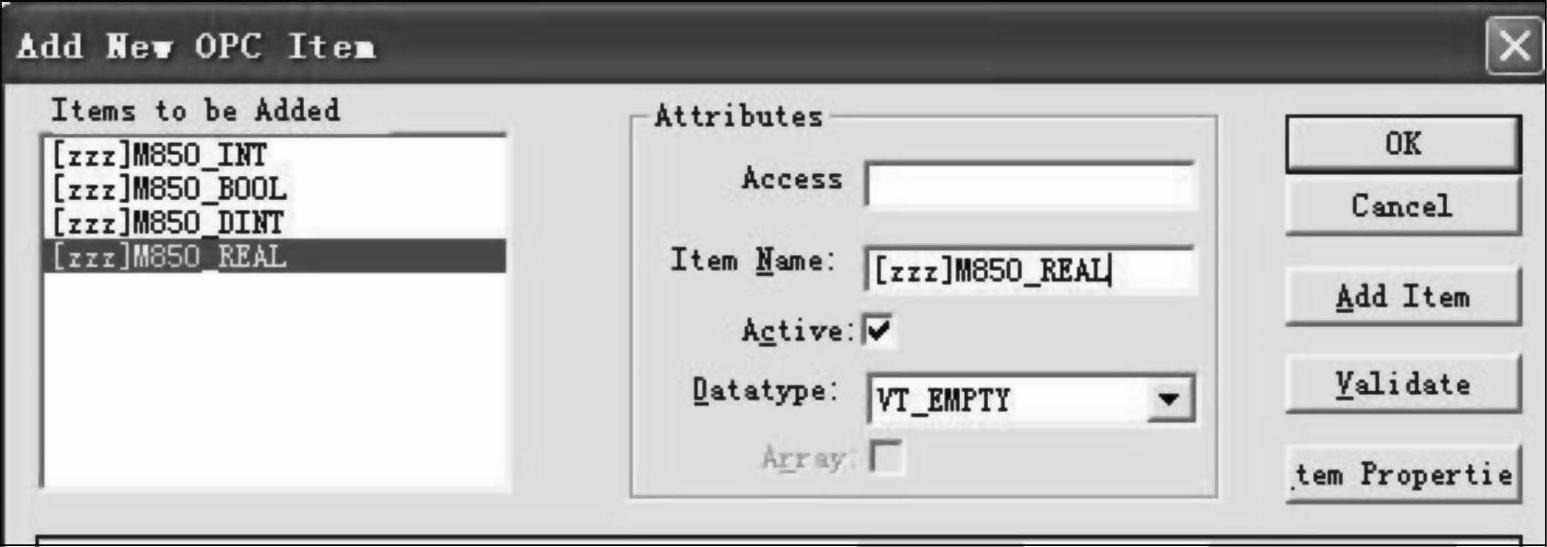

图9-58 添加变量

6）变量添加完成后点击“OK”，界面显示验证变量，如图9-59所示。

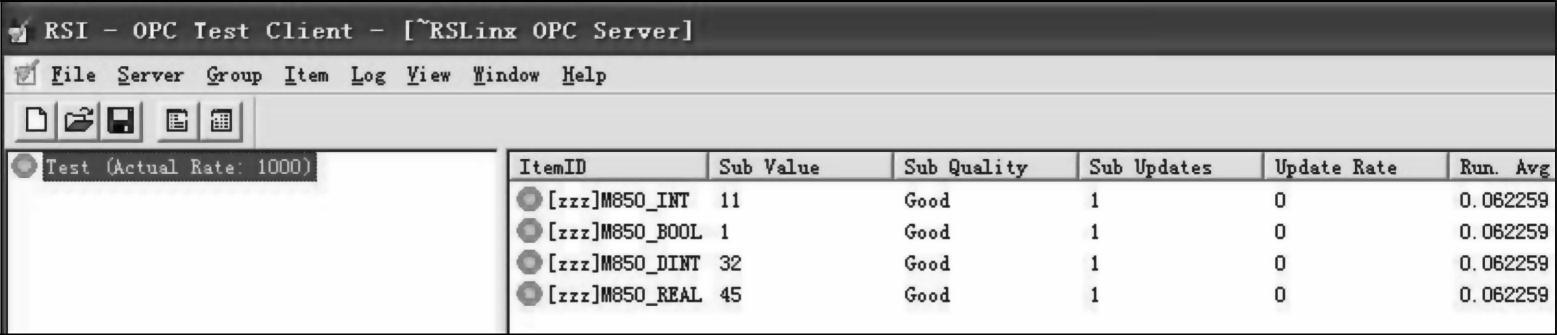

图9-59 验证变量

7）与CCW调试模式下的变量值进行比较，可发现两者值相等，如图9-60所示。

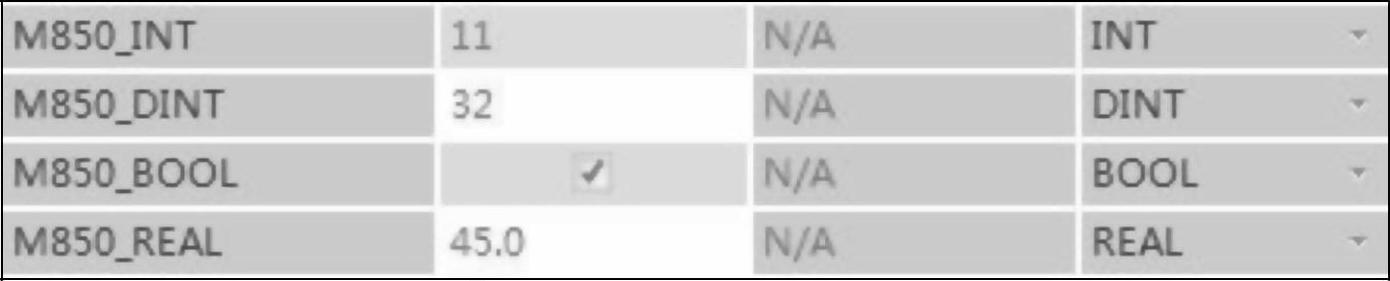

图9-60 CCW调试模式下的变量值
