2.3  Micro800控制器嵌入式模块

介绍了Micro830控制器的硬件特性和本地I/O设置以后，下面重点介绍Micro830控制器的嵌入式模块，这些模块不仅适用于Micro830控制器，还适用于Micro800控制器中其他系列的控制器（如Micro850）。Micro830控制器最少可以插两个嵌入式模块，最多可以插5个嵌入式模块。其嵌入式模块类型见表2-5。

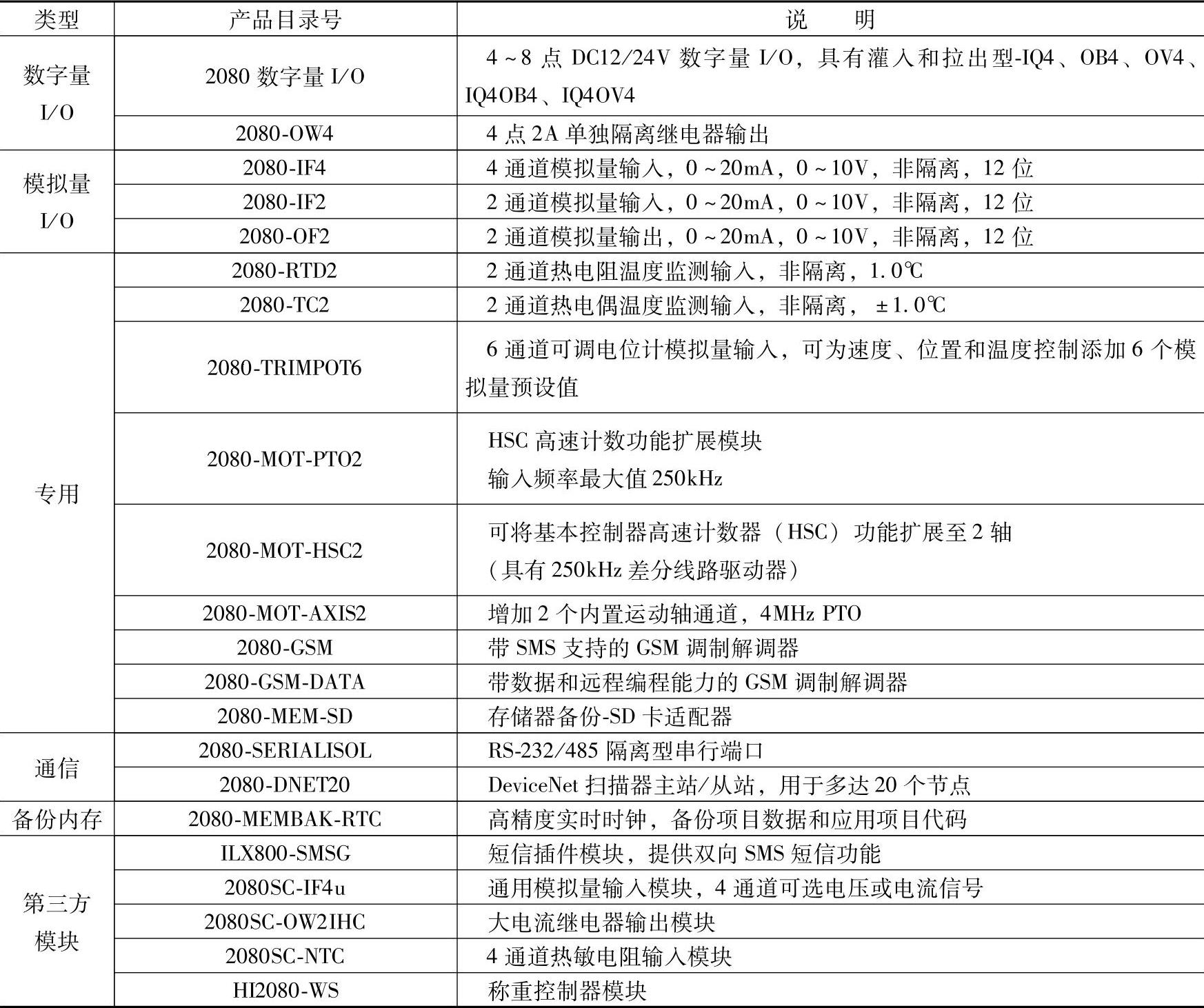

表2-5 Micro830控制器嵌入式模块类型

Micro850控制器也兼容以上嵌入式模块。了解最新的嵌入式模块信息可以登录到Rock-well官方网站查看产品信息。

在介绍Micro830控制器的嵌入式模块之前，先来介绍一下控制器的外部电源模块。

在较小的系统中，当没有DC24V电源供应时，可以使用型号为2080-PS120-240VAC的电源模块，图2-9所示为外部交流供电模块接线图。

其中，PAC-1为交流电的相线，PAC-2为交流电的零线，PAC-3为安全地线；DC-1和DC-2为+DC24V，DC-3和DC-4为-DC24V，承受的最大直流电流为1.6A。

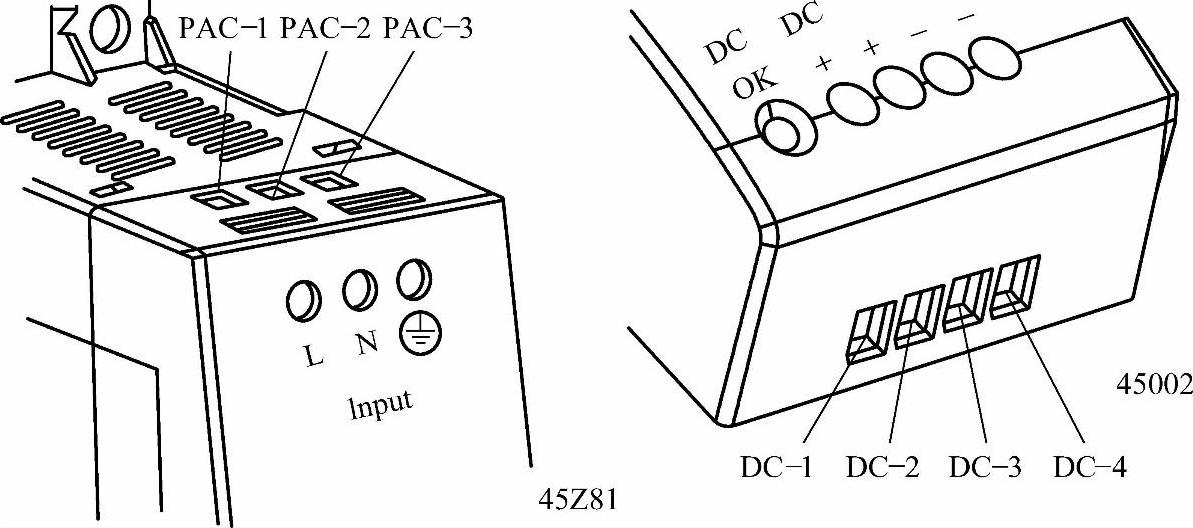

图2-9 外部交流供电模块接线图
