8.2.2 模拟量输出模块的组态
本节以2080-OF2为例介绍模拟量输出模块的组态。
1）如8.2.1节2080-RTD2组态一样，打开“控制器属性”界面。
2）右键单击想要组态的功能性插件插槽，然后选择2080-OF2功能性插件，如图8-6所示。

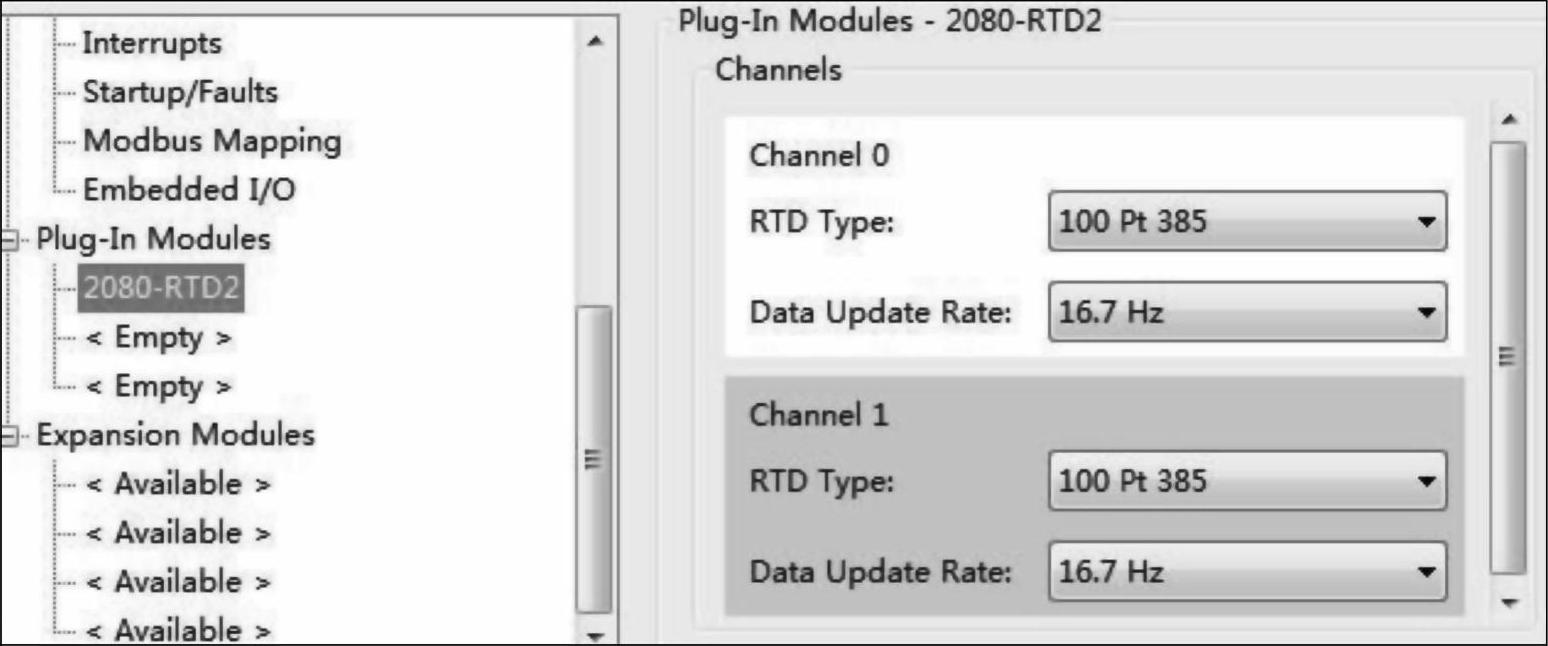

图8-4 2080-RTD2参数设置

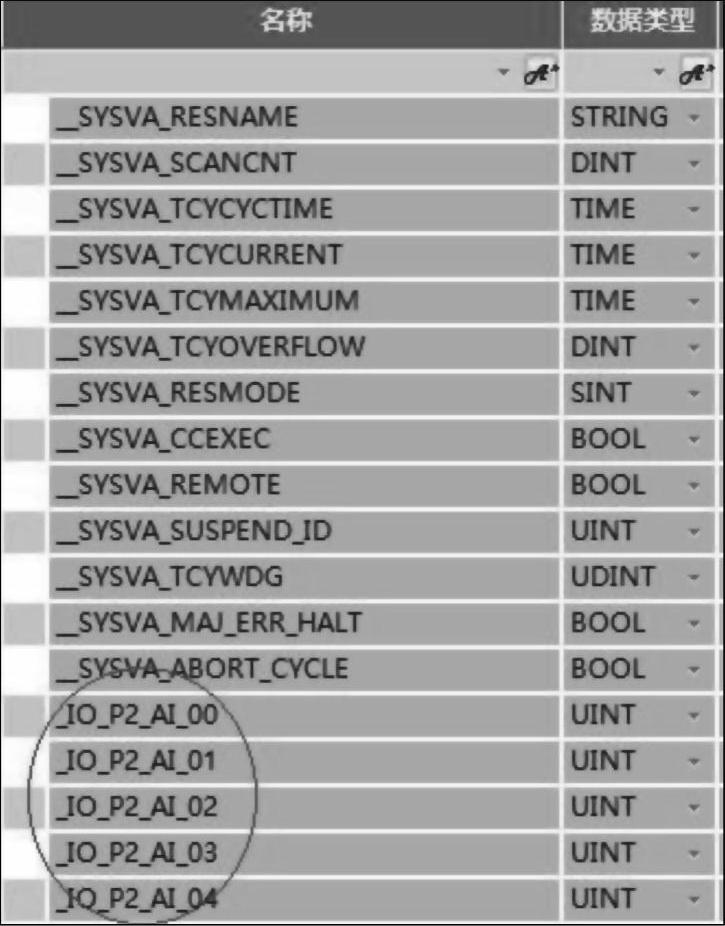

图8-5 模拟量输入

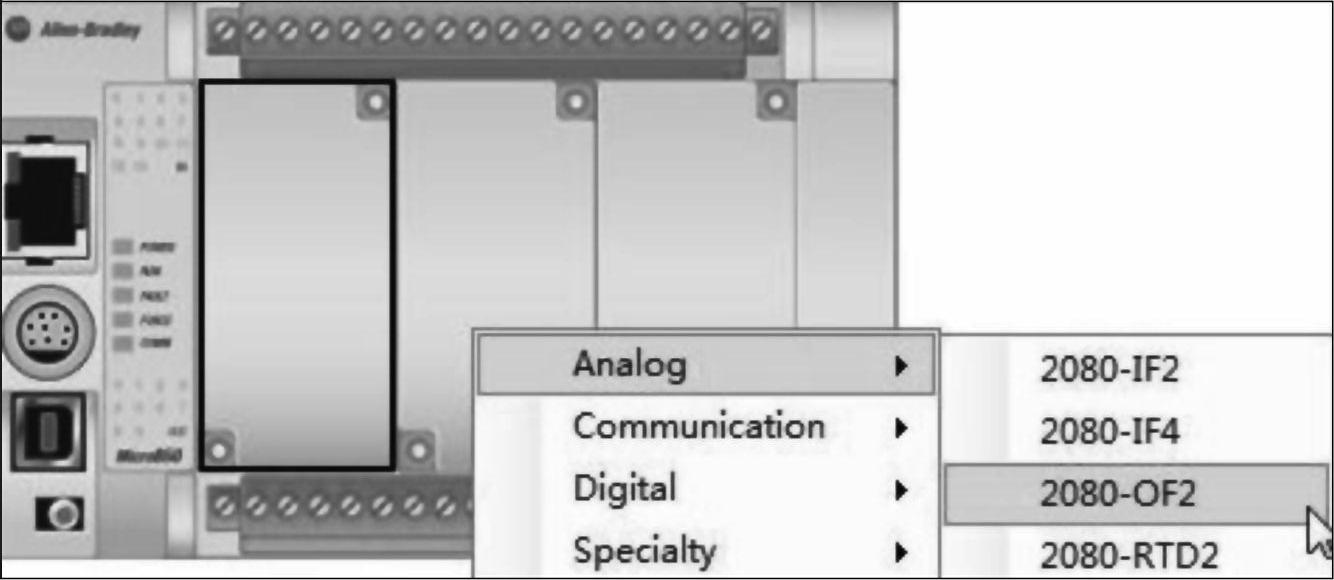

图8-6 模拟量输出模块的选择
3）单击2080-OF2模拟量输出模块，根据所选的通道和所需的输出设置其组态属性，如图8-7所示。

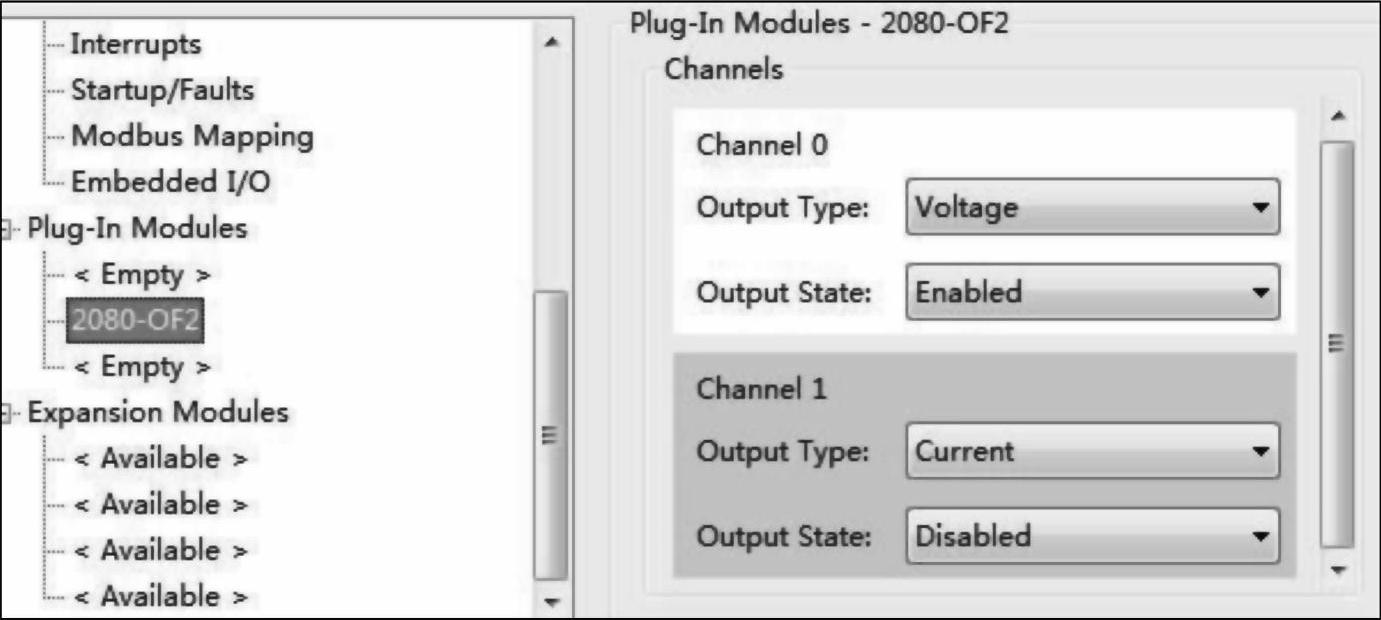

图8-7 模拟量输出模块参数的设定

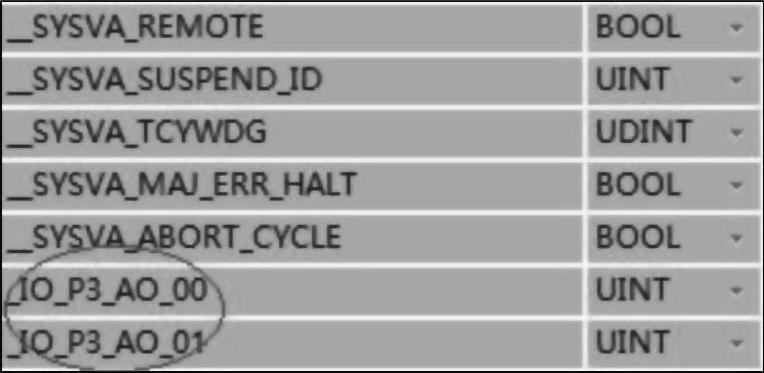

4）当模块处于运行模式且传感器与功能性插件相连时，全局变量字段_IO_P3_AO_00和_IO_P3_AO_01将输出给定的模拟量，如图8-8所示。
图8-8 模拟量输出
