2.1  Micro830控制器硬件特性

2.1 Micro830控制器硬件特性

Micro830控制器是带有嵌入式输入/输出的经济型控制器，根据控制器的类型，它可以插2～5个模块。按照其I/O点数可以分为四种款型：10点、16点、24点和48点。具体型号如下：

10点：2080-LC30-10QWB、2080-LC30-10QVB；

16点：2080-LC30-16QWB、2080-LC30-16AWB、2080-LC30-16QVB；

24点：2080-LC30-24QWB、2080-LC30-24QBB、2080-LC30-24QVB；

48点：2080-LC30-48QWB、2080-LC30-48AWB、2080-LC30-48QBB、2080-LC30-48QVB。

Micro830控制器的外形如图2-1、图2-2和图2-3所示。它是一种固定式的控制器，具体描述见表2-1和表2-2。

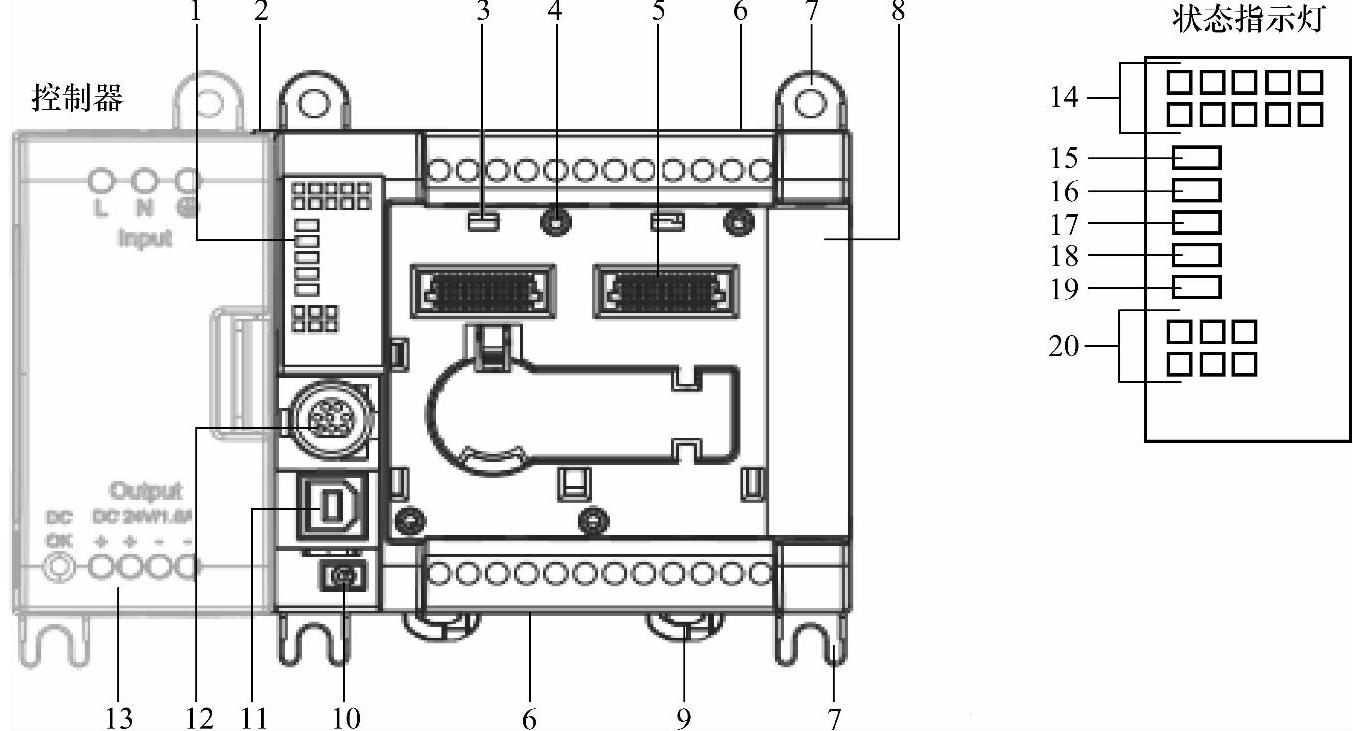

图2-1 10\16点Micro830控制器和状态指示灯

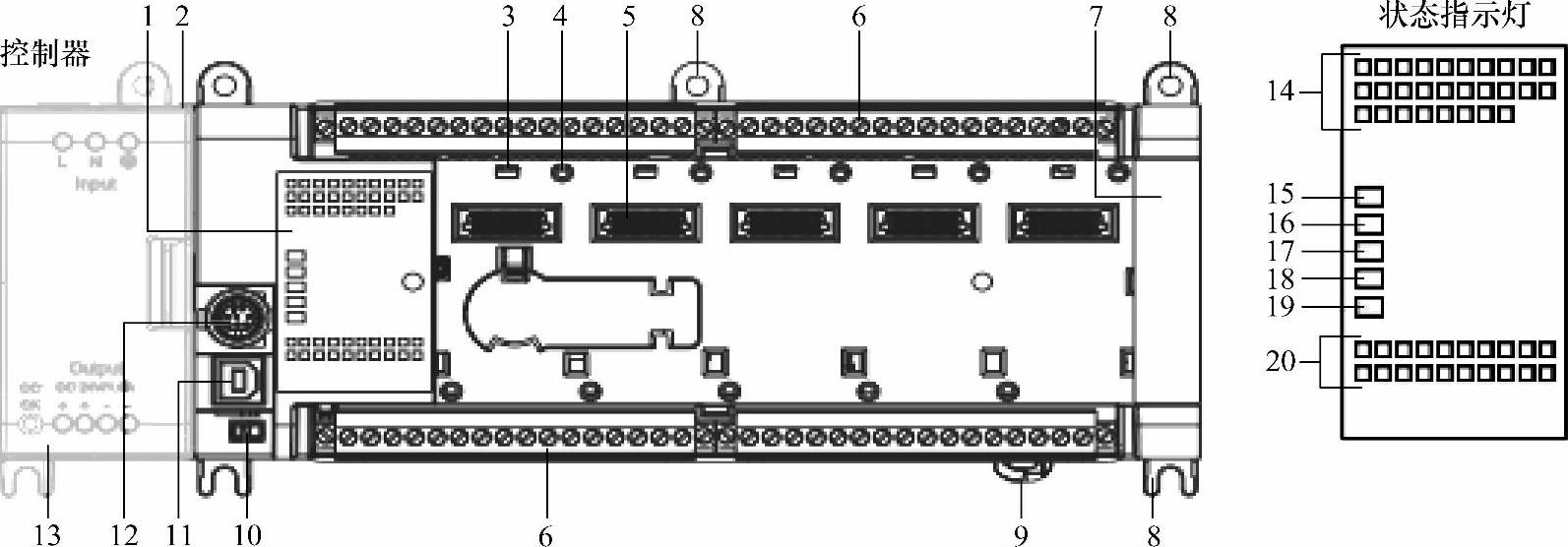

图2-2 48点Micro830控制器和状态指示灯

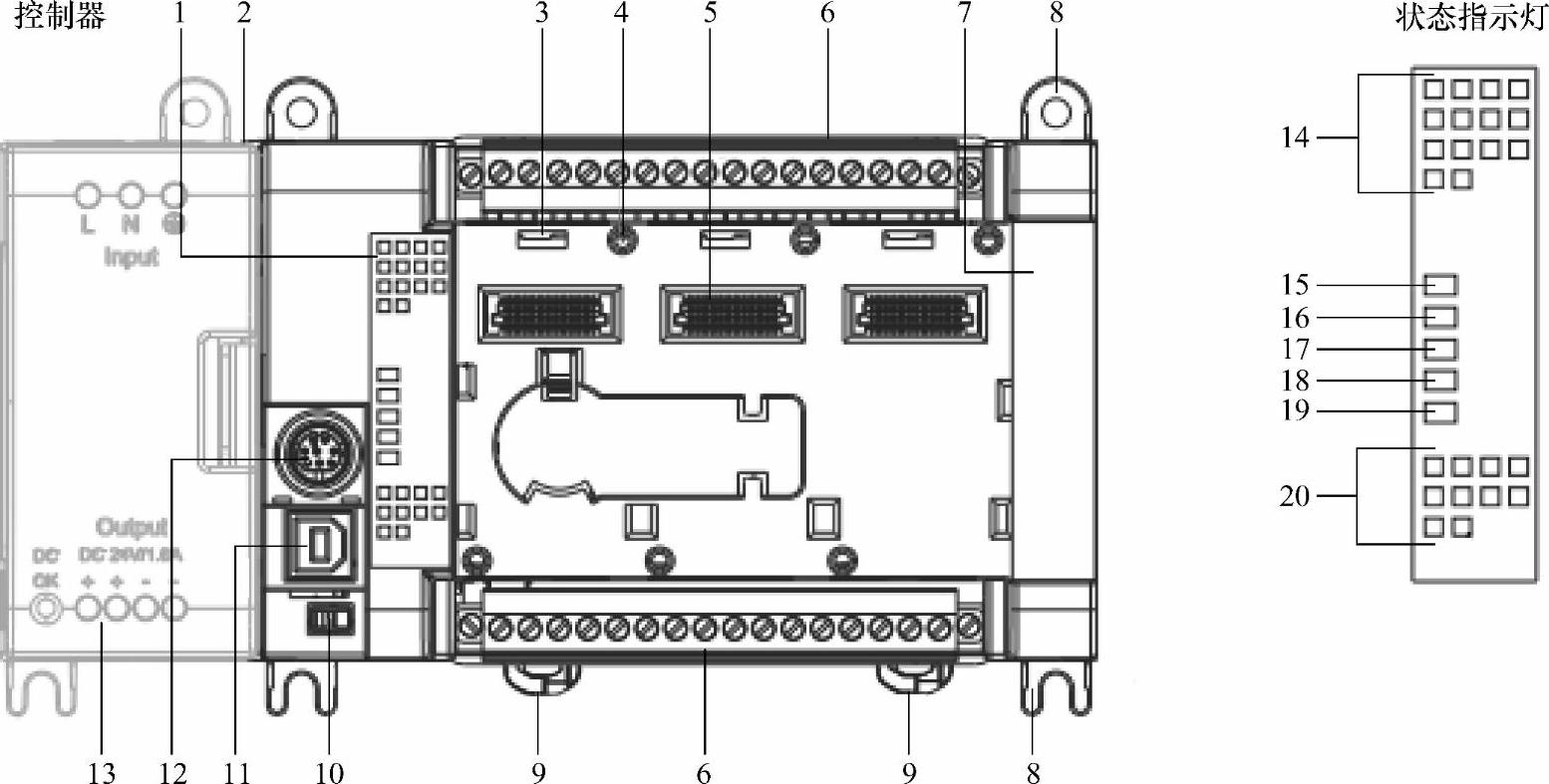

图2-3 24点Micro830控制器和状态指示灯

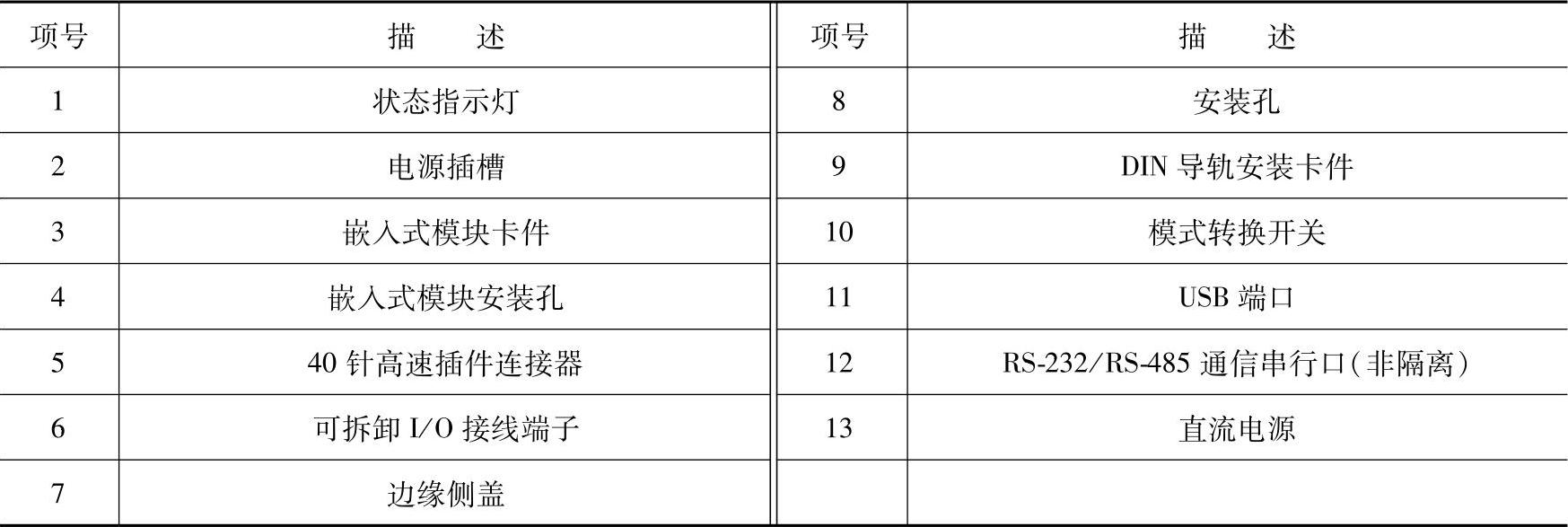

表2-1 Micro830控制器硬件说明

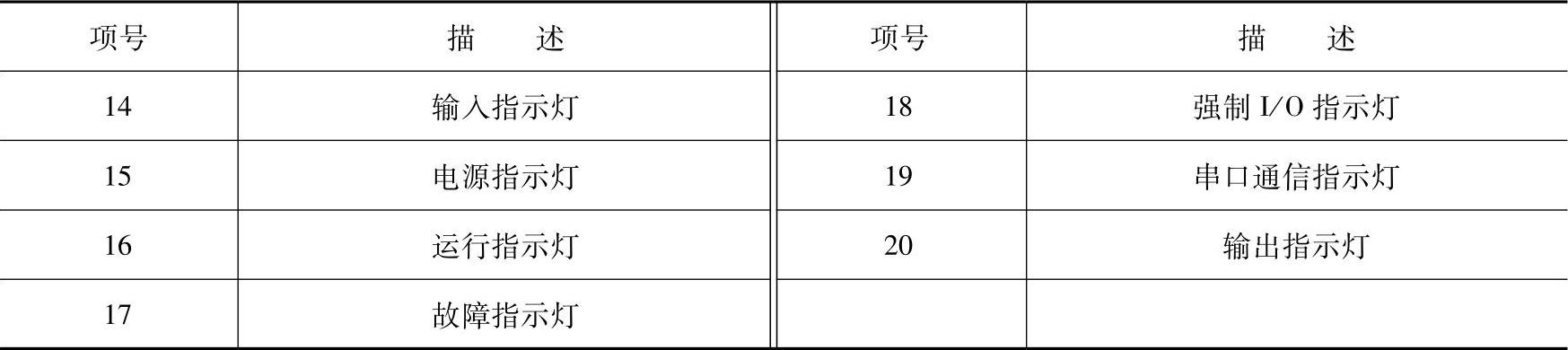

表2-2 Micro830控制器状态指示灯说明
