11.1.3 PowerFlex 4M的I/O端子接线

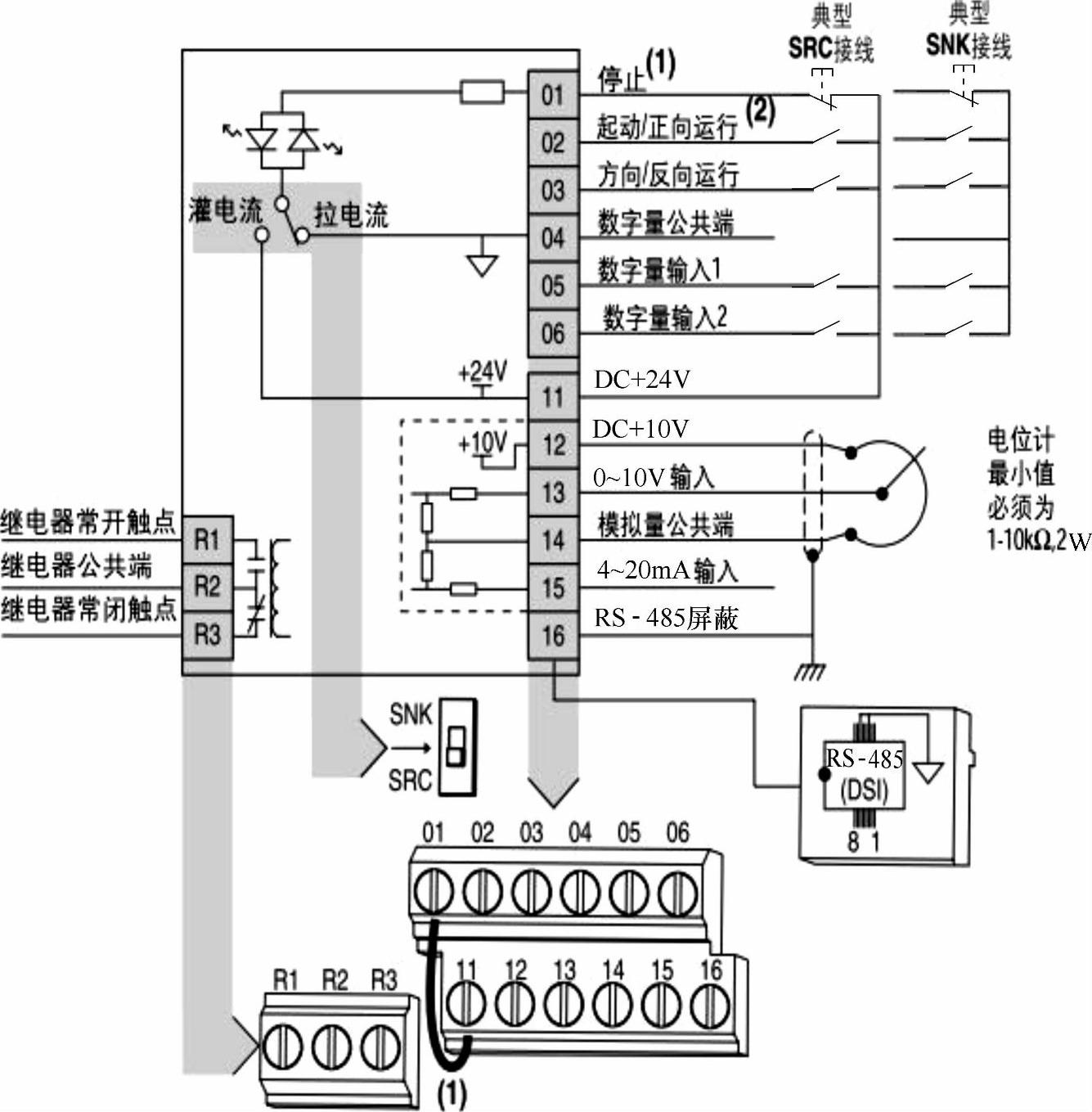

PowerFlex 4M变频器的控制端子接线方式如图11-3所示。
图11-3 PowerFlex 4M控制端子接线图
在电动机起动前，用户必须检查控制端子接线：
（1）检查并确认所有输入连接是否正确；
（2）检查并确认所有的数字量控制电源是24V；
（3）检查并确认灌入（SNK）/拉出（SRC）DIP开关设置是否正确。
注意：默认状态DIP开关为拉出（SRC）状态。I/O端子01（停止）和11（DC+24V）短接以允许从键盘起动。如果控制接线方式改为灌入（SNK），该短接线必须从I/O端子01和11间去掉，并安装到I/O端子01和04之间。各端子说明见表11-5。

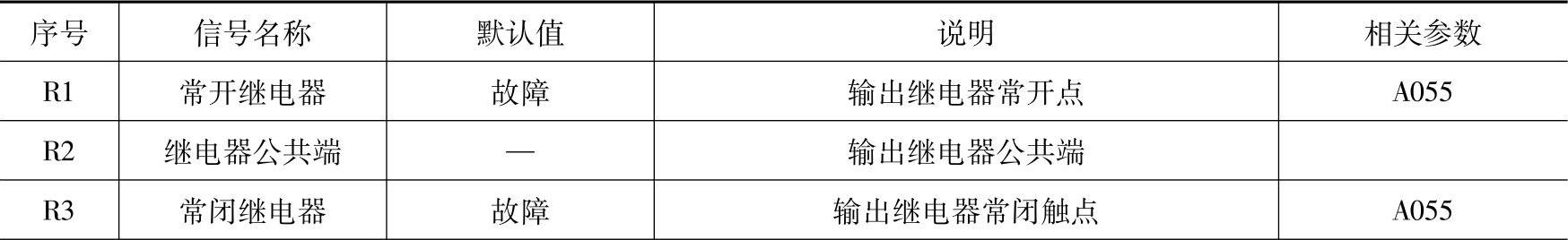

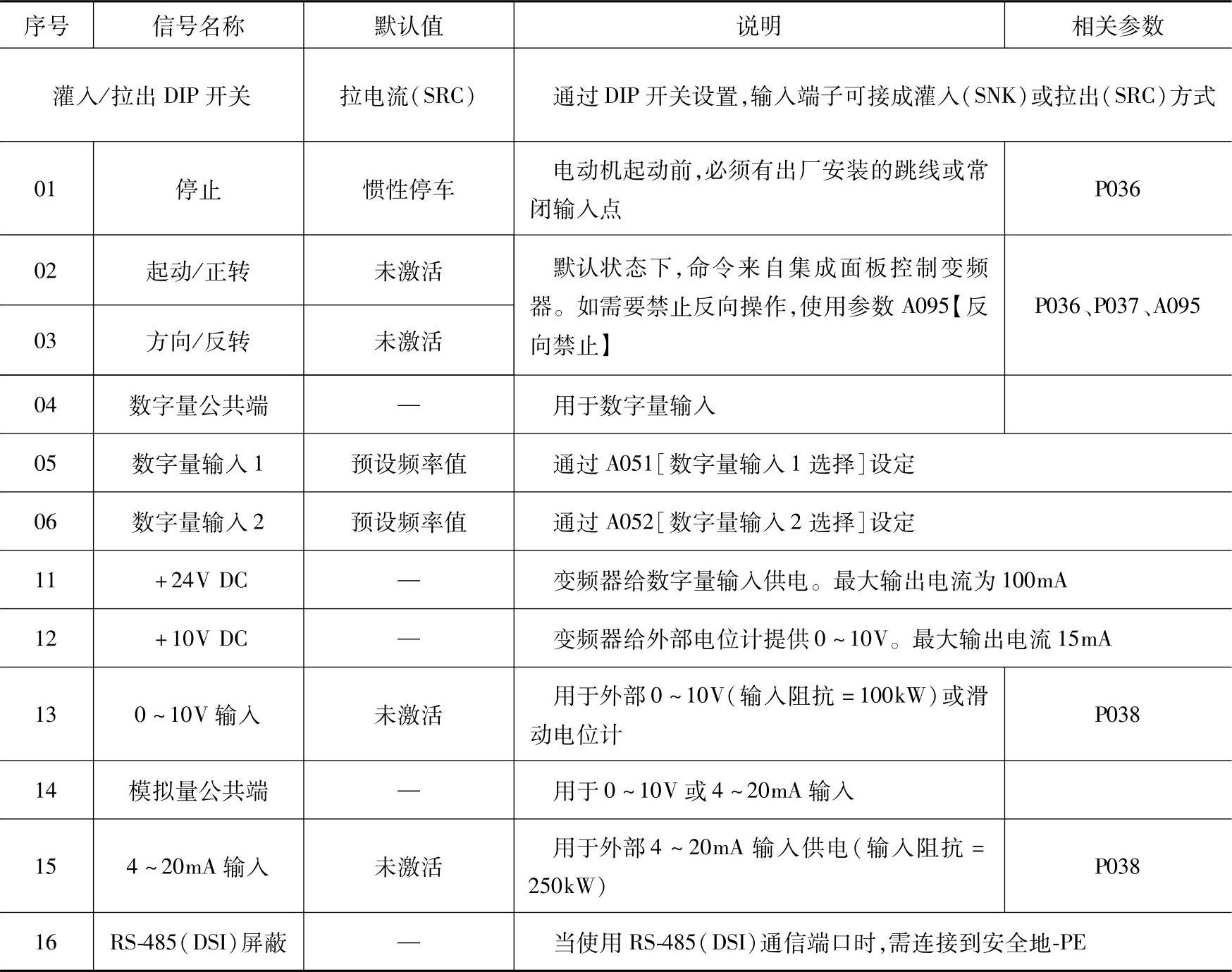

表11-5 PowerFlex 4M控制I/O端子
（续）
