3.2 Micro850控制器的I/O配置
Micro850控制器有8种型号，不同型号的控制器的I/O配置不同，控制器的I/O数据见表3-3。

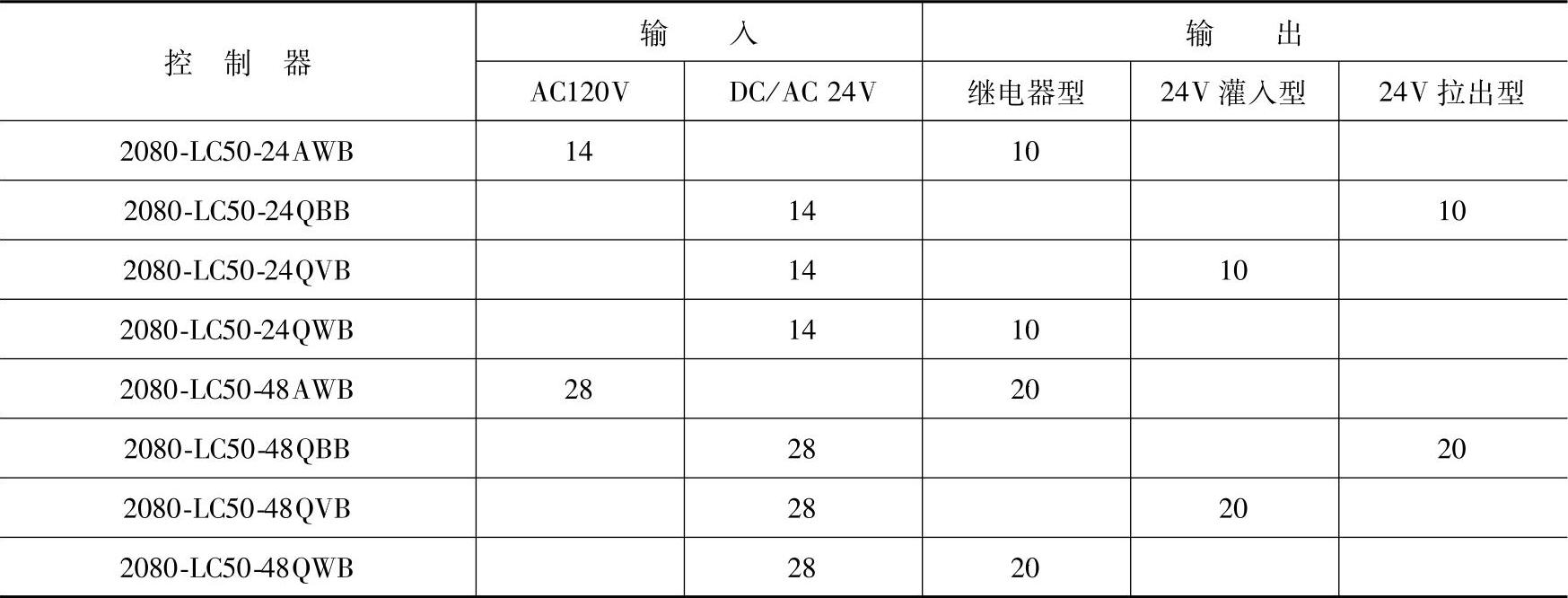

表3-3 控制器的I/O数据
下面以2080-LC50-24QWB控制器为例，介绍Micro850控制器的输入/输出端子。该控制器的外部接线如图3-3所示。第一排I-00～I-13为输入端口，第二排O-00～O-09为输出端口。其中，I-00～I-07也可作为高速输入端口。

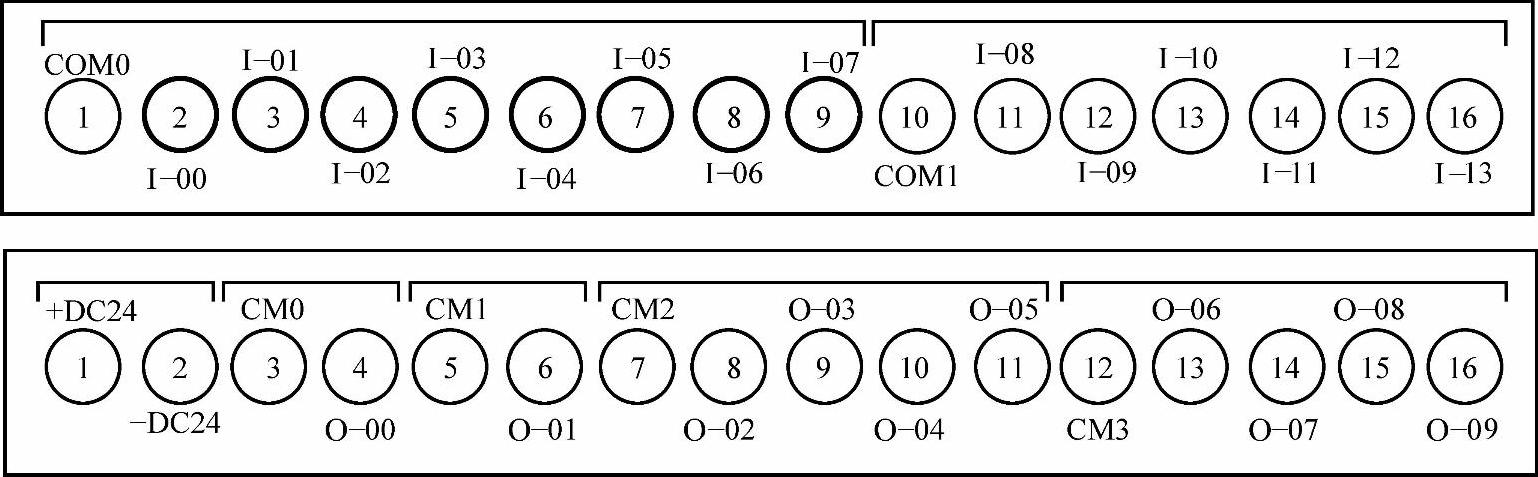

图3-3 Micro850控制器外部接线
Micro850控制器的输出分为灌入型和拉出型，但这仅针对直流而言，并不适用于继电器输出。其接线方式与Micro830控制器的本地I/O接线方式一致，此处不再赘述。
不同型号的控制器，高速输入/输出的点不同，具体分布见表3-4。

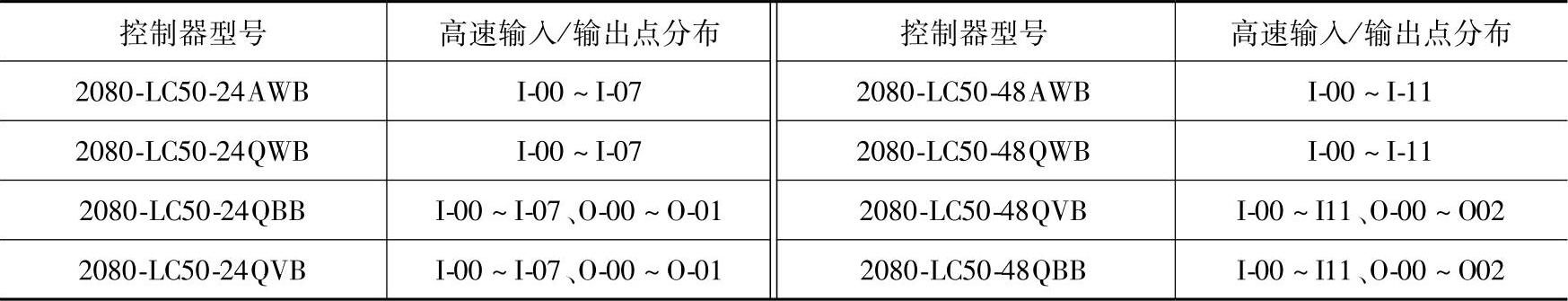

表3-4 Micro850控制器高速输入/输出点的分布情况
对于Micro830和Micro850控制器的特殊本地I/O介绍如下。
