2.2  Micro830控制器的I/O配置

2.2 Micro830控制器的I/O配置

Micro830控制器有12种型号，不同型号的控制器的I/O配置不同，控制器的I/O数据见表2-3。

下面以2080-LC30-24QWB控制器为例，介绍Micro830控制器的输入/输出端子。该控制器的外部接线如图2-4所示。其中I-00～I-07为高速输入。

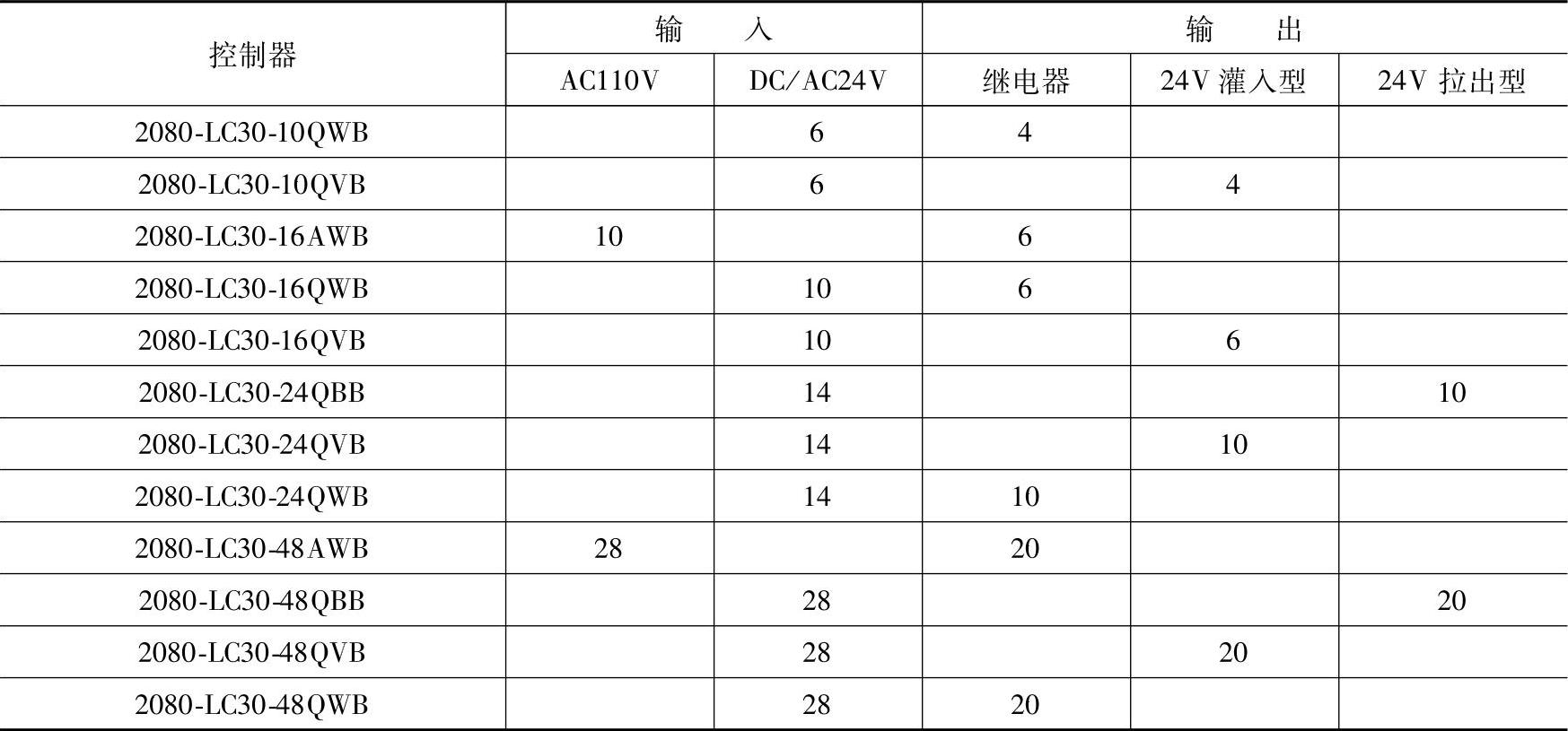

表2-3 Micro830控制器I/O数据

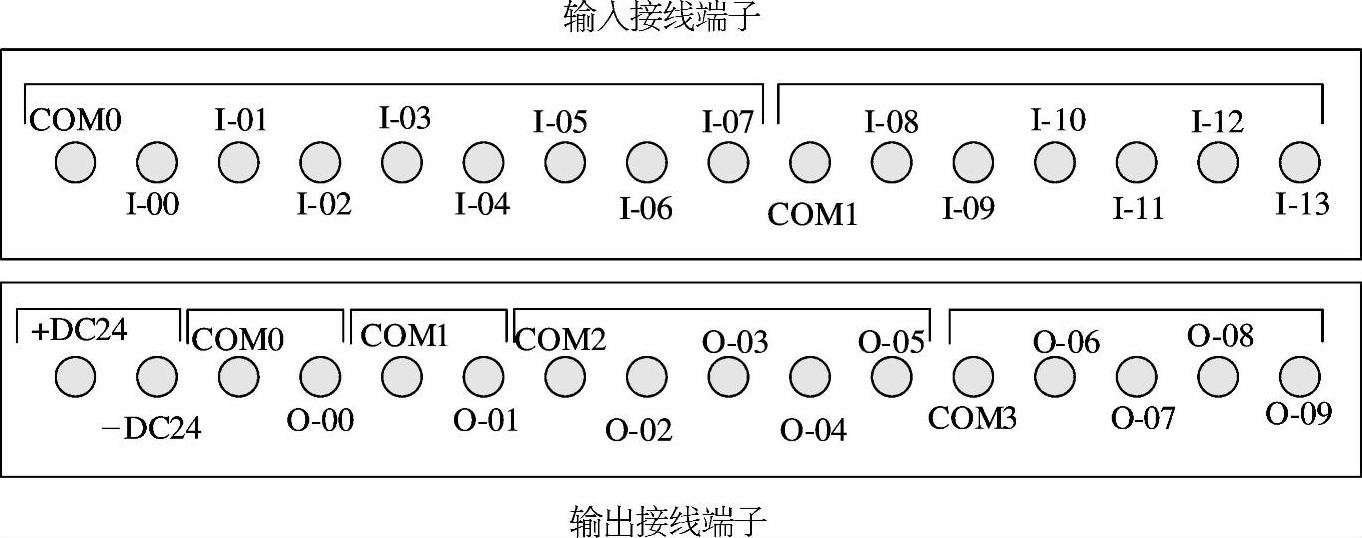

图2-4 Micro830控制器外部接线

Micro830控制器的输入和输出分为灌入型和拉出型，但这仅针对数字量而言，对于模拟量输入和输出则没有灌入型和拉出型之分，其接线图如图2-5、图2-6、图2-7和图2-8所示。

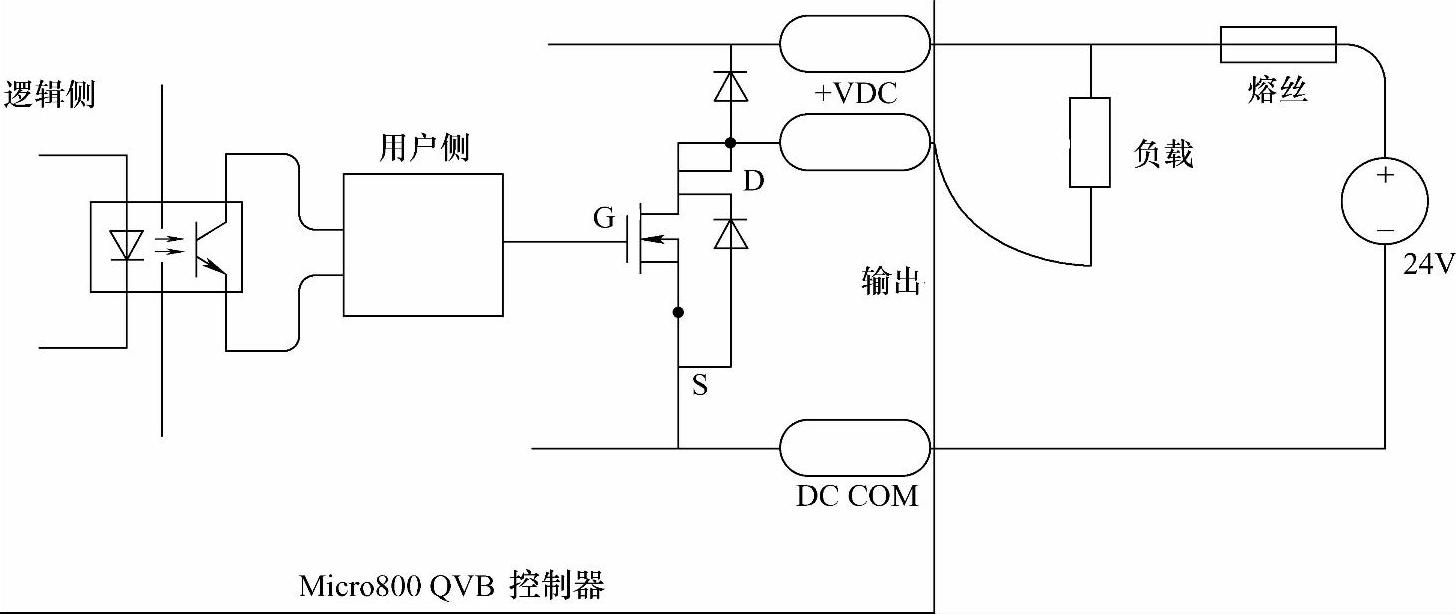

图2-5 灌入型输出接线图（一）

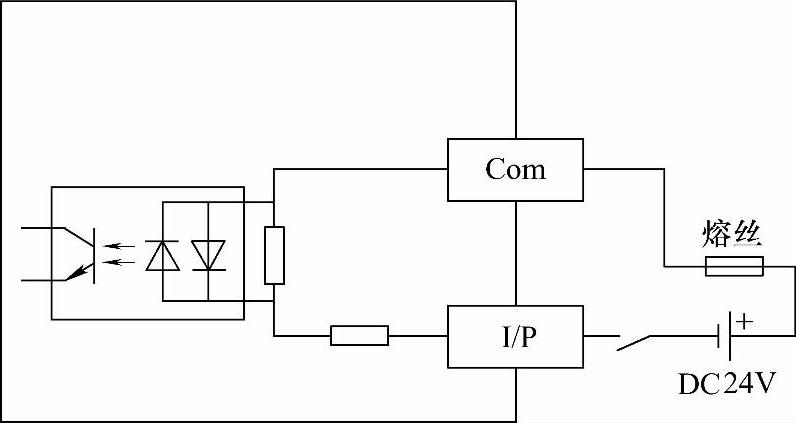

图2-6 灌入型输入接线图

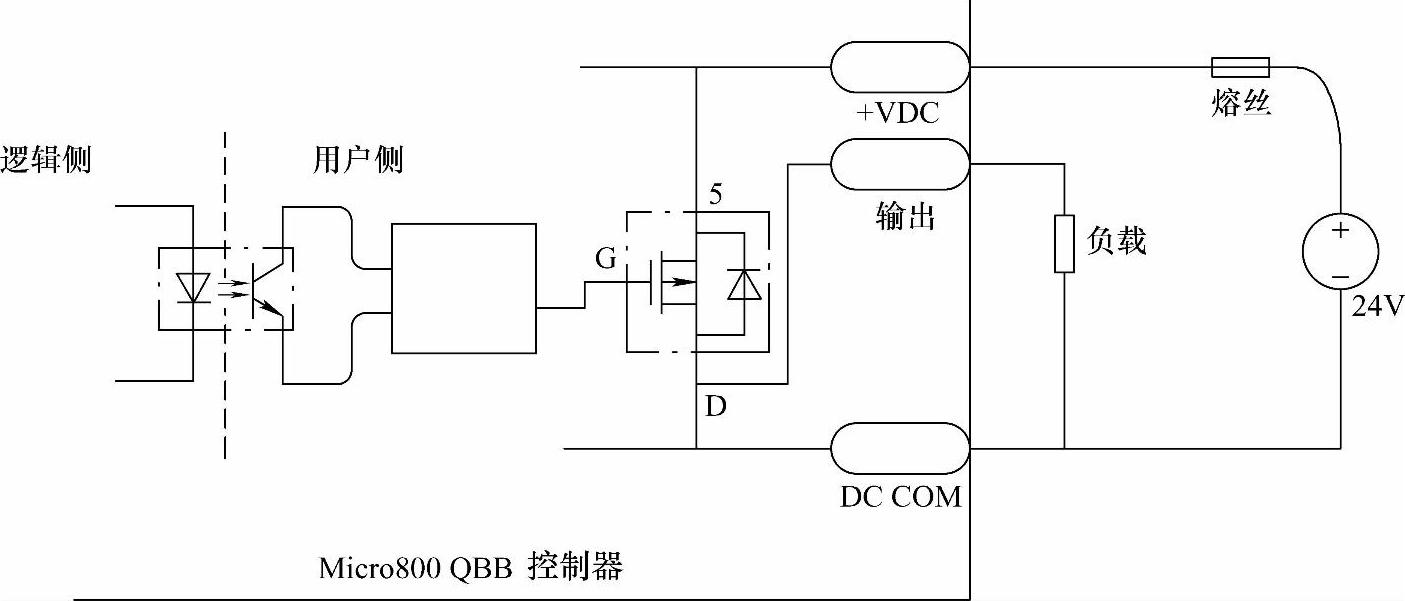

图2-7 拉出型输出接线图

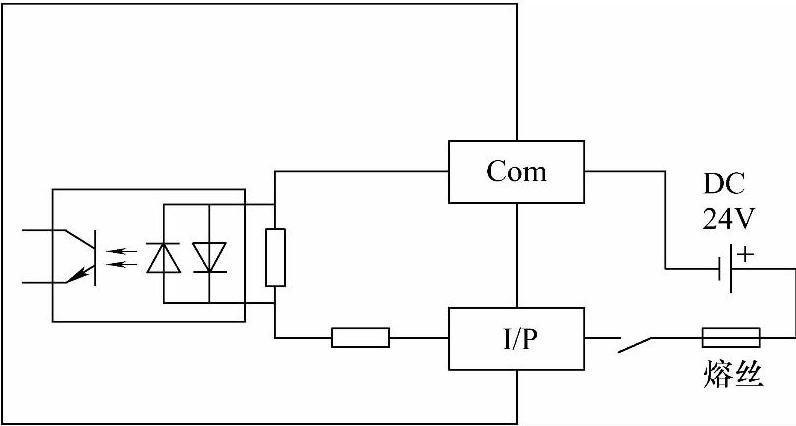

图2-8 拉出型输入接线图

不同的控制器，高速输入/输出的点不同，具体分布情况见表2-4。

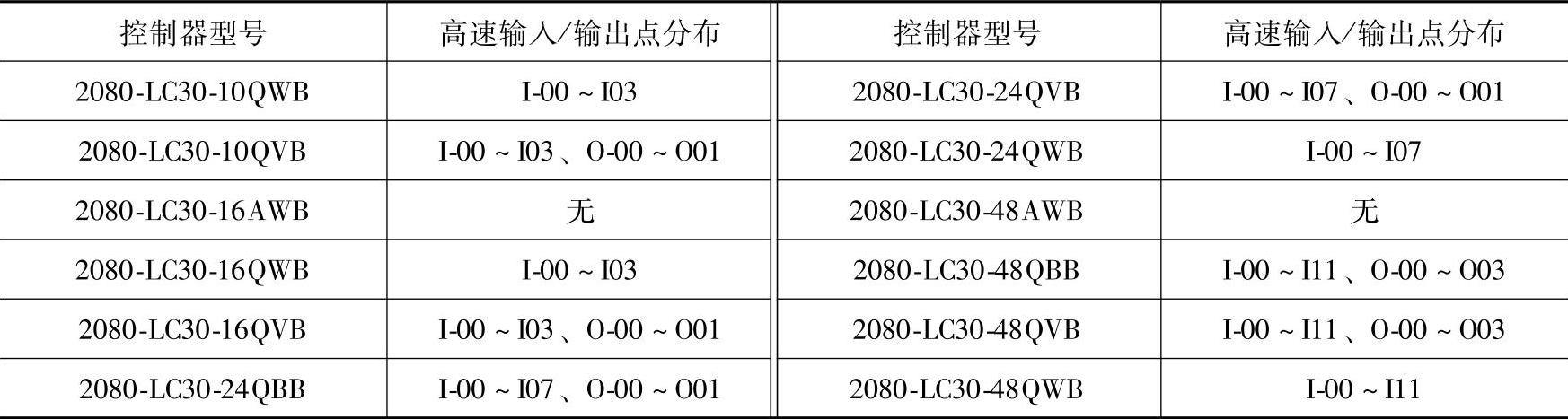

表2-4 Micro830控制器高速输入/输出点的分布情况
