9.3.1  创建全局变量

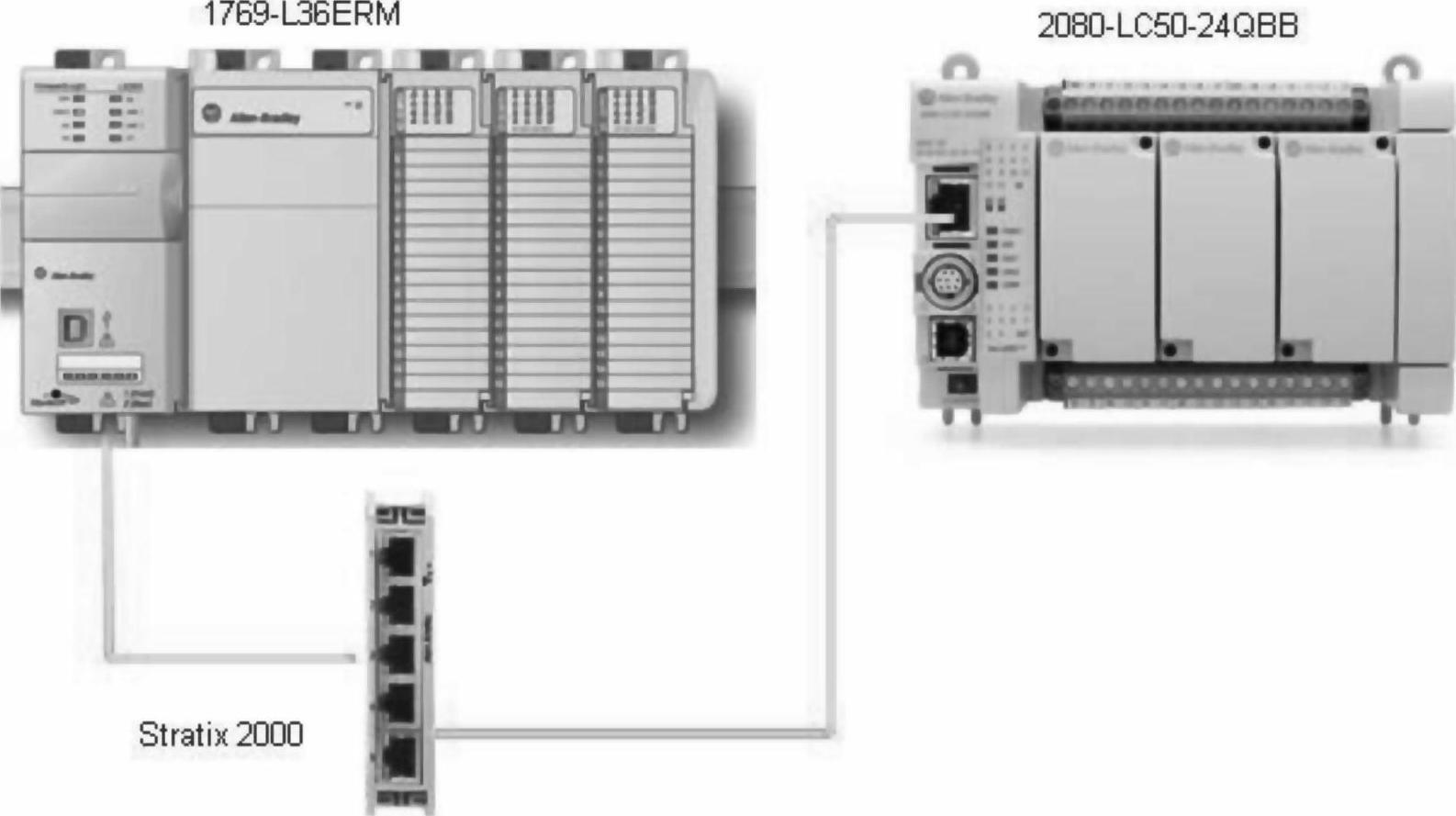

1）CompactLogix L36ERM可以通过EIP的MSG指令与Micro850通信，硬件接线如图9-10所示。

图9-10 系统硬件接线图

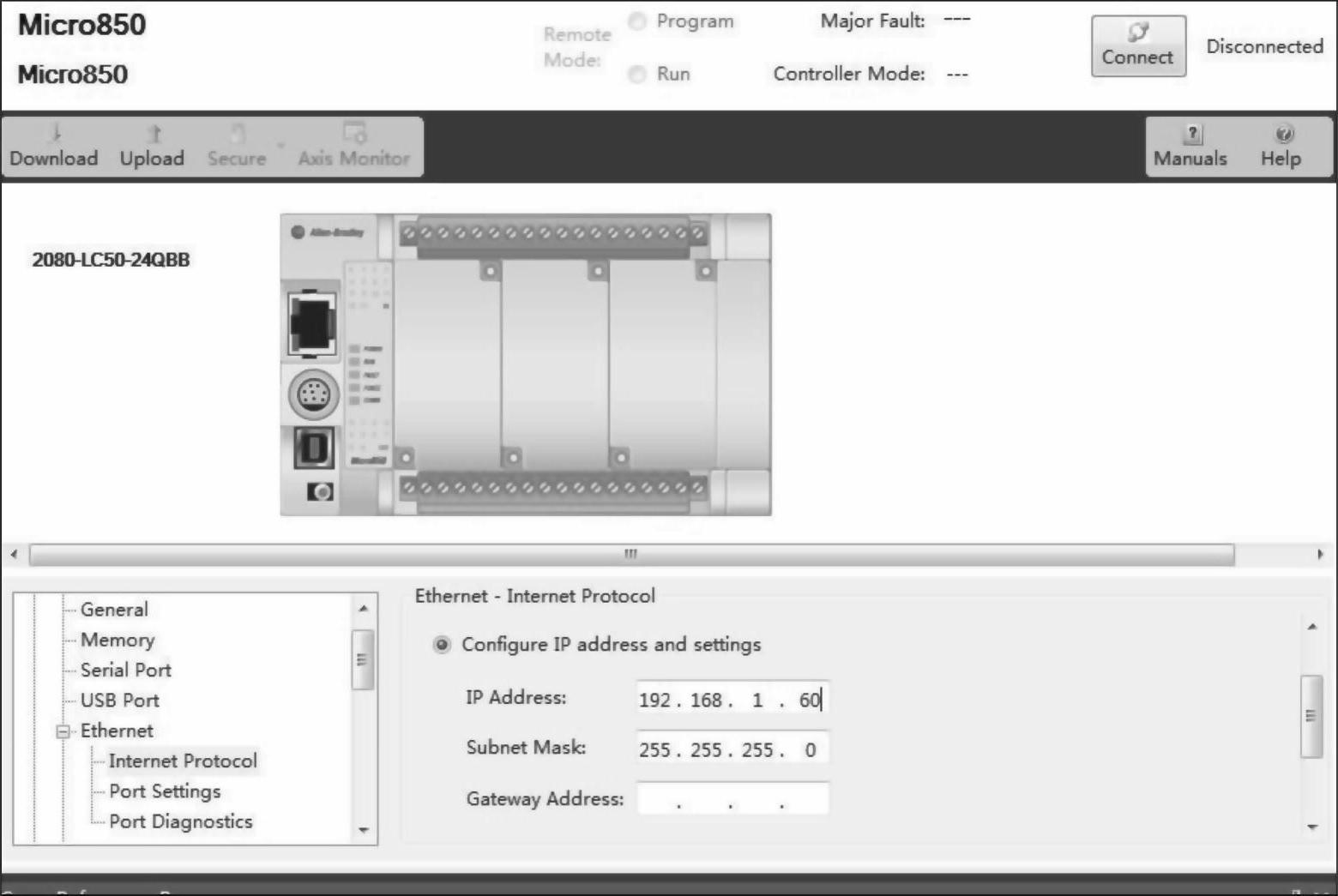

2）首先将Micro850与CompactLogix的IP地址设在同一网段。例如CompactLogix IP地址为192.168.1.99，那么Micro850的IP地址可设置为192.168.1.60，子网掩码为255.255.255.0，如图9-11所示。

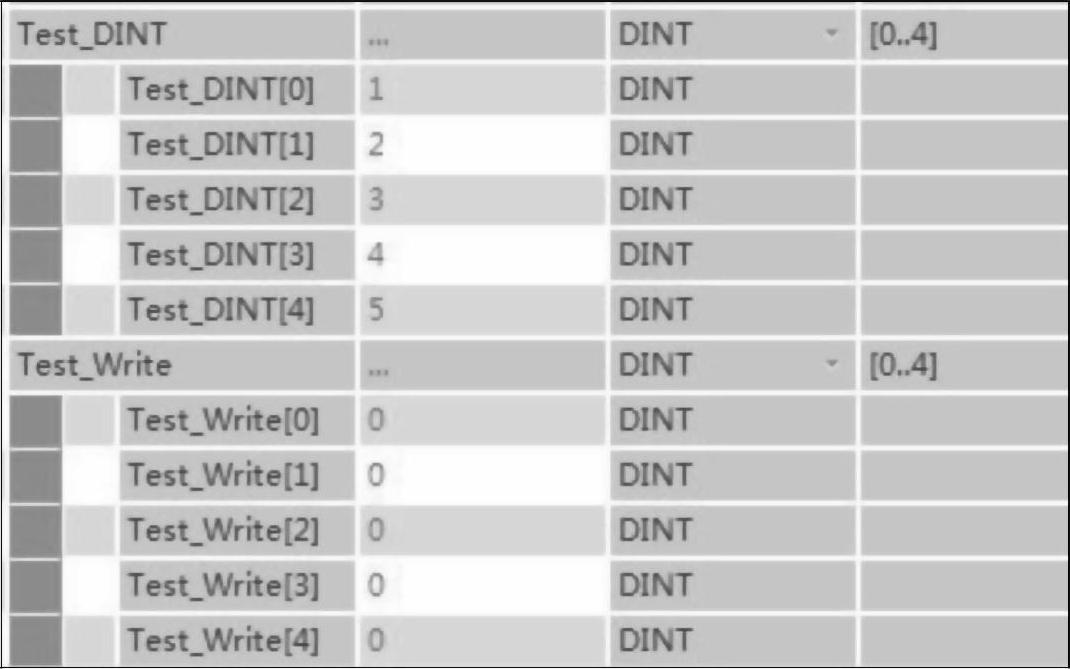

3）在Micro850全局变量中创建两个长度为5的数组，数据类型为DINT，如图9-12所示，两数组分别命名为Test DINT、Test Writes。Test DINT的每个元素设置一个初始值，然后编译，下载，进入调试模式。

图9-11 设置IP地址

图9-12 建立所需要的变量
