2.3.6  RS-232/485隔离串口模块

2080-SERIALISOL模块支持远程终端单元Modbus（RTU）和美国信息交换标准码（ASCII）等协议。这个端口是电气隔离的，所以是用在易受谐波干扰设备上的理想选择，例如变频器和伺服控制设备，并且通信电缆较长，在采用RS-485时长度可达1000m。图2-22为该模块的接线端子，端子的具体信息见表2-16。

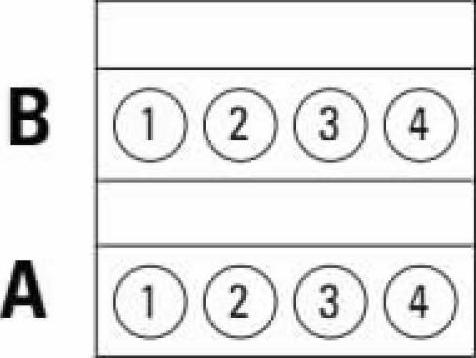

图2-22 2080-SERIALISOL模块的接线端子图

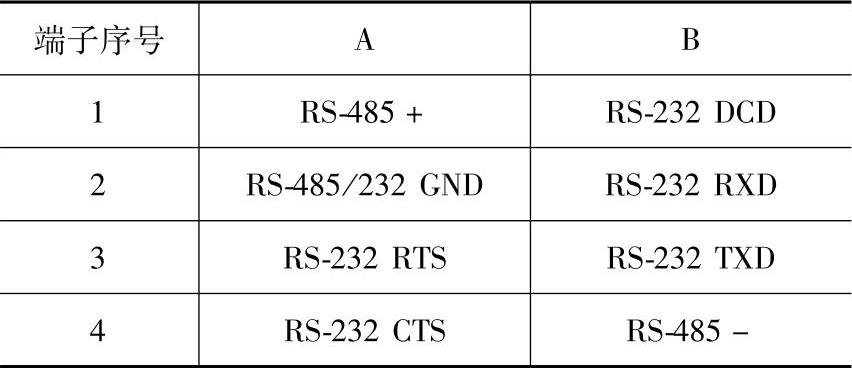

表2-16 2080-SERIALISOL模块的接线端子信息

图2-23为用2080-SERIALISOL模块时的通信接线图。

注意：不能短接A1和B4，如果短接这两个端子，将损坏通信端口。

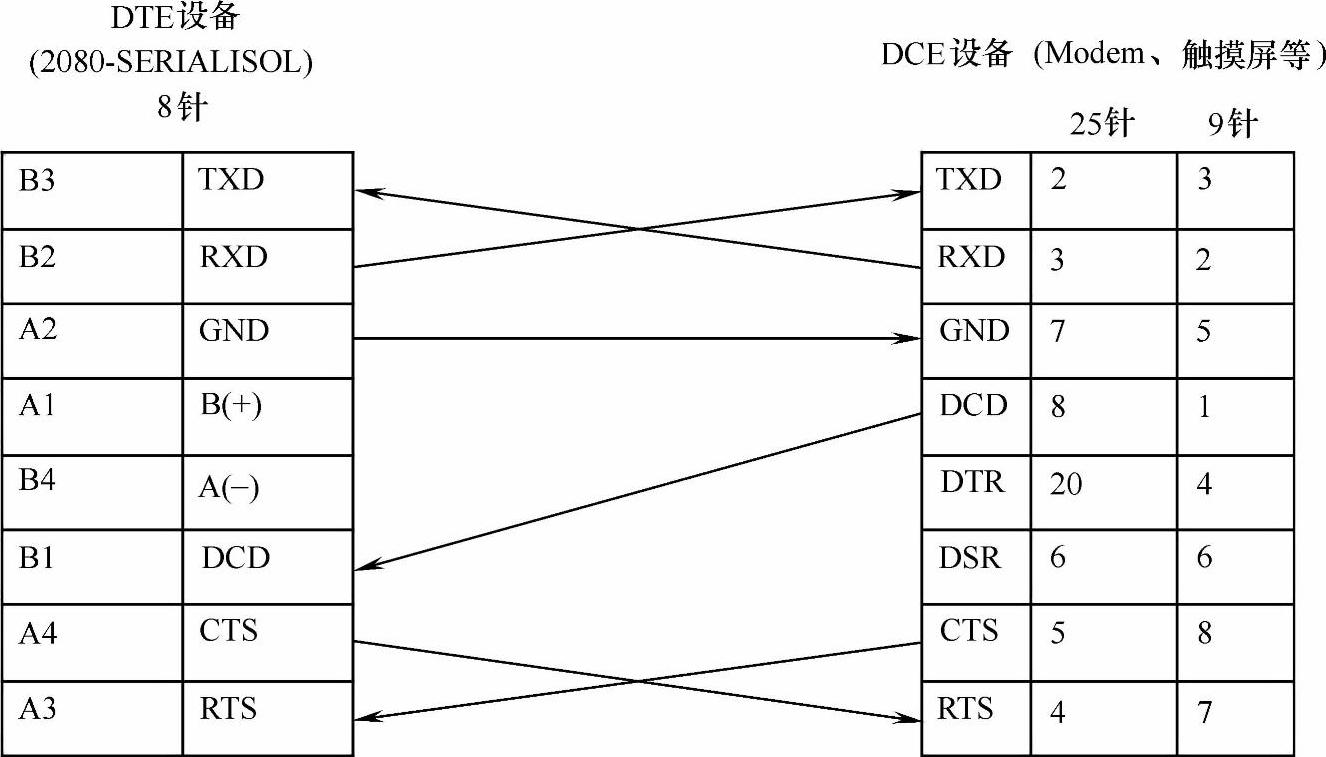

图2-23 通信接线图
