2.3.1 模拟量输入模块

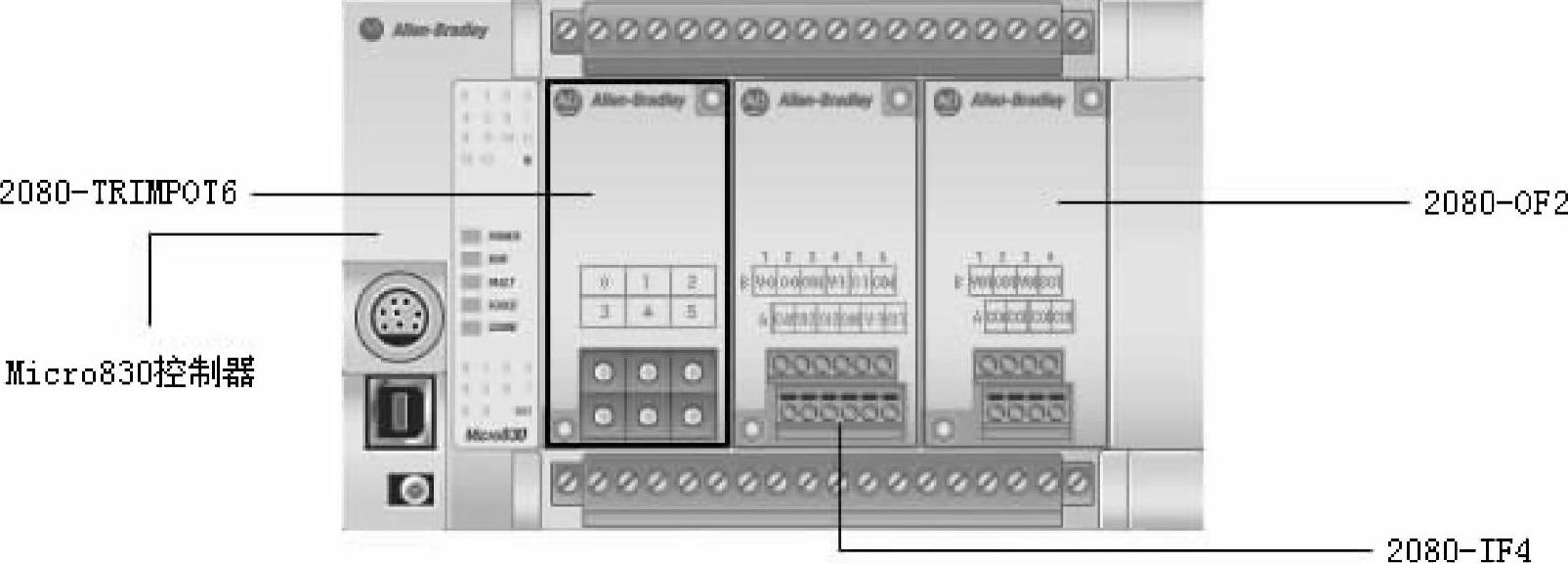

模拟量输入模块有两通道2080-IF2和四通道2080-IF4两种。嵌入式模块嵌入到Micro830控制器的40针嵌入式模块连接器上，嵌入模块后，用固定螺钉固定好，如图2-10所示。
图2-10 嵌入式模块嵌入到控制器的40针连接器上

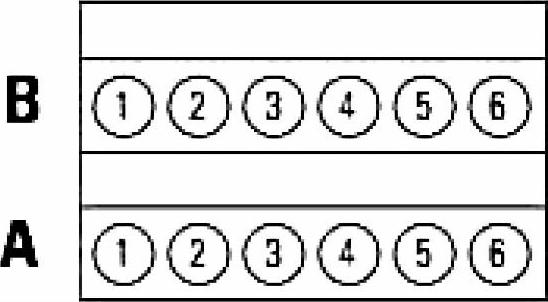

2080-IF4四通道模拟量输入模块的接线端子如图2-11所示，各个端子的具体信息见表2-6。
图2-11 四通道模拟量输入 模块接线端子

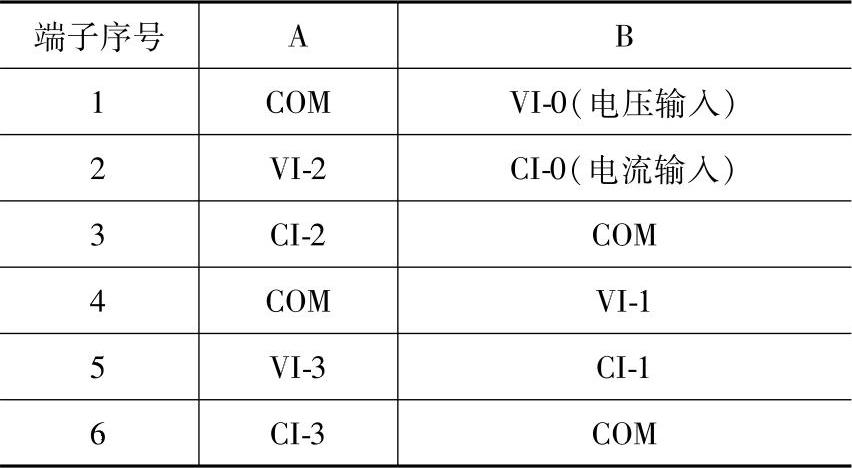

表2-6 四通道模拟量输入模块的接线端子信息
四通道模拟量输入的硬件属性见表2-7。

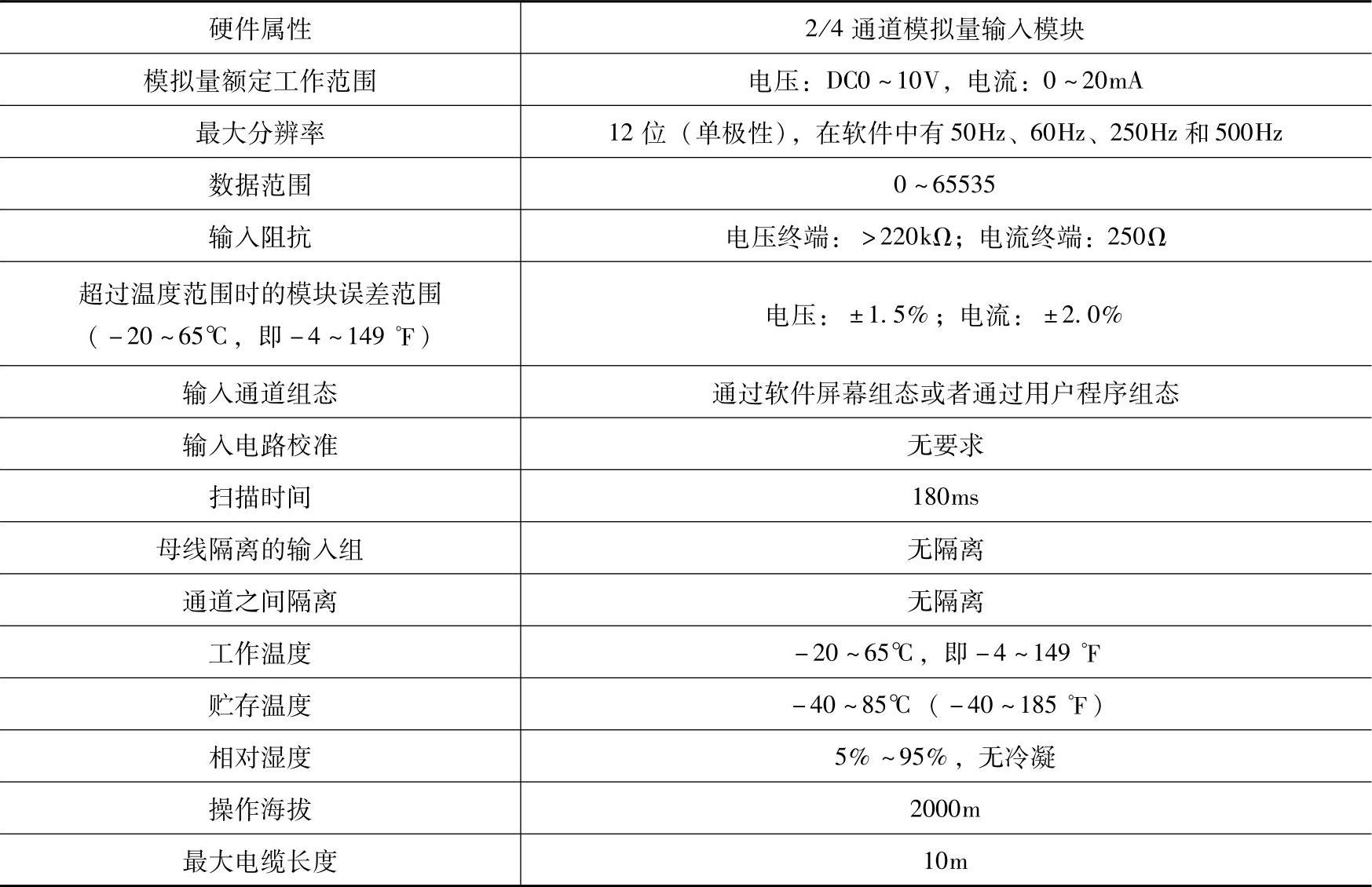

表2-7 四通道模拟量输入的硬件属性

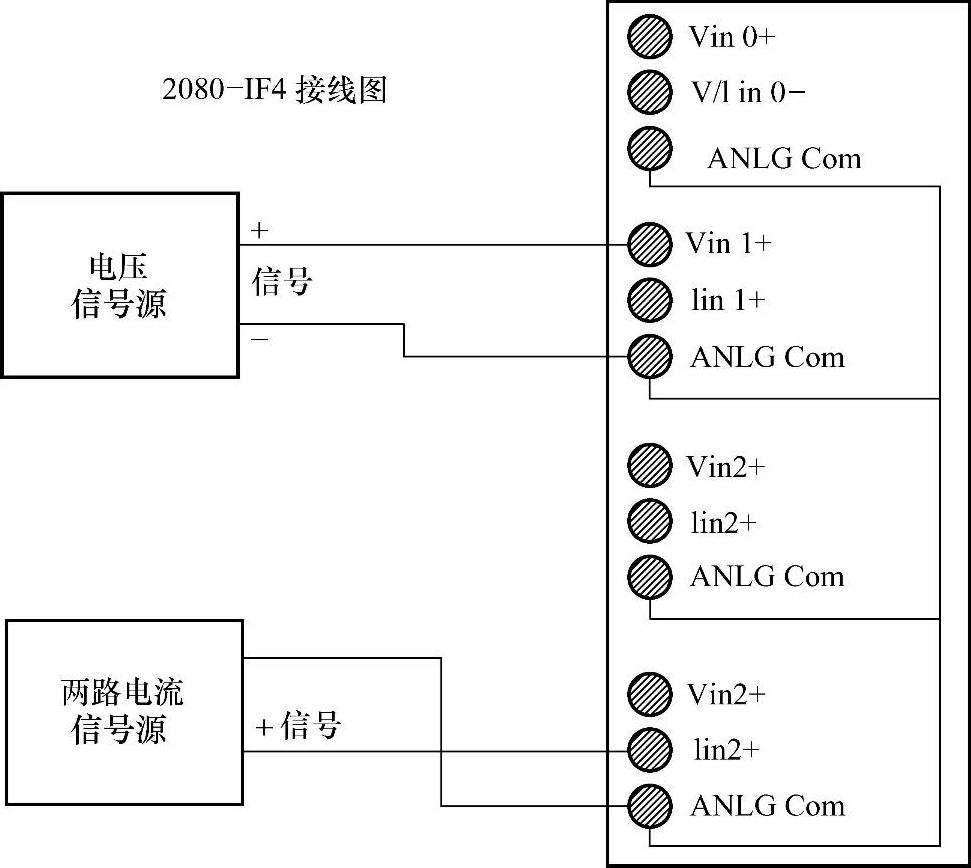

四通道模拟量输入模块的接线图如图2-12所示。
图2-12 四通道模拟量输入模块的接线图
