3.1 Micro850控制器硬件特性
Micro850控制器是一种可以内置嵌入式I/O模块，又可以外挂扩展I/O模块的经济型控制器。Micro850控制器可以嵌入2～5个模块不等，并且最多能支持4个扩展I/O模块。
该控制器还可以采用任何一类2等级额定24V直流输出电源，如采用符合最低规格的可选Micro800电源模块。按照其I/O点数可分为两种款型：24点和48点。
Micro850控制器外观和状态指示灯如图3-1、图3-2所示，各部分具体描述见表3-1、表3-2。

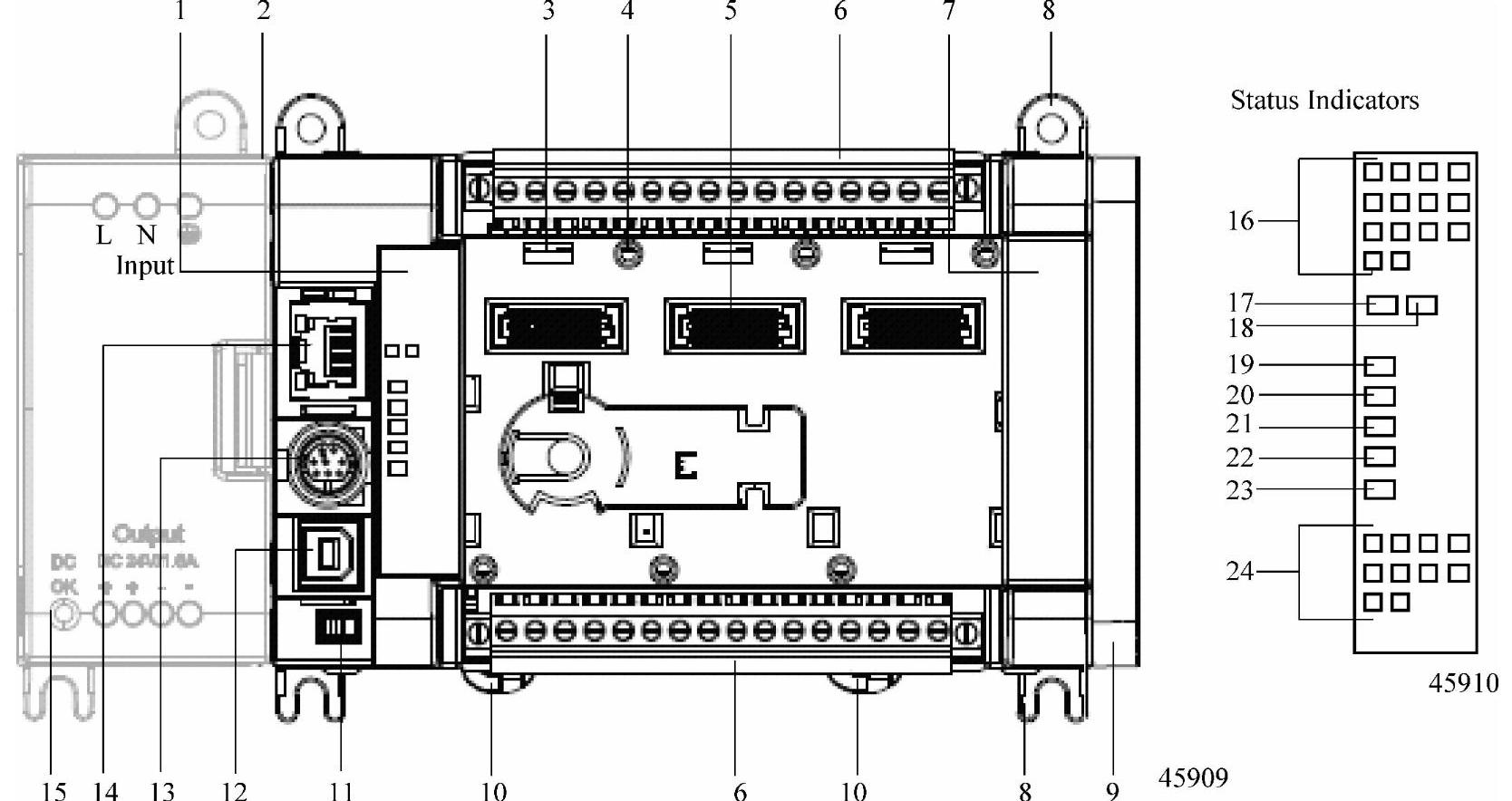

图3-1 24点Micr0850控制器外观和状态指示灯

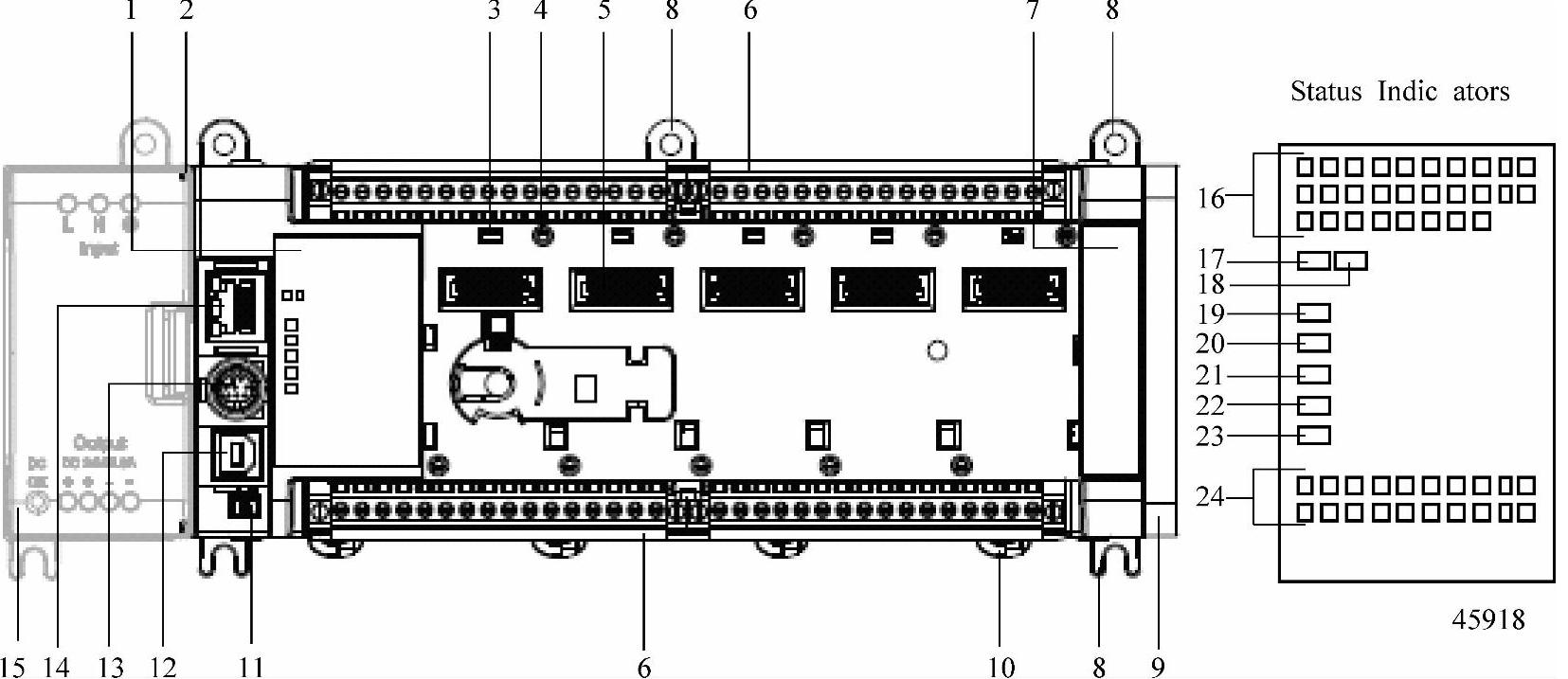

图3-2 48点Micro850控制器外观和状态指示灯

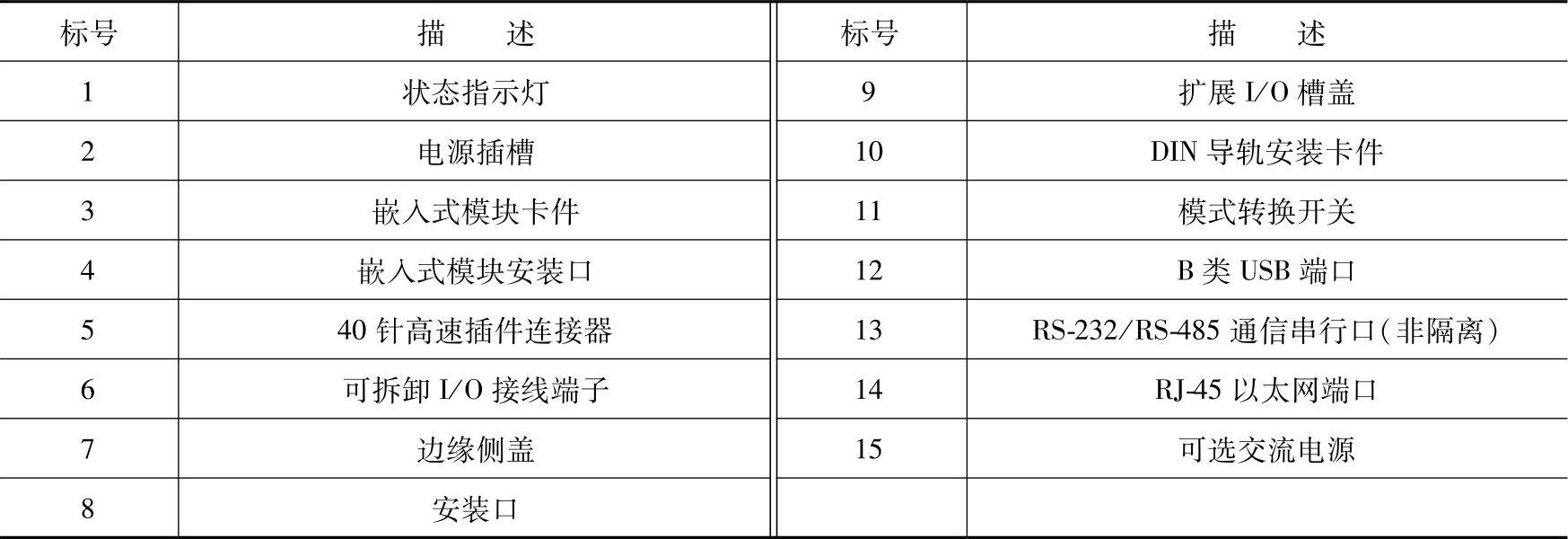

表3-1 Micro850控制器硬件说明

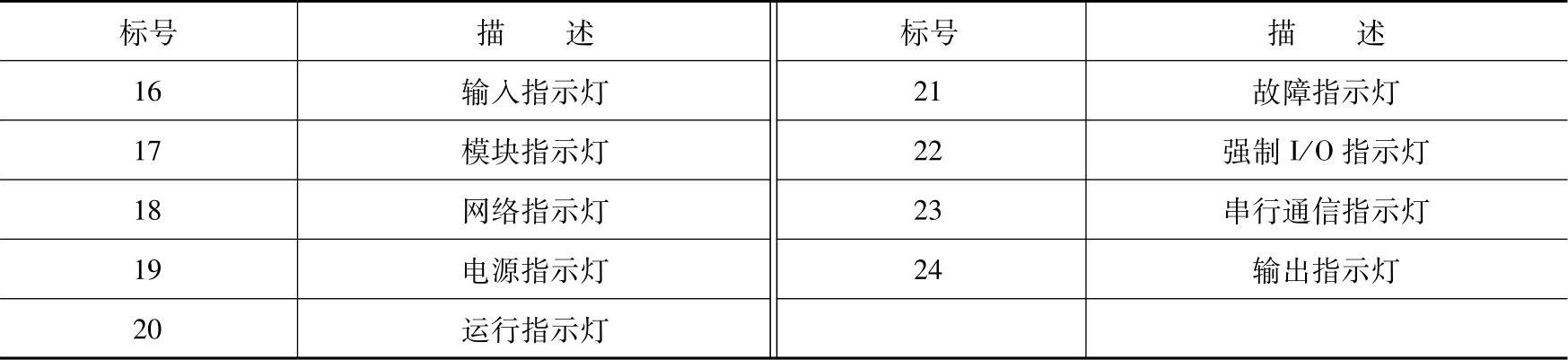

表3-2 Micro850控制器状态指示灯说明
