9.1  Micro800控制器的网络结构

Micro800系列PLC主要用于经济型单机控制，结构和功能相对简单，因此其网络结构也不复杂。Micro800控制器支持RS-232和RS-485通信，此外，还自带与计算机通信的USB接口。

Micro800系列PLC嵌入式的通信模块支持的串行端口协议有Modbus RTU Master and Slave，ASCII通信及CIPSerial。Modbus是一种半双工，主从通信协议，允许主设备最多与247个从设备进行通信。ASCII可以使Micro800控制器连接到其他ASCII设备，如条形码阅读器、磅秤、串行打印机或其他智能设备。

Micro850系列PLC支持基本EtherNet/IP端口，可以接入EtherNet网络中，与其他通信设备进行通信。该通信口支持的以太网协议有：EtherNet/IP、Modbus/TCP、DHCP Client。

此外，Micro830和Micro850还支持以下协议：Modbus/TCP Server、CIP Symbolic Server。

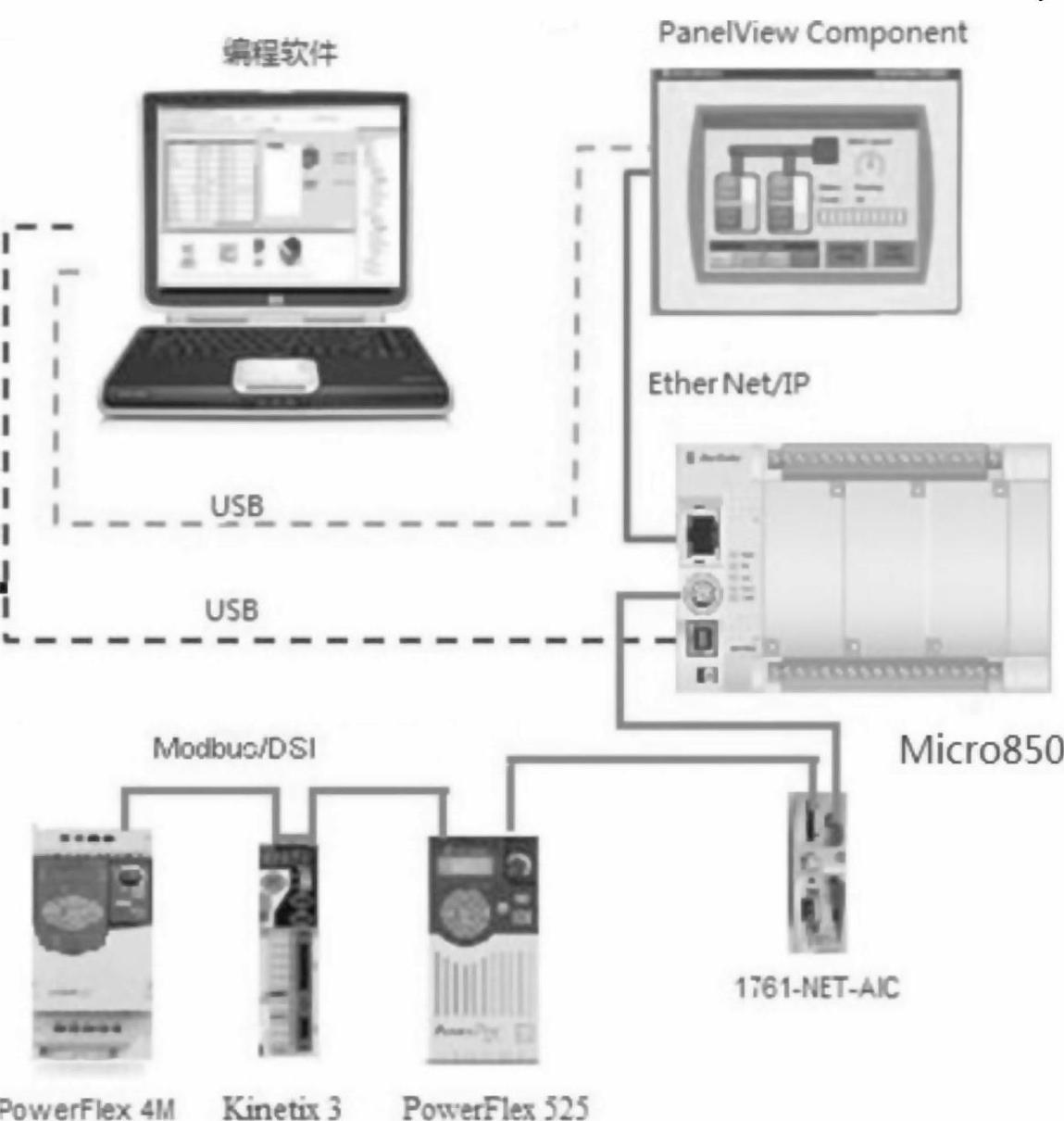

系统硬件接线图如图9-1所示。

图9-1 系统硬件接线图
