8.2.1  热电阻模块的组态

本节以2080-RTD2为例介绍热电阻模块的组态。

1）启动CCW，打开Micro850项目。在项目管理器窗格中，右键单击Micro850并选择“打开”（Open）将显示“控制器属性”页面。

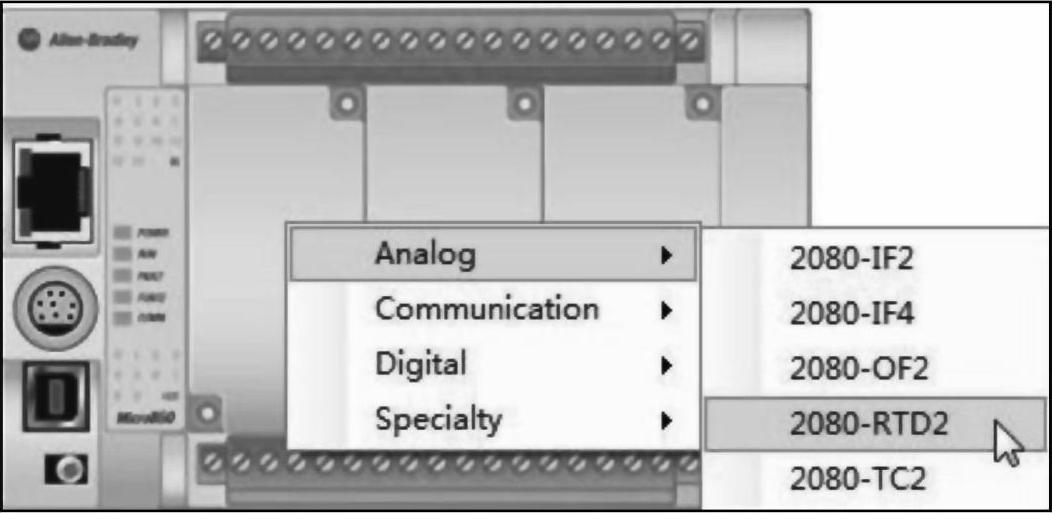

2）右键单击想要组态的功能性插件插槽，然后选择2080-RTD2功能性插件，如图8-3所示。

图8-3 热电阻插件的选择

3）单击2080-RTD2热电阻插件模块，根据热电阻的型号和刷新速率设置组态属性，如图8-4所示。

4）当模块处于运行模式且传感器与功能性插件相连时，全局变量字段_IO_P2_AI_00和_IO_P2_AI_01将依据测量值显示相应的温度数据，如图8-5所示。
