二、图例指引
1.医院入口（用物准备：医用外科口罩、工作帽）
图5-1 医院入口
图5-2 戴医用外科口罩
图5-3 戴工作帽
2.预检分诊（用物准备：医用外科口罩、工作帽、手套、隔离衣）
图5-4 预检分诊
图5-5 戴医用外科口罩
图5-6 戴工作帽
图5-7 戴手套（根据需要）
图5-8 穿隔离衣（根据需要）
3.引导患者去发热门诊人员（用物准备：医用外科口罩、工作帽、手套、隔离衣）
图5-9 戴医用外科口罩
图5-10 戴工作帽
图5-11 戴手套（根据需要）
图5-12 穿隔离衣（根据需要）
4.常规筛查核酸检测标本采样人员（用物准备：医用防护口罩、工作帽、手套、隔离衣、护目镜/防护面屏）

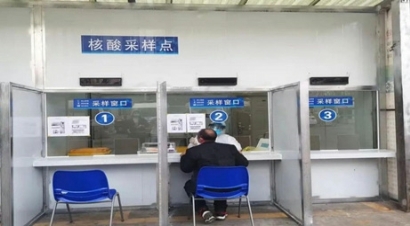

图5-13 核酸采样点
图5-14 戴医用防护口罩
图5-15 戴工作帽
图5-16 戴手套
图5-17 穿隔离衣
图5-18 戴护目镜/防护面屏
5.有流行病学史或疑似患者核酸检测标本采样人员（用物准备：医用防护口罩、工作帽、手套、隔离衣/防护服、护目镜/防护面屏、鞋套/靴套）
图5-19 戴医用防护口罩
图5-20 戴工作帽
图5-21 戴手套
图5-22 穿防护服、戴护目镜/防护面屏、穿鞋套/靴套
6.门急诊窗口（非侵入性操作）（用物准备：医用外科口罩、工作帽）
图5-23 急诊窗口
图5-24 戴医用外科口罩
图5-25 戴工作帽
7.门急诊窗口（侵入性操作，如采血）（用物准备：医用外科口罩、工作帽、手套、隔离衣、护目镜/防护面屏）
图5-26 采血窗口
图5-27 戴医用外科口罩
图5-28 戴工作帽
图5-29 戴手套
图5-30 穿隔离衣
图5-31 戴护目镜/防护面屏
8.门诊（用物准备：医用外科口罩、医用防护口罩、工作帽、手套、隔离衣、护目镜/防护面屏、鞋套/靴套）
（1）患者佩戴口罩（用物准备：医用外科口罩）。
图5-32 戴医用外科口罩
图5-33 或戴医用外科口罩、工作帽
（2）患者需摘除口罩或患有血液体液暴露（用物准备：医用外科口罩/医用防护口罩、工作帽、手套、隔离衣、护目镜/防护面屏、鞋套/靴套）。
图5-34 戴医用外科口罩
图5-35 或戴医用防护口罩
图5-36 戴工作帽
图5-37 戴手套
图5-38 穿隔离衣
图5-39 戴护目镜/防护面屏（根据需要）
图5-40 穿鞋套/靴套（根据需要）
9.病 区
（1）普通病区（用物准备：医用外科口罩、工作帽、手套、隔离衣、鞋套/靴套），需根据患者是否摘除口罩或有血液体液暴露。
①一般诊疗活动：用物准备：医用外科口罩、工作帽、手套、隔离衣、鞋套/靴套。
图5-41 普通病区
图5-42 戴医用外科口罩
图5-43 戴工作帽
②有血液体液暴露、有产生气溶胶的操作，如气管插管、心肺复苏、吸痰等相关操作，根据工作需要可采取的额外防护措施。
图5-44 戴手套
图5-45 更换医用防护口罩
图5-46 穿隔离衣
图5-47 穿鞋套/靴套
（2）过渡病室（用物准备：医用外科口罩、医用防护口罩、工作帽、工作服、手套、隔离衣、防护服、护目镜/防护面屏、鞋套/靴套）
①一般诊疗活动。
图5-48 戴医用外科口罩
图5-49 戴医用防护口罩
图5-50 戴工作帽
图5-51 戴手套
图5-52 穿隔离衣
②有血液体液暴露、有产生气溶胶的操作，如气管插管、心肺复苏、吸痰、核酸采样等相关操作，根据工作需要可采取的额外防护措施。
图5-53 穿防护服和护目镜
图5-54 戴护目镜/防护面屏、穿鞋套/靴套（根据需要）
（3）确诊病例定点收治隔离病区（用物准备：医用防护口罩、工作帽、手套、隔离衣/防护服、护目镜/防护面屏、鞋套/靴套）。
图5-55 戴医用防护口
图5-56 罩戴工作帽
图5-57 戴手套
图5-58 穿防护服、戴护目镜/防护面屏穿鞋套/靴套
图5-59 隔离衣（根据需要）

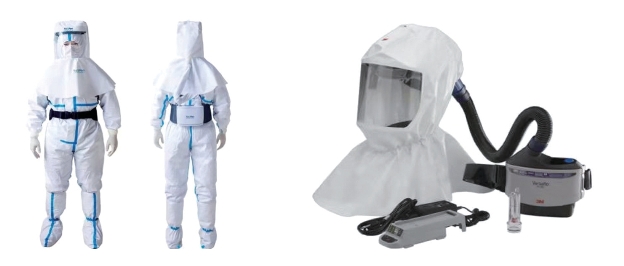

图5-60 正压头套或全面防护型呼吸防护器（根据需要）
10.手术室
（1）常规手术（用物准备：医用外科口罩、工作帽、手套、隔离衣、护目镜/防护面屏、鞋套/靴套）。
图5-61 常规手术室
图5-62 戴医用外科口罩
图5-63 戴工作帽
图5-64 戴手套
图5-65 戴护目镜/防护面屏（根据需要）
图5-66 穿鞋套/靴套（根据需要）
（2）急诊、新冠肺炎疑似患者或确诊患者手术（用物准备：医用防护口罩、工作帽、手套、隔离衣/防护服、护目镜/防护面屏、鞋套/靴套）。
图5-67 隔离手术室
图5-68 戴医用防护口罩
图5-69 戴工作帽
图5-70 戴手套
图5-71 穿防护服、戴护目镜/防护面屏、穿鞋套/靴套
11.发热门诊
（1）诊室或检查工作（用物准备：医用防护口罩、工作帽、手套、隔离衣/防护服、护目镜/防护面屏、鞋套/靴套）。
图5-72 发热门诊
图5-73 戴医用防护口罩
图5-74 戴工作帽
图5-75 戴手套
图5-76 穿隔离衣
图5-77 或穿防护服、戴护目镜/防护面屏、穿鞋套/靴套
（2）留观室（用物准备：医用防护口罩、工作帽、手套、防护服、护目镜/防护面屏、鞋套/靴套）。
图5-78 戴医用防护口罩
图5-79 戴工作帽
图5-80 戴手套
图5-81 穿防护服、戴护目镜/防护面屏、穿鞋套/靴套
12.新冠PCR实验室（用物准备：医用防护口罩、工作帽、手套、隔离/防护服、护目镜/防护面屏、鞋套/靴套）

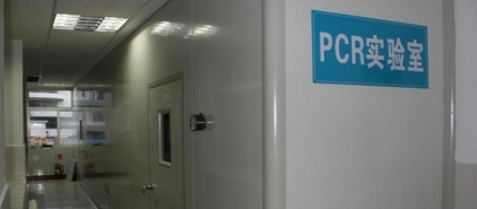

图5-82 PCR实验室
图5-83 戴医用防护口罩
图5-84 戴工作帽
图5-85 戴手套
图5-86 穿防护服、戴护目镜/防护面屏、穿鞋套/靴套
13.新冠肺炎疑似患者或者确诊患者转运（用物准备：医用防护口罩、工作帽、手套、隔离衣/防护服、护目镜/防护面屏、鞋套/靴套）

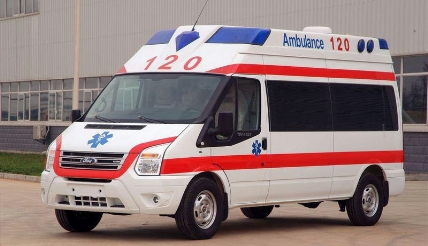

图5-87 新冠肺炎疑似患者或者确诊患者转运
图5-88 戴医用防护口罩
图5-89 戴工作帽
图5-90 戴手套
图5-91 穿防护服、戴护目镜/防护面屏、穿鞋套/靴套
14.行政部门（用物准备：医用外科口罩）
图5-92 戴医用外科口罩
图5-93 戴医用外科口罩
