7.2.2 串行口控制寄存器和波特率倍增设置
串行口控制寄存器用来选择串行口工作方式、控制数据接收和发送，并标示串行口的工作状态等。当串行口接收数据时，外界的串行信号通过单片机的引脚RXD（P3.0串行数据接收端）进入串行口的接收缓冲器。当串行口发送数据时，CPU将数据写入发送缓冲器，由发送缓冲器将数据通过引脚TXD（P3.1串行数据发送端）发送至外部的通信设备。特殊功能寄存器PCON控制串行口的波特率。
接收/发送数据时，无论是否采用中断方式工作，每接收/发送一个数据后都必须用指令对串行中断标志RI和TI清0，以备下一次接收/发送数据。
1.串行口控制寄存器
SCON决定串行口通信的工作方式，控制数据的接收和发送，并标示串行口的工作状态等。其位格式为：
SM0、SM1：串行口工作方式控制位。其对应4种工作方式，如表7-1所示（fosc是晶振频率）。

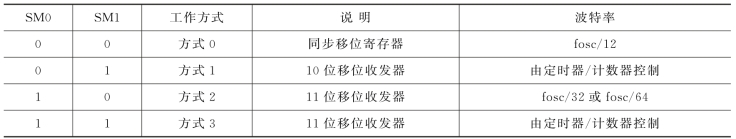

表7-1 串行口的工作方式
SM2：多机通信控制位。其主要用于工作在方式2和方式3的时候。若SM2=1，则允许多机通信。多机通信规定：第9位数据位为1（即TB8=1），说明本帧数据为地址帧；第9位数据为0（即TB8=0），说明本帧数据为数据帧。当从机接收到的第9位数据（在RB8中）为1时，数据才装入接收缓冲器，并置RI=1，向CPU申请中断；如果接收到的第9位数据（在RB8中）为0，则不置位中断标志RI，信息丢失。当SM2=0时，则不管接收到第9位数据是否为1，都产生中断标志RI，并将接收到的数据装入接收缓冲器。应用这一特点可以实现多机通信。
串行口工作在方式0时，SM2必须设置为0；串行口工作在方式1时，如SM2=1，则只有接收到有效的停止位时才会激活RI。
REN：允许接收控制位。当REN=1时，允许接收；当REN=0时，禁止接收。此位由软件置1或清0。
TB8：在方式2和方式3中，此位为发送数据的第9位，在多机通信中作为发送地址帧或数据帧的标志。TB8=1，说明该发送帧为地址帧；TB8=0，说明该发送帧为数据帧。在许多通信协议中，它可作为奇偶校验位。此位由软件置1或清0。在方式0和方式1中，此位未使用。
RB8：接收数据的第9位。在方式2和方式3中，接收到的第9位数据放在RB8中。它是约定的奇/偶校验位或是约定的地址/数据标志位。在方式2和方式3多机通信中，若SM2=1且RB8=1，说明接收到的数据为地址帧。
TI：发送中断标志位。在一帧数据发送完时置位。TI=1，申请中断，说明发送缓冲器已空，CPU可以发送下一帧数据。中断被响应后，TI不能自动清0，必须由软件清0。
RI：接收中断标志位。在接收到一帧有效数据后，由硬件置位。RI=1，申请中断，表示一帧数据接收结束，并已装入接收缓冲器中，CPU响应中断，取走数据。RI不能自动清0，必须由软件清0。
串行口发送中断标志TI和接收中断标志RI共为一个中断源。因此，CPU接收到中断请求后，不知道是发送中断标志TI还是接收中断标志RI，必须用软件来判别。单片机复位后，SCON的各位均清0。
2.串行口波特率倍增设置
串行口波特率倍增通过波特率倍增位实现，PCON的字节地址为87H，其中波特率倍增位SMOD与串行口工作有关。PCON的位格式为：
串行口工作在方式1、方式2、方式3时，波特率与SMOD有关，当SMOD=1时，波特率提高一倍。复位时，SMOD=0。
