2.2.2 80C51单片机的复位
复位使单片机或系统中的某些部件处于某种确定的初始状态。单片机的工作就是从复位开始的。
1.复位电路
当在80C51单片机的RST引脚引入高电平并保持2个机器周期以上时，单片机内部就执行复位操作（如果RST引脚持续保持高电平，单片机就处于循环复位状态）。
实际应用中，复位操作有两种基本形式：一种是上电复位；另一种是上电与按键均有效的复位。单片机的复位电路如图2-3所示。

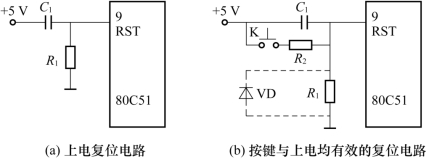

图2-3 单片机的复位电路
上电复位要求接通电源后，单片机自动实现复位操作。常用的上电复位电路如图2-3（a）所示。在开机瞬间，RST引脚获得高电平，随着电容C1的充电，RST引脚的高电平将逐渐下降。RST引脚的高电平只要能保持足够的时间（2个机器周期），单片机就可以进行复位操作。该电路典型的电阻、电容参数为：晶振频率为12 MHz时，R1为8.2 kΩ，C1为10μF；晶振频率为6 MHz时，R1为1 kΩ，C1为22μF。
上电与按键均有效的复位电路如图2-3（b）所示。其开机复位原理与图2-3（a）相同，另外，在单片机运行期间，还可以利用按键完成复位操作。晶振频率为6 MHz时，R2为200Ω。
在实际应用中，如果在断电后有可能在较短的时间内再次加电，可以在R1上并联一个放电二极管，这样可以有效提高此种情况下复位的可靠性。
2.单片机复位后的状态
单片机的复位操作使单片机进入初始化状态。初始化后：
（1）程序计数器PC的值为0000H，所以程序从0000H地址单元开始执行。
（2）单片机启动后，片内RAM为随机值，运行中的复位操作不改变片内RAM的内容。
（3）特殊功能寄存器复位后的状态是确定的。P0～P3为FFH，SP为07 H，SBUF不定，IP、IE和PCON的有效位为0，其余的特殊功能寄存器的状态均为00 H。
相应的意义为：
P0～P3=FFH，相当于各接口锁存器已经写入1，此时不但可用于输出，也可以用于输入；
SP=07 H，堆栈指针指向片内RAM的07H单元（第一个入栈内容将写入08H单元）；
IP、IE和PCON的有效位为0，各中断源处于低优先级且均被关断，串行通信的波特率不加倍；
PSW=00H，当前工作寄存器为第0组。
