2.5 数据传送类指令
CPU在进行算术和逻辑运算时，总需要有操作数。所以，数据的传送是一种最基本、最主要的操作。在通常的应用程序中，传送指令占有很大的比例。MCS-51单片机为用户提供了极其丰富的数据传送指令，功能很强。所谓传送是把源地址单元的内容传送到目的地址单元中，而源地址单元内容不变，或者源、目的单元的内容互换。
数据传送类指令是编程时使用最频繁的一类指令。一般数据传送类指令的助记符为“MOV”，通用格式如下：
MOV [目的操作数]，[源操作数]
数据传送类指令不影响标志位，这里所说的标志位是指CY、AC、OV，但不包括检验累加器的奇偶标志位P。

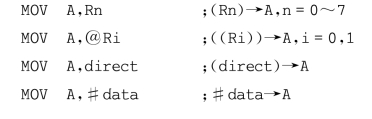

1.以累加器为目的操作数的指令

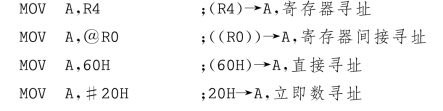

这组指令的功能是把源操作数的内容送入累加器A，源操作数的内容不变。源操作数可以是寄存器、直接地址、间接地址和立即数，如指令
2.以Rn为目的操作数的指令
这组指令的功能是把源操作数的内容送入当前工作寄存器区的R0～R7中的某一个工作寄存器。
例如，当（A）=42H时，执行指令MOV R0，A后，R0的内容为42H。

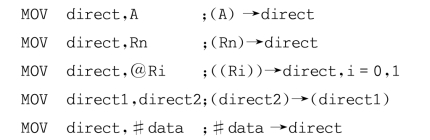

3.以直接地址direct为目的操作数的指令
这组指令的功能是把源操作数的内容送入直接地址单元。direct指的是内部RAM或SFR地址。
例如，当（43H）=12 H时，执行指令MOV 20H，43H后，20 H单元的内容为12 H。
4.以寄存器间接地址为目的操作数的指令
这组指令的功能是把源操作数内容送入R0或R1指定的存储单元。
例如，假设（A）=12H，（R0）=30H，执行指令MOV@R0，A后，结果为RAM中的（30H）=12H。MOV@R0，A在该条件下相当于MOV 30H，A。
MOV指令在片内存储器的操作功能如图2-18所示。
图2-18 MOV指令在片内存储器的操作功能
5.十六位数据传送指令
这是唯一的16位立即数传送指令，其功能是把16位常数送入DPTR。DPTR由DPH和DPL组成。这条指令执行的结果是，将高8位立即数data H送入DPH，低8位立即数data L送入DPL。在译成机器码时，高位字节在前，低位字节在后。例如，对于指令
其执行结果为（DPH）=12 H，（DPL）=34 H。
6.堆栈操作指令
在MCS-51单片机的内部RAM中可设置一个后进先出的区域，称为堆栈，通常设置在内部RAM的30H～7FH存储区中。堆栈遵循“后进先出”原则，数据压入堆栈时，堆栈区向地址增大的方向生长。堆栈的主要作用就是保护现场、保护断点。在特殊功能寄存器中有一个堆栈指针SP，它指向堆栈的栈顶位置。堆栈操作有进栈和出栈两种，因此，在指令系统中相应有两条堆栈操作指令。
（1）进栈指令
这条指令的功能是，首先将堆栈指针SP加1，然后把direct中的内容送到堆栈指针SP所指的内部RAM单元中。
例如，当（SP）=60 H，（A）=12 H，（B）=34 H时，执行下列指令
执行结果为（61H）=12 H，（62 H）=34H，（SP）=62 H。
（2）出栈指令
这条指令的功能是，将堆栈指针SP指示的栈顶内容送到direct字节单元中，堆栈指针SP减1。
例如，当（SP）=62 H，（62 H）=12H，（61H）=34 H时，执行下列指令
执行结果为（A）=12 H，（PSW）=34 H，（SP）=60H。
7.查表指令
这类指令共两条，均为单字节指令，这是MCS-51单片机指令系统中仅有的两条读程序存储器中表格数据的指令。由于对程序存储器只能读不能写，因此其数据的传送都是单向的，即从程序存储器中读出数据到累加器中。两条查表指令均采用基址加变址寄存器间接寻址方式。
(1)MOVC A,@A+PC
这条指令以PC作为基址寄存器，累加器A的内容作为无符号整数，和PC的当前值（下一条指令的起始地址）相加后得到一个新的16位地址，把该地址指定的程序存储单元的内容送到累加器A。
例如，当（A）=06H时，执行地址2000H处的指令
该指令占用一字节，下一条指令的地址为2001 H，（PC）=2001 H，再加上累加器A中的06 H，得到2007 H，执行结果是将程序存储器中的2007 H的内容送入累加器A。
这条指令的优点是不改变特殊功能寄存器及PC的状态，根据累加器A的内容就可以取出表格中的常数；缺点是表格只能存放在该条查表指令所在地址的+256个单元之内，表格的大小受限制，而且表格只能被一段程序所利用。
(2)MOVC A,@A+DPTR
这条指令以DPTR作为基址寄存器，累加器A的内容作为无符号数，和DPTR的内容相加得到一个16位地址，把由该地址指定的程序存储器单元的内容传送到累加器A。
例如，当（DPTR）=2000H，（A）=06H时，执行指令
执行结果是将程序存储器中2006H单元内容送入累加器A中。
这条指令的执行结果只与指针DPTR及累加器A的内容有关，与该指令存放的地址及常数表格存放的地址无关，因此，表格的大小位置可以在64KB程序存储器空间中的任意位置，一个表格可以为各个程序块公用。
上述两条指令的助记符都是在MOV的后面加“C”，“C”是CODE的第一个字母，即表示程序存储器中的代码。执行上述两条指令时，单片机的
引脚信号有效。
8.累加器A与片外RAM传送指令

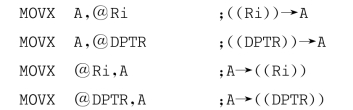

在MCS-51单片机指令系统中，CPU对片外RAM的访问只能用寄存器间接寻址的方式，并且只能通过累加器A访问，指令只有四条：
第2条和第4条指令以DPTR为片外RAM 16位地址指针，寻址范围达64 KB。其功能是在DPTR所指定的片外RAM与累加器A之间传送数据。
第1条和第3条指令是用R0或R1作为低8位地址指针，高8位地址由P2口送出，此时，可寻址范围可达64 KB。
这两条指令完成以R0或R1为地址指针的片外RAM与累加器A之间的数据传送。
若片外RAM的地址空间上有I/O口，则上述4条指令就是MCS-51单片机的输入/输出指令。MCS-51单片机没有专门的输出指令，它只能用这种方式与外部设备进行交互。
9.字节交换指令
这组指令的功能是将累加器A中的内容与源操作数的内容进行互换。

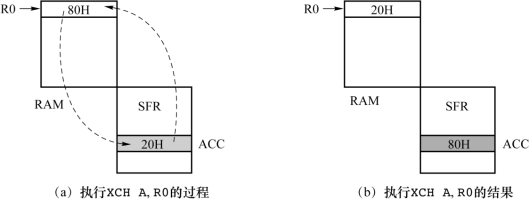

例如，当（R0）=80H，（A）=20H时，执行指令XCH A，R0，执行结果为（A）=80H，（R0）=20H，如图2-19所示。
图2-19 指令XCH A，R0示意图
10.半字节交换指令
该指令的功能是将Ri间接寻址的单元内容与累加器A中内容的低4位互换，高4位内容不变。该操作只影响标志位P。
例如，当（R0）=30H，（30H）=67H，（A）=20H时，执行指令XCHD A，@R0，执行结果为（A）=27 H，（30 H）=60 H。
11.累加器半字节交换指令
该指令的功能是将累加器A的高4位和低4位互换。
例如，当（A）=56H时，执行指令SWAP A，执行结果为（A）=65H。
