测量

测量

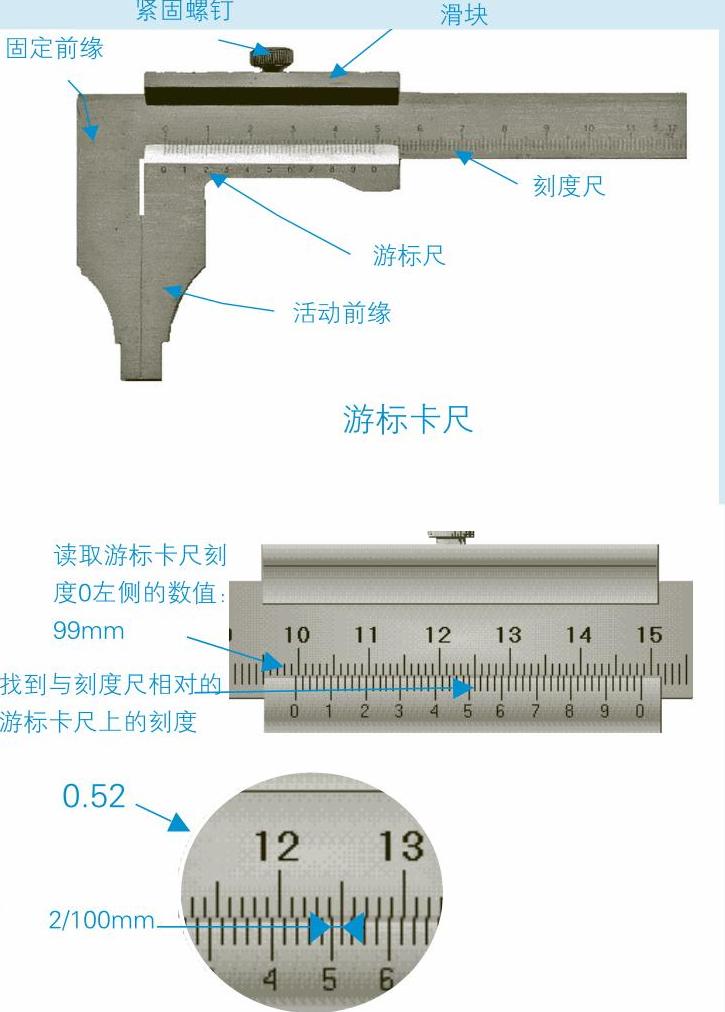

用游标卡尺测量

①读取从游标卡尺刻度0左侧起的数值（厘米）。

②在游标卡尺上找出与尺子对应的刻度。常见的游标卡尺有两种：

·尺子上分为50个刻度（50emm的游标卡尺），滑块上每个刻度差相当于0.02mm，即2/100mm。

·尺子上分为20个刻度（20emm的游标卡尺），滑块上每个刻度相当于0.05mm，即5/100mm。

③数游标尺0刻度和找到的刻度之间的刻度数。

④记录数值，单位为mm。

注意：如测量的尺寸为内部尺寸，要加上游

标卡尺前缘的厚度，即2x5mm=10mm。

50emm的游标卡尺数值读取举例：99+0.52=99.52mm

用千分尺测量

①读取滚筒左侧总的厘米数值。

②读取位于最后一个厘米刻度和滚筒之间的1/2mm。

注：滚筒旋转1圈，触头移动0.5mm（针对100e mm的千分尺）。

③读取滚筒上1/100mm的数值。

④加上之前的三个数值，记录下来，单位为mm。

注：紧固螺钉有一个力矩限制器，用来防止损害待测零件。开始测量之前，应检查一下活动前缘是否干净，刻度是否准确，并通过拧紧螺钉使活动前缘和固定前缘相接触。某些千分尺有最小为25mm的开口，最好在两个前缘之间放置垫块，检查是否归零。

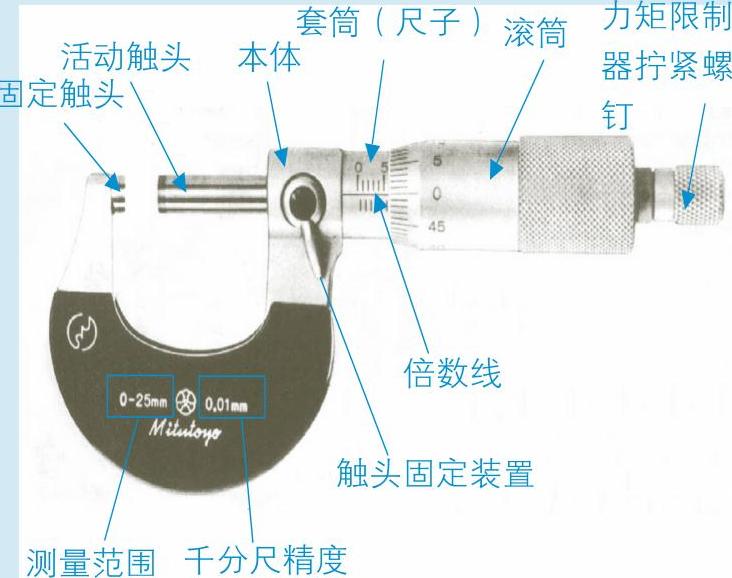

千分尺

要点：

度量类工具比较精细，使用时应小心注意，不要磕碰。
