检查-测量
2025年08月10日
检查-测量
下列方法仅供参考。根据具体ABS的类型，需按照主机厂要求的方法操作。
检查
①检查继电器：
●断开点火。
●断开电脑连接。
●检查搭铁端接线柱的供电电压。
●检查开关电路线圈电阻。
●检查继电器功率。
②检查ABS泵的电阻：
●断开点火。
●断开电脑插接器。
●检查插接器接线柱之间的电阻。
③检查ABS泵的搭铁：
●断开点火。

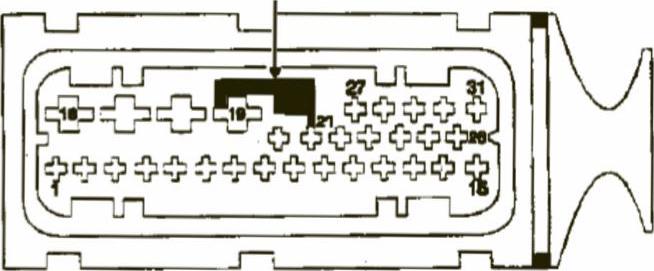

ABS插接器示例图

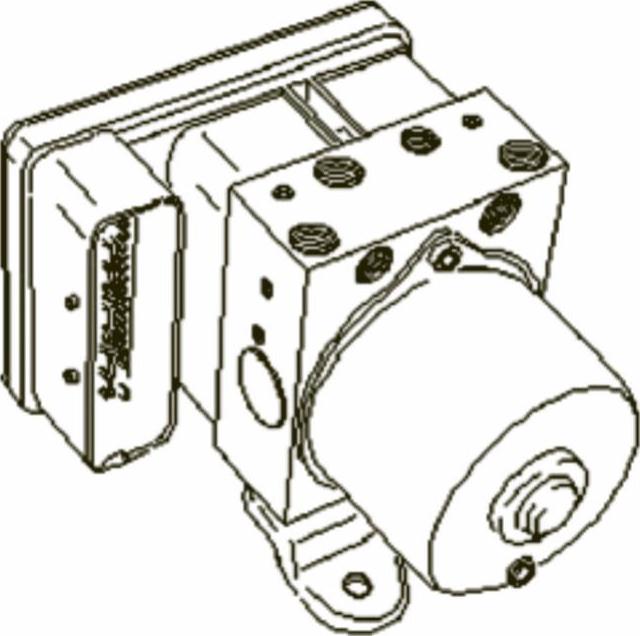

液压模块
●断开电脑插接器。
●检查ABS泵的搭铁（=0 Ω）。
④检查制动踏板位置连接器：
●断开点火。
●断开电脑插接器。
●点火。
●操作制动踏板，检查接线柱和搭铁之间的电压（踏板松开=0V，踏板踩住=蓄电池电压）。
⑤通过诊断工具检查电磁阀：
●断开点火。
●断开电脑插接器。
●连接诊断仪。
●点火。
●选择电脑检测。
●选择ABS电脑。
●查阅执行机构测试菜单。
●激活ABS电磁阀。
●听运行噪声。⑥排空液压管路：
●断开点火。
●重新连接上电脑插接器。
●查阅工艺文件，核实是否需要用诊断工具进行排空。
●使用制动液压管路施压设备。
●连接诊断工具。

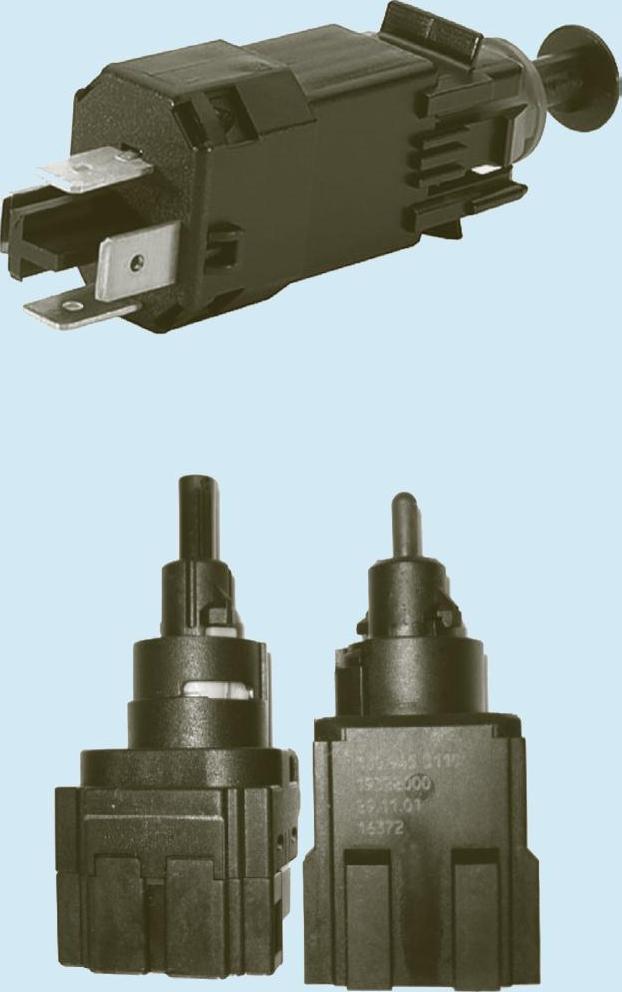

制动踏板位置传感器插接器
要点：
继电器，ABS泵，电磁阀与液压模块为一体
