测量

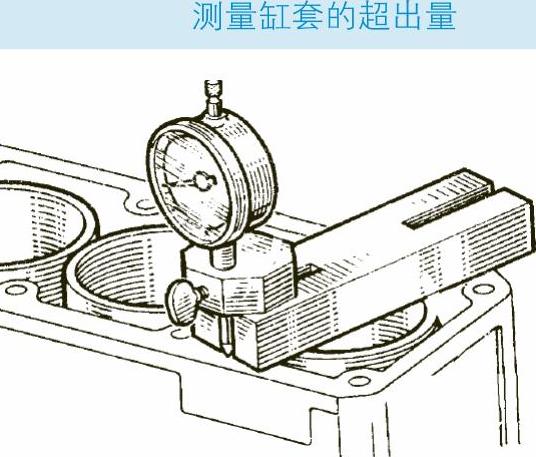

①按将不带密封圈的缸套放在安装位置上。

②观察缸套是否有超出或凹陷。

③如果有凹陷：

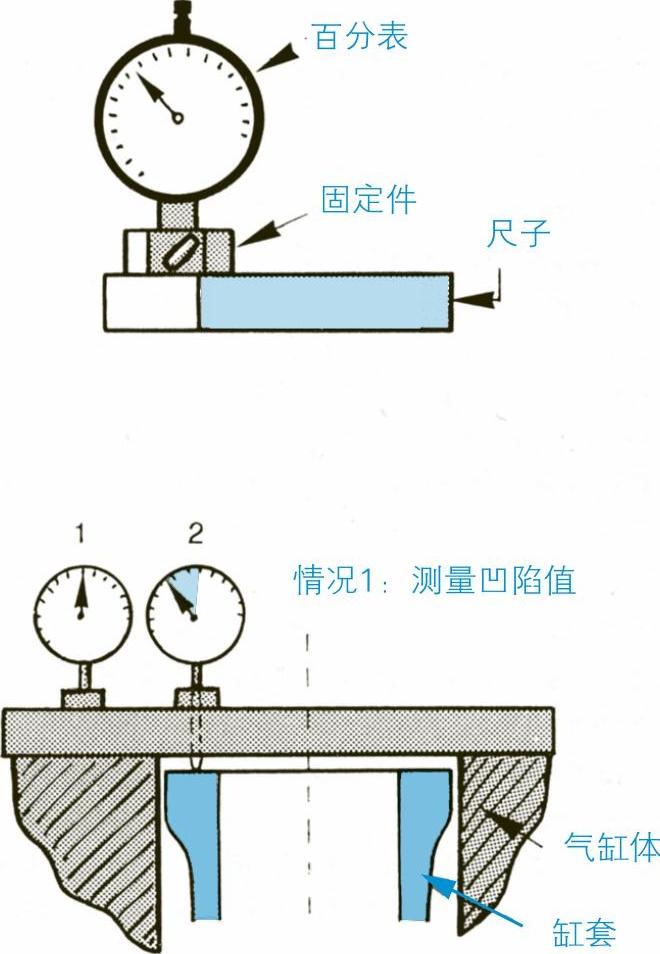

●与气缸成垂直（横向）放置尺子，使百分表指针能够位于气缸平面上，旋转百分表刻度盘，使指针指向0。

●将百分表的指针放在衬套边上，读取凹陷值（1刻度=0.01mm）。

●在与缸套相对的直径面上进行同样的操作，记录数值。

●算出两个数值的平均值，记录下来。

④如果有超出

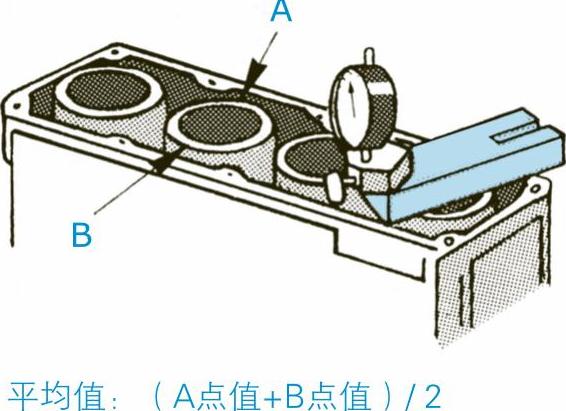

●将尺子横放在发动机气缸上。

●将百分表放在缸套边上，刻度对准0。

●移动尺子，使百分表的指针位于气缸的平面上，读取数值。

●在相对的直径面上重复进行此测量，取两者的平均值，并记录下来。

⑤在另一个缸套上进行相同的操作。

计算密封圈的厚度

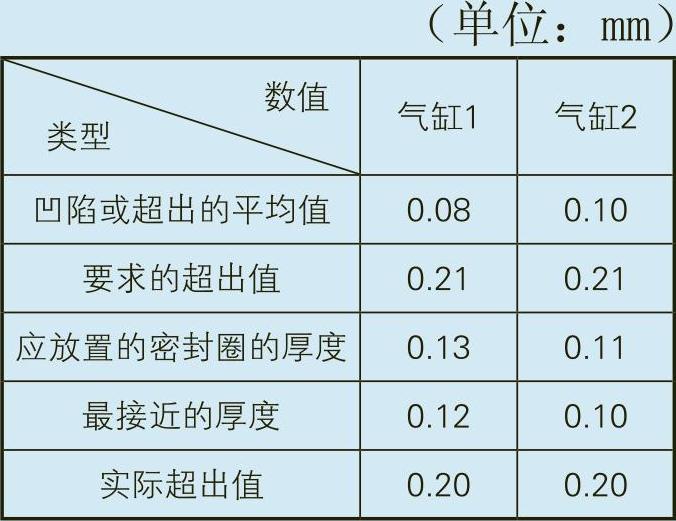

举例：

①规定的超出值：0.14～0.21mm。

②实际超出值：0.08mm。

③建议的密封圈厚度：0.08mm、0.10mm、0.12mm和0.14mm。

④则应放置厚度为0.21-0.08=0.13mm的密封圈。

最接近的下密封圈厚度为0.12mm。

检查

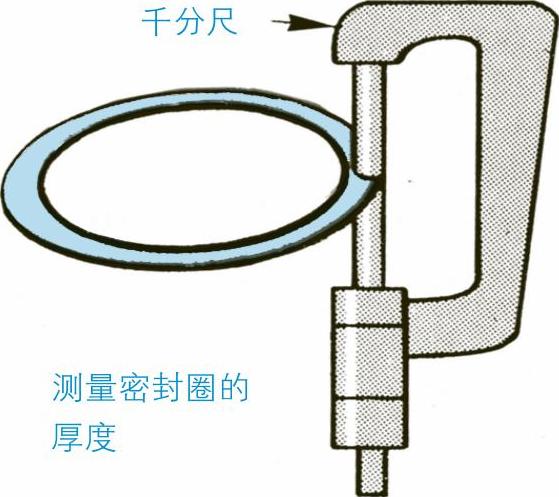

用千分尺检查密封圈的厚度：

①在缸套基座上固定定位好。

②装上缸套、重新检查，记录超出值。

③两个缸套之间的超出值的差距不应超过0.04mm。

④安装上缸套固定件。

举例：

要点：

某些发动机上装配的是厚度统一的圆形密封圈，针对此种情况，仅需在安装气缸盖之前检查是否有合适的超出量，以便在拧紧时密封圈可以有压缩量。

针对无缸套式的发动机，应测量活塞的超出量，以确定气缸盖密封圈的厚度。不需要测量缸套的超出量，因为根本没有缸套。
