测量

测量

测量电压

电压是一条线路上两点之间的电位差，以伏特为单位表示。

①将万用表调到电压功能（连续电压）。

②选择合适的范围，如0～20V。

③连接设备与待测零件的接线端子，注意正负极：线路段（正极）对应设备红色按钮，搭铁端（负极）对应黑色按钮。

④读取数值。

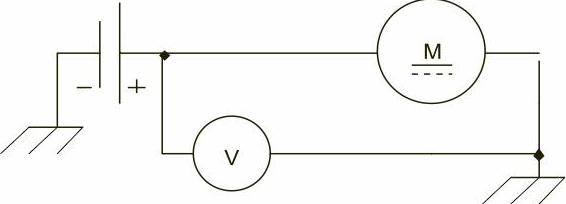

注意：电压表测量时需并联被测对象。

万用表

测量电压

测量电流

测量电阻

测量电流

电流是一个线路内每秒流动的电量，以安培为单位表示。

①将万用表调到安培表模式。

②选择合适的范围（直到10A）。

③将设备红线连接到插头上1（0A）。

④线路不要有电压。

⑤断开线路和待测零件。

⑥连接设备和待测零件接线端子：设备红色按钮连接线路电源（正极），黑色按钮连接到零件电源入口。

⑦给电路供电压。

⑧读取数值。

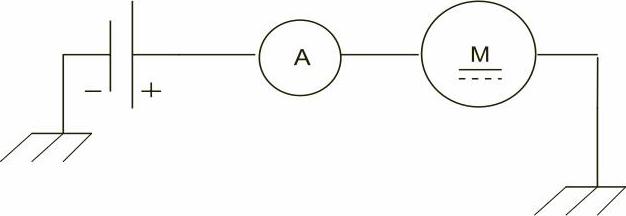

注意：安培表应与被测零件串联。

测量电阻

线路内电流通过的阻力为电阻，以欧姆为单位表示。

①将万用表调到欧姆表模式。

②选择合适的范围（0～10 Ω）。

③线路不要有电压。

④断开待测零件的电路。

⑤连接设备和待测零件的接线端。

⑥读取数值。

注意：测量电阻时线路不要有电压和绝缘零件。欧姆表应与被测零件并联

功率每秒零件消耗的电能，以瓦特为单位表示。

注：

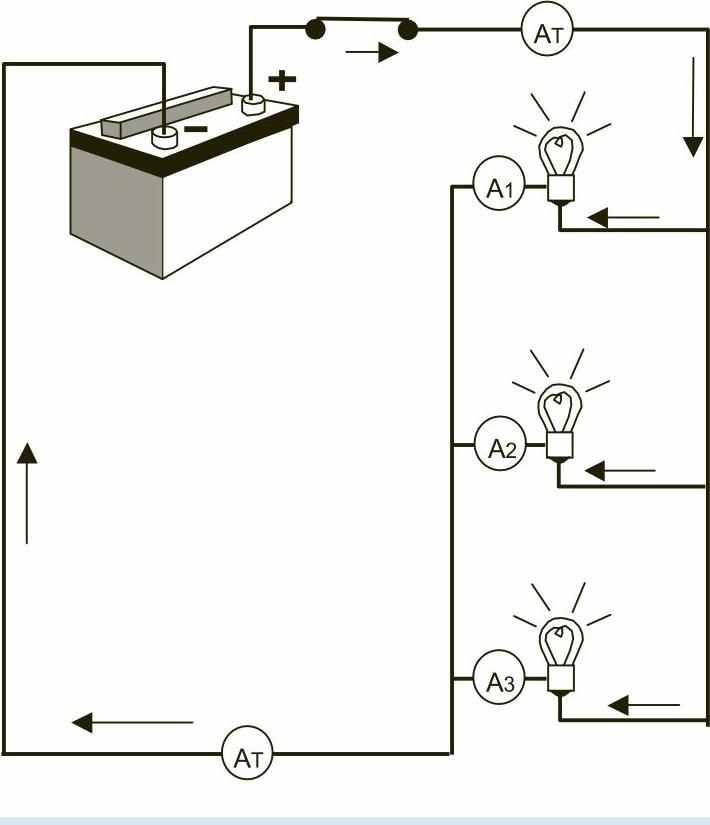

●在串联线路内，零件之间是一端接一端的方式连接的。

●在并联线路内，零件之间线路独立连接。

并联

串联

要点：

测量较大电流时，应使用安培表表钳，注意要提前阅读测量工具使用说明。

各品牌相似功能的万用表价格均相近。
