进行维修

进行维修

拆卸起动机

①标记了位置后，断开线束与插接器。

②松开固定螺钉。

③拆卸起动机。

④检查、维修或更换起动机。

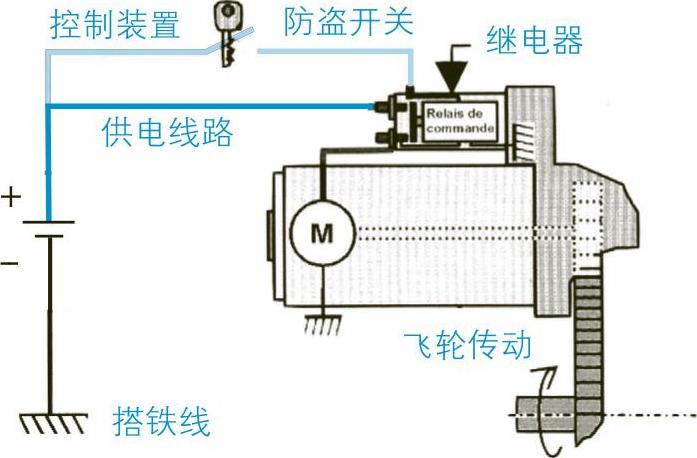

连接起动机

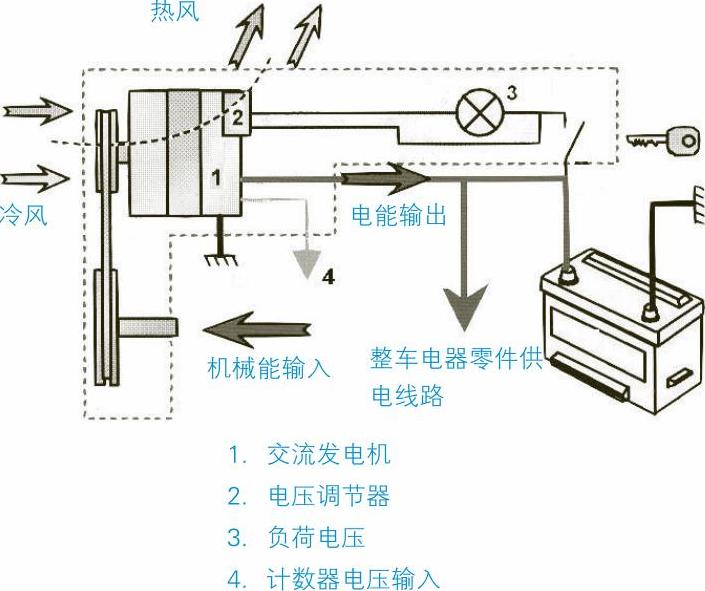

连接交流发电机

重装起动机

①拧紧起动机与离合器外壳之间的固定螺钉。

②连接蓄电池线束、起动机控制装置线束及其他线束。

③接通蓄电池，并试一下，发动机的转速应可以达到150r/min。

拆卸交流发电机

①完成前述“准备”要求的操作。

②松开转向节轴、张紧轮螺钉，但不能完全松开。

③松开、拆卸传动带。

④取掉张紧轮和转向轴的螺钉。

⑤拆卸交流发电机。

重装交流发电机

①检查交流发电机的状态和符合性，交流发电机应放置到位。

②安装转向轴和张紧轮的螺钉，不要拧紧。

③检查传动带的状态，必要的话，更换新的传动带。

④安装传动带和张紧轮的螺钉。

⑤张紧传动带的方法见下文。张紧力正确的话，即可拧紧张紧轮的螺钉和转向轴。

⑥按照拆卸时做的方向标记连接线束。

⑦连接蓄电池负极。

⑧起动发动机。

⑨检查交流发电机的充电情况：仪表板上的指示灯应熄灭。如不确定，应按第51节的内容操作。

张紧传动带

①将张紧力检查仪放在传动带处（按照主机厂要求操作）。

②旋转交流发电机，张紧传动带，直至主机厂规定值。

③拧紧张紧轮螺钉和交流发电机旋转轴，直至主机厂规定的力矩值。

④拆下张紧力检测仪。

⑤让发动机旋转2周，以分配传动带张紧力。

⑥重新放上张紧力检查仪，测量检查数值。

⑦必要的话，对张紧力进行校正。

附注：如果张紧轮系统为自动张紧的，则无需采用上述方法，应按主机厂的规定进行。

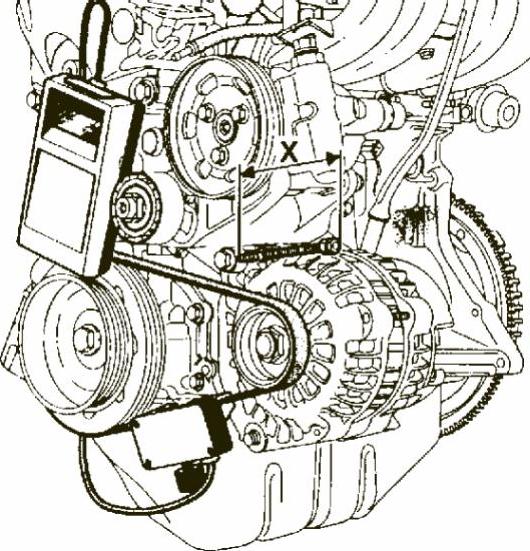

调节传动带的张紧度

要点：

起动机电路和充电电路没有熔丝保护（电流强度太大），所以一旦出现短路则后果严重，如电路烧毁、引起火灾等。
