检查-测量
下列方法仅针对一般情况，根据ABS的具体类型，仍需查阅主机厂要求的工艺方法。
检查
①检查ABS熔丝。
②检查轮速传感器：
●检查轴承间隙。
●检查轮速传感器的固定。
●检查间隙：在轮速传感器对面放置一个齿圈，用塞尺检查间隙（间隙不可调节）。
③检查ABS指示灯：
●点火。
●指示灯应亮起，约3s后熄灭。
④检查计算机的供电和搭铁：
●断开点火。
●断开ABS电脑插接器。
ABS模块构成

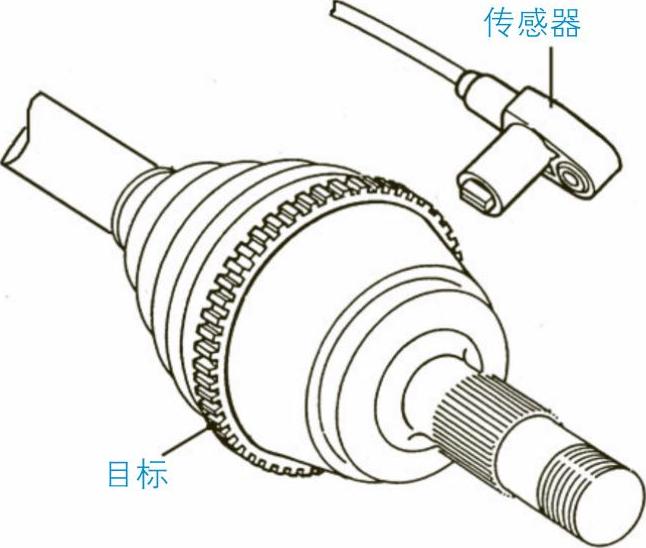

轮速传感器
●点火。
●检查插接器接线柱和搭铁之间电脑
的供电。
●断开点火。
●检查插接器接线柱和搭铁之间电脑
的搭铁（万用表处于电阻表功能）。
⑤用万用表检查轮速传感器（电磁型传感器）：
●断开点火，断开电脑插接器。
●检查ABS连接器接线柱之间的电阻，不要断开电脑（万用表调节到欧姆表功能）。
●检查轮速传感器接线柱之间的电阻，万用表调节到欧姆表功能。
●检查传感器和搭铁之间的绝缘。
●对其他传感器重复此操作。
●检查传感器供电电压。
⑥检查传感器供电电压：
●断开点火。
●断开电脑插接器。
●在交流电位置状态下，连接伏特表和传感器的接线柱或ABS插接器的接线柱。
●一个车轮一个车轮地抬起车辆（支撑在顶杆上）。
●以60 r/min的速度旋转车轮。
●检查电压。
⑦通过示波器检查传感器的信号：
●断开电源。
●断开电脑插接器。
●连接示波器与传感器接线柱或ABS插接器接线柱。
●抬起车辆，支撑在顶杆上。
●以60 r/min的速度旋转车轮。
●检查每个车轮的传感器信号波形，应为正弦曲线波形。
⑧通过示波器检查轮速传感器（霍尔型传感器）：
●点火，电脑处于连接状态。
●测量传感器接线柱的信号状态，与参考信号进行比较（方波信号）。

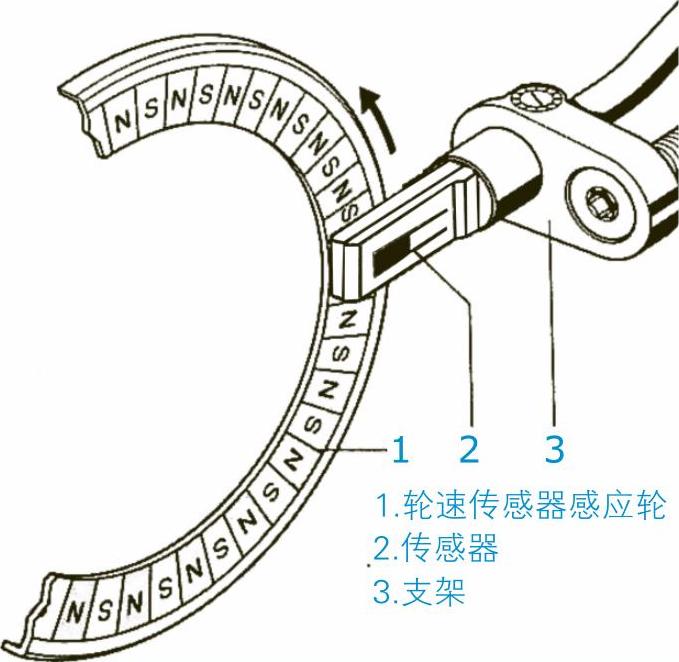

霍尔型轮速传感器

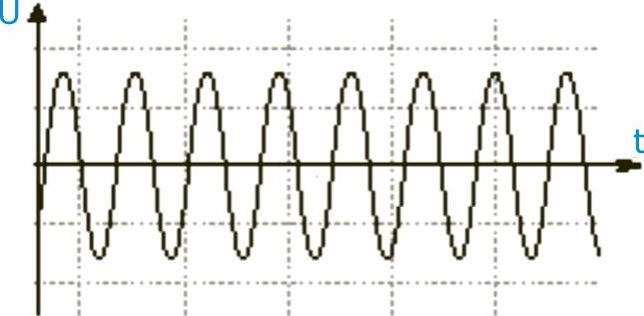

电磁型轮速传感器信号
霍尔型轮速传感器信号
要点：
与霍尔型传感器不同，电磁型传感器发送信号不需要电源供电，霍尔型传感器需要外加电压
不能用欧姆表检查霍尔型传感器
