进行维修

进行维修

拆卸

①将曲轴齿轮和凸轮轴齿轮放在技术文件内指示的位置上。

②通过张紧轮松开传动带。

③拆卸传动带。

④如果是链条，拆卸链条的张紧轮、凸轮轴齿轮或曲轴齿轮中的一个。

⑤拆卸水泵。

重装

重新装配一个新的水泵。

1.针对传动带：

①按照技术文件要求的顺序进行。

②安装齿轮（张紧轮和卷收器）。

③安装传动带，标记应与齿轮的对应。与张紧轮相对的部分链条应张紧。

④调节传动带的张紧力（见技术文件内的要求）。

2.针对链条：

①按照技术文件要求的顺序进行。

②拆卸凸轮轴齿轮或曲轴齿轮的。

③按照标记安装链条，重新装回齿轮。

④安装链条张紧轮，松开间隙补偿系统。

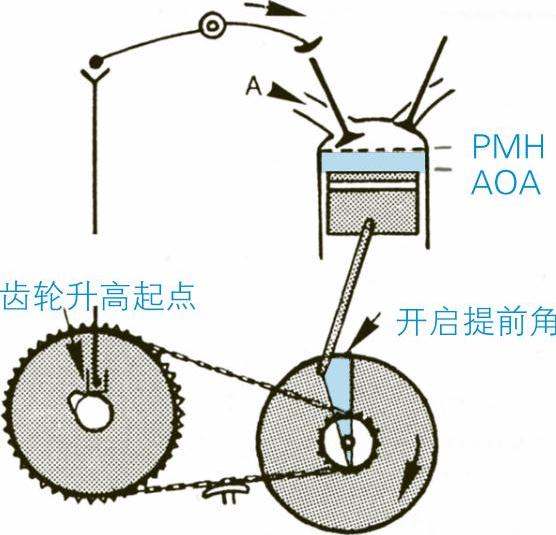

注：如果对标记的曲轴和凸轮轴的位置不确定，可按如下步骤进行：

①通过火花塞孔找到1号气缸的上止点（PMH）。通过曲轴摇爪旋转曲轴1/4转，使所有活塞位于同一高度。

②旋转凸轮轴的齿轮，使其达到要求的位置：

●齿轮的标记朝向固定标记。

●根据齿轮或链条上标记确定大概的朝向。

●两个齿轮标记平齐。

③将1号活塞调整到上止点（PMH）：曲轴的标记应位于规定的位置内

注意：该方法，只是用来粗略地找到曲轴和凸轮轴的标记。精确校准必须按照主机厂的要求进行

检查

①旋转曲轴两圈，不应有卡滞感。

②回到调整位置。

③检查标记，张紧力是否良好。

④检查齿轮和带轮固定螺钉是否拧紧良好（扭力扳手）。

⑤排空冷却液管路。

⑥装上护板。

⑦起动发动机。如有噪声或卡滞，立刻停止发动机，调整正时标记位置或张紧力。

针对链条

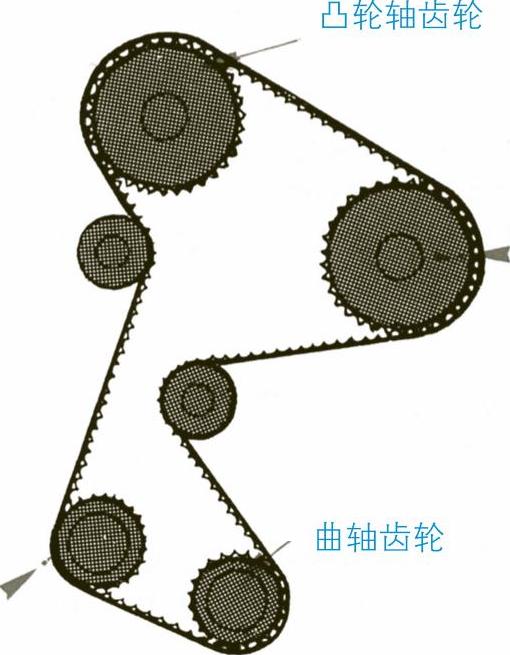

针对传动带

要点：

传动带有一个轮齿出错，就可能对发动机造成严重的后果。要遵守主机厂规定的传动带更换周期（里程数或年数）。传动带断裂，会严重损坏发动机。为了避免这些影响，很多车辆上使用的是自动式张紧轮。
