进行维修

进行维修

拆卸

①将发动机拆卸下来，拆下下护板。

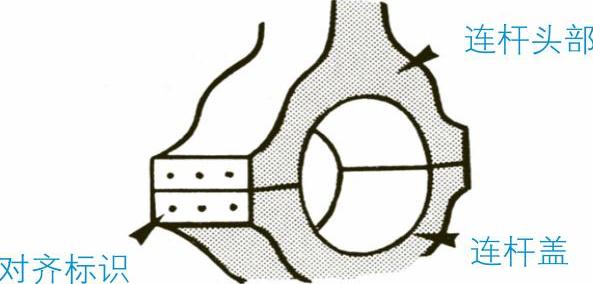

②拆卸连杆盖，并做上标记（气缸编号及其方向）。将活塞从连杆中取出，把连杆盖重新装配上去，连杆的端部带有轴承。

③拆卸轴承盖，并做上标记（编号和方向）。拆卸曲轴，取下侧间隙垫块。

活塞环钳子

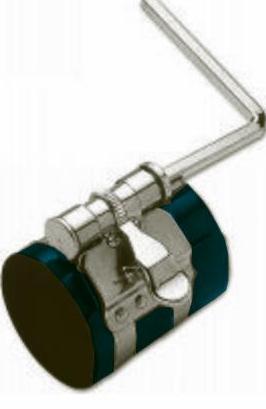

活塞环压缩器

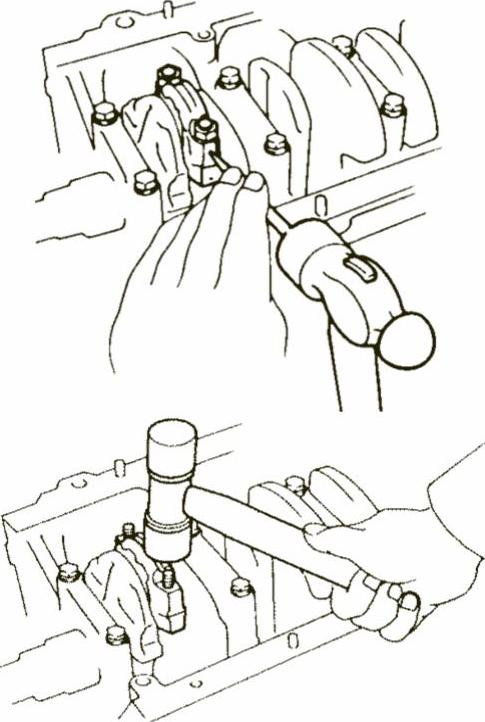

拆卸连杆和活塞

④用取出器拆卸连杆，并做上标记（需要重装的话）。在标记了活塞在连杆上的方向后用液压压力机取下活塞销。

检查

①活塞和活塞环的状态：活塞端部是否有标记，活塞环是否损坏，活塞环与其凹槽是否配合良好、无卡滞、断裂，活塞缘部是否有变形。

②曲轴支撑轴的状态，轴颈是否有磨损，变形（需要与主机厂数值进行对比）。

③轴瓦的状态：是否有磨损。

④气缸的状态：套套、密封圈表面是否有磨损。

重装

①清洗需要重装的元件。装配连杆和活塞。按照规定的方法操作。

②用专用的钳子装配新的活塞环，首先安装油环、润滑活塞环。

③安装缸套。

④用活塞环压缩将活塞装入缸套内。放置间隙垫块安装曲轴。安装新的轴瓦，润滑、拧紧轴承，定位销应相对而放。

⑤将组合在一起的连杆、活塞放入气缸内，用法兰盘固定。

⑥将新的轴瓦安装在连杆上，润滑，拧紧，检查曲轴是否旋转正常。

要点：

本操作是与检查油泵、曲轴油管放泄阀门、更换正时带组件（齿轮+张紧轮或传动带+惰轮）、水泵同时进行。

如果是无缸套式的发动机，不要拆卸缸套。气缸出现磨损后，必须以更大的尺寸重新镗缸，匹配更大直径的活塞。

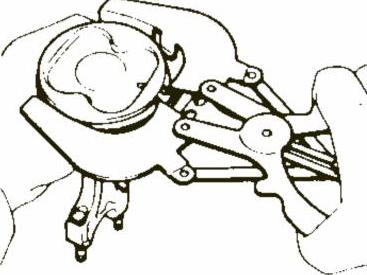

拆卸活塞环与活塞

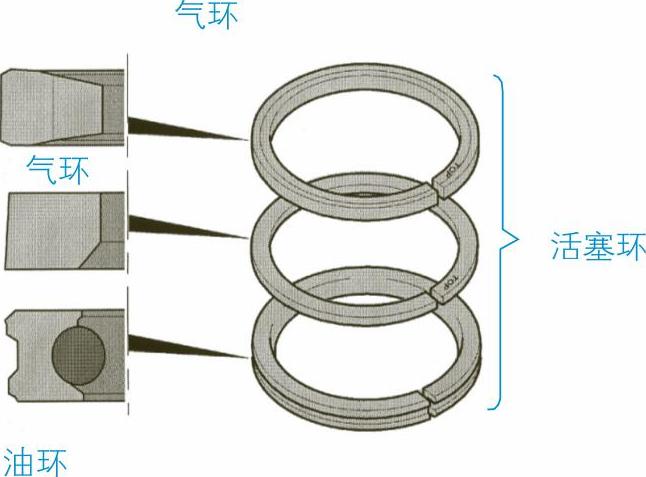

首先安装油环

相对而置的固定销

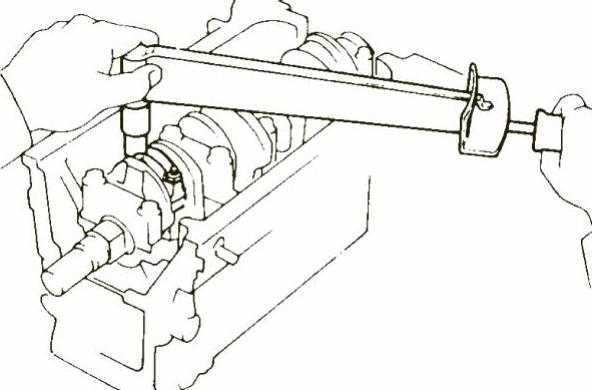

拧紧轴承
