测量-检查

测量-检查

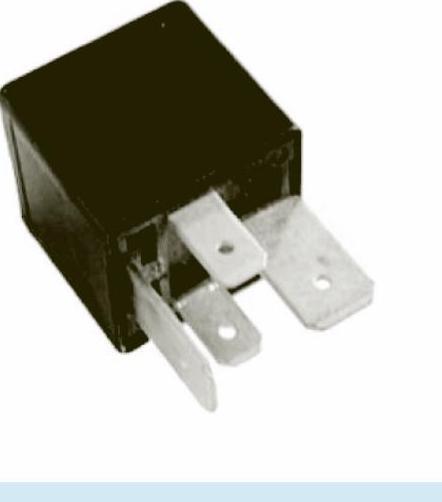

①检查继电器控制线圈的电阻。一般情况为60～100Ω（依据主机厂要求）：

●如电阻无穷大，则线圈有断路。

●如电阻接近0，则线圈有短路。

②检查继电器，直接操作蓄电池：如果有咔嗒声，则说明继电器控制部分良好。

③用欧姆表检查继电器受控状态下，与功率元件相连部分的电阻：

●如果功率元件接线端之间的电阻很小（小于0.5Ω），则接触良好。

●如果电阻大于0.5Ω，则触点有磨损，会导致电压下降。

也可以模拟继电器工作模式，检查其线路状况，对此只需要。

●断开继电器的连接。

●连接继电器触点两个接线端的插头，即模拟其工作模式。

如果通过继电器供电的系统工作正常，那么就是继电器控制装置有问题；如果系统工作不正常，那么就是继电器供电有问题或线束有问题。

备注：任何情况下均应按照主机厂的要求进行检测。

后雾灯

要点：

如果继电器电路中有功率二极管，注意检查线路连接情况时，不要混淆控制线路搭铁和供电的方向。
